تجهیزات مورد نیاز برای کابلکشی شبکه: راهنمای جامع
کابلکشی شبکه مجموعهای از فرآیندها و تجهیزات است که با هدف برقراری ارتباط پایدار و ایمن بین دستگاههای شبکه انجام میشود. در این راه به معرفی تجهیزات کلیدی و نکات انتخاب آنها میپردازیم تا طراحی و پیادهسازی زیرساختی کارآمد فراهم آید.
خلاصه تخصصی مقاله
کابلکشی شبکه مجموعهای از فرآیندها و تجهیزات است که با هدف برقراری ارتباط پایدار و ایمن بین دستگاههای شبکه انجام میشود. در این راه به معرفی تجهیزات کلیدی و نکات انتخاب آنها میپردازیم تا طراحی و پیادهسازی زیرساختی کارآمد فراهم آید.
موضوعات اصلی: پشتیبانی شبکه، شبکه، کابل، تجهیزات، استفاده، میشود
کابلکشی شبکه فرآیند ایجاد ارتباط میان دستگاههای شبکه با نصب کابلها، اتصالات و تجهیزات جانبی است که ارتباط پایدار، سریع و ایمن را فراهم میکند. رعایت استانداردها و انتخاب درست تجهیزات به افزایش طول عمر شبکه و کاهش نویز و خرابی کمک میکند. این کار نیازمند تجربه و دقت است تا عملکرد بلندمدت بهینه شود.
چرا شناخت تجهیزات کابلکشی مهم است؟
شناخت دقیق تجهیزات کابلکشی شبکه یکی از گامهای کلیدی در طراحی و اجرای زیرساختی قدرتمند است. هر ابزار یا قطعه کوچک نقشی در تضمین اتصال صحیح و کارآمد دارد. اگر بدون آگاهی اقدام به کابلکشی شود، احتمال بروز خطا، کاهش سرعت و خطرات ایمنی وجود دارد. همچنین، انتخاب نادرست تجهیزات میتواند هزینههای نگهداری را افزایش دهد.

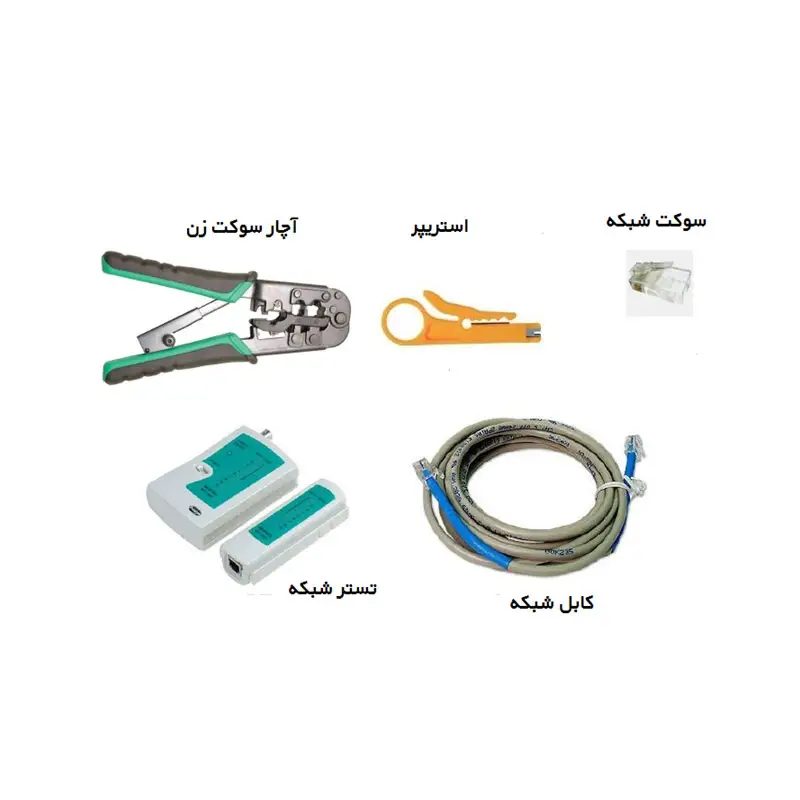

لیست کامل تجهیزات کابل کشی شبکه
کابل شبکه
کابلهای شبکه ستون فقرات ارتباطی هستند. انواعی مانند CAT5e، CAT6، CAT6a و CAT7 وجود دارند و هرکدام قابلیتهای متفاوتی در سرعت انتقال داده و مقاومت در برابر نویز دارند. در پروژههای مدرن اغلب از CAT6 به بالا استفاده میشود تا پهنای باند بالا و انتقال داده سریع تضمین شود. انتخاب نوع کابل به عواملی مانند طول موردنیاز، میزان نویز محیط، و سرعت مورد انتظار شبکه بستگی دارد.
سوکت شبکه
سوکت شبکه یا کانکتور RJ45 از اجزای کلیدی است که کابل را به تجهیزاتی مانند سوئیچ، روتر یا پریز شبکه متصل میکند. نصب صحیح و استفاده از جنس باکیفیت، تأثیر مستقیمی در جلوگیری از افت سیگنال و افزایش دوام شبکه دارد. در پروژههای حرفهای، استفاده از سوکتهای شیلددار توصیه میشود.
تستر شبکه
تستر شبکه ابزار ضروری برای بررسی عملکرد صحیح کابلها و اتصالات است. این دستگاه پس از نصب کابل سیگنالهایی را از طریق کابل ارسال کرده و صحت اتصال، طول کابل، وجود قطعی یا اتصال نادرست را بررسی میکند. بدون استفاده از تستر، احتمال بروز خطاهای مخفی باقی میماند و بعدها مشکلات جدی در شبکه ایجاد میکند. برخی تسترهای پیشرفته حتی توانایی اندازهگیری پهنای باند یا محل دقیق قطعی را نیز دارند. بنابراین اجرای نهایی با ابزار تست شبکه مرحلهای ضروری و غیرقابل چشمپوشی است.
پانچداون تول
پانچداون تول یکی از ابزارهای اصلی نصب شبکه است که برای اتصال کابلهای شبکه به پچ پنلها، کیستونها و پریزها استفاده میشود. این ابزار با فشار دقیق سیمها را در محل مشخص نصب میکند و اضافه کابل را برش میدهد. استفاده از ابزار باکیفیت باعث اتصالات محکمتر و دوام بیشتر میشود. توجه داشته باشید که استفاده از ابزارهای غیراستاندارد یا بدون دقت کافی، ممکن است باعث قطعی یا تداخل سیگنال شود.
رک شبکه
رک شبکه فضایی فیزیکی و استاندارد برای نگهداری تجهیزات فعال مانند سرورها، سوئیچها، روترها و پچپنلها است. رکها معمولا در دو نوع دیواری و ایستاده عرضه میشوند و با توجه به ظرفیت موردنیاز اندازه آنها تعیین میشود. استفاده از رک موجب افزایش امنیت تجهیزات، نظم در کابلکشی و خنکسازی بهتر میشود. همچنین رکهای حرفهای با سیستم مدیریت کابل، تهویه و قفل امنیتی میتوانند عملکرد شبکه را بهینه و ایمن نگه دارند.
پچ پنل و کیستون
پچ پنل نقطه مرکزی اتصال کابلهای افقی است و کیستونها درون آن قرار میگیرند. کیستونها RJ45 هستند که کابلهای شبکه به آن پانچ میشوند. استفاده از این ترکیب باعث نظم بیشتر در رک، سهولت در تعویض و کاهش اختلالات سیگنال میشود. نصب پچ پنل و کیستون یکی از الزامات اصلی در تجهیزات کابل کشی شبکه است.
داکت و ترانکینگ
برای مدیریت مسیرهای عبور کابل و جلوگیری از آسیبها، استفاده از داکت و ترانکینگ رایج است. داکتها معمولاً برای کابلکشی داخلی و محدود به چند کابل هستند، در حالی که ترانکها برای مسیرهای بزرگتر و نصب پریز و کلید کاربرد دارند. این اجزا از نظر ایمنی و مدیریت گرما و جلوگیری از تداخل مؤثر هستند.
کیستون
کیستون یا مادگیهای شبکه بهصورت ماژولار در پچ پنل، پریز یا ترانک نصب میشود و کابل شبکه به آن پانچ میشود. کیستونها در انواع مختلف UTP، STP و Cat5e تا Cat8 تولید میشوند و باید متناسب با نوع کابل انتخاب شوند. کیستونها در مدیریت و نظم شبکه نقش مهمی دارند و به راحتی تعویض میشوند.
پریز شبکه
پریز شبکه یا Outlet نقطه اتصال فیزیکی کاربران به شبکه است. این پریزها معمولاً روی دیوار نصب شده و درون آنها کیستون قرار میگیرد که کابل از پشت به آن پانچ میشود. از طریق پریز، پچ کورد به دستگاهها متصل میشود.
Media Converter
در مواردی که نیاز به تبدیل رسانه بین کابل مسی و فیبر نوری باشد، Media Converter بهکار میرود. این ابزار امکان اتصال این دو نوع کابل را بدون افت کیفیت فراهم میکند.
صاعقه گیر
برای حفاظت از تجهیزات شبکه در برابر نوسانات برق یا صاعقه، استفاده از صاعقهگیر ضروری است. این ابزار در مسیر کابل یا منبع تغذیه قرار گرفته و از آسیبهای احتمالی جلوگیری میکند. صاعقهگیرهای با کیفیت عمر تجهیزات گرانقیمت مانند سوئیچ، روتر و سرور را به میزان قابل توجهی افزایش میدهند.
فیبر نوری
فیبر نوری نسل جدیدی از کابلهای شبکه است که دادهها را با استفاده از نور منتقل میکند. این کابلها دارای پهنای باند بالا و تاخیر بسیار کم هستند و برای مسافتهای طولانی یا ارتباطات با حجم بالا کاربرد دارند. فیبر نوری نسبت به کابلهای مسی کمتر در معرض نویز الکترومغناطیسی قرار میگیرد. در طراحی شبکههای حرفهای و دیتاسنترها، استفاده از فیبر نوری برای ایجاد backbone اصلی توصیه میشود.
کانکتور
کانکتورها اجزای اتصالدهنده بین کابلها و تجهیزات شبکه هستند. در شبکههای مسی، کانکتور RJ45 پرکاربردترین نوع است که به سر کابلها متصل میشود. در شبکههای فیبر از کانکتورهایی مانند SC، LC یا ST استفاده میشود. انتخاب نوع و کیفیت کانکتور تأثیر زیادی بر پایداری و سرعت شبکه دارد. اتصال نادرست یا استفاده از کانکتورهای نامرغوب ممکن است باعث افت سیگنال یا قطعی شود.
اکسس پوینت
اکسس پوینتها تجهیزات بیسیم هستند که دسترسی وایفای را برای کاربران فراهم میکنند. این دستگاهها سیگنال شبکه را در محیط گسترش داده و کاربران را به شبکه محلی متصل میسازند. اکسس پوینتها در محیطهای اداری، فروشگاهها و سازمانهای بزرگ کاربرد فراوان دارند. برخی مدلها قابلیت مدیریت مرکزی دارند که برای پیادهسازی شبکههای گسترده بیسیم بسیار مناسب است.
نکات مهم در انتخاب تجهیزات کابل کشی شبکه
در زمان انتخاب تجهیزات کابل کشی شبکه، به چند نکته کلیدی توجه کنید: نخست، شرایط فیزیکی محل اجرای پروژه؛ عواملی مانند نویز محیطی، رطوبت، یا طول مسیر کابلکشی تاثیر زیادی در نوع کابل و تجهیزات مورد استفاده دارند. دوم، برند و کیفیت تجهیزات اهمیت زیادی دارد؛ استفاده از تجهیزات تاییدشده و دارای گارانتی میتواند در کاهش هزینههای تعمیر و نگهداری موثر باشد. سوم، تطابق تجهیزات با استانداردهای جهانی مانند TIA/EIA و ISO/IEC، تضمینی برای عملکرد صحیح شبکه در بلندمدت است. در نهایت، حتما با کارشناسان متخصص مشورت کنید تا وسایل لازم برای کابل کشی را متناسب با نیاز پروژه تهیه کنید تا شبکهای پایدار، ایمن و قابل ارتقا داشته باشید.
برای ارزیابی پایداری، امنیت و نگهداری این زیرساخت، راهنمایپشتیبانی شبکهرا نیز مطالعه کنید.
