نحوه کابل کشی شبکه

یکی از عوامل کلیدی در ایجاد شبکه‌ای پرسرعت و پایدار کابل‌کشی شبکه است، به‌ویژه در مراکز داده و محیط‌های سازمانی. این فرایند زیرساختی، نه‌تنها پایه و اساس انتقال داده‌ها در شبکه را تشکیل می‌دهد، بلکه انتخاب تجهیزات مناسب و اجرای صحیح آن توسط متخصصان پسیو، تأثیر مستقیمی بر عملکرد شبکه دارد. هزینه کابل‌کشی نیز از موارد مهمی است که در طراحی و راه‌اندازی هر شبکه، به‌ویژه در دفاتر اداری و سازمان‌ها، مورد توجه قرار می‌گیرد. در این مقاله نقشه کابل کشی شبکه، به بررسی خدمات کابل‌کشی، تجهیزات موردنیاز، و عواملی که بر هزینه‌ها و کیفیت اجرای آن تأثیر دارند، می‌پردازیم.

کابل کشی شبکه کامپیوتری چیست؟

(Network Cabling) به فرآیند نصب و اتصال کابل‌های شبکه بین تجهیزات مختلف مانند رایانه‌ها، دوربین‌های مداربسته و پرینترهای تحت شبکه تا سوئیچ‌های موجود در رک گفته می‌شود. این اتصال‌ها برای ایجاد یک زیرساخت ارتباطی پایدار و کارآمد در ساختمان‌ها و فضاهای مختلف انجام می‌شود. برای مثال، نحوه کابل‌ کشی بین کامپیوترها وسوئیچ‌ شبکهیا دوربین‌ های مداربسته و شبکه‌های مرکزی نمونه‌ای از کاربردهای سیم کشی در محیط‌های کاری و مسکونی است.

راهنمای استاندارد کابل کشی شبکه

انتخاب سیم مناسب برای عملکرد بهتر: انتخاب دقیقخرید کابل شبکهمسیرهای عبور و نحوه اتصال سوکت‌ها و کیستون‌ها، از مهم‌ترین عوامل تأثیرگذار بر کیفیت و بازدهی شبکه هستند. هرگونه اشتباه در این مراحل می‌تواند منجر به افت سرعت و قطعی‌های مکرر شود.

سیم های شبکه به انواع شیلددار (STP) و بدون شیلد (UTP) تقسیم می‌شوند و در دسته‌بندی‌هایی مانند Cat5، Cat6، و Cat7 عرضه می‌گردند. امروزه، Cat6 و Cat6a به دلیل پشتیبانی از سرعت 10 گیگابیت بر ثانیه و عملکرد بهینه، محبوب‌ترین گزینه‌ها در پروژه‌های شبکه هستند.

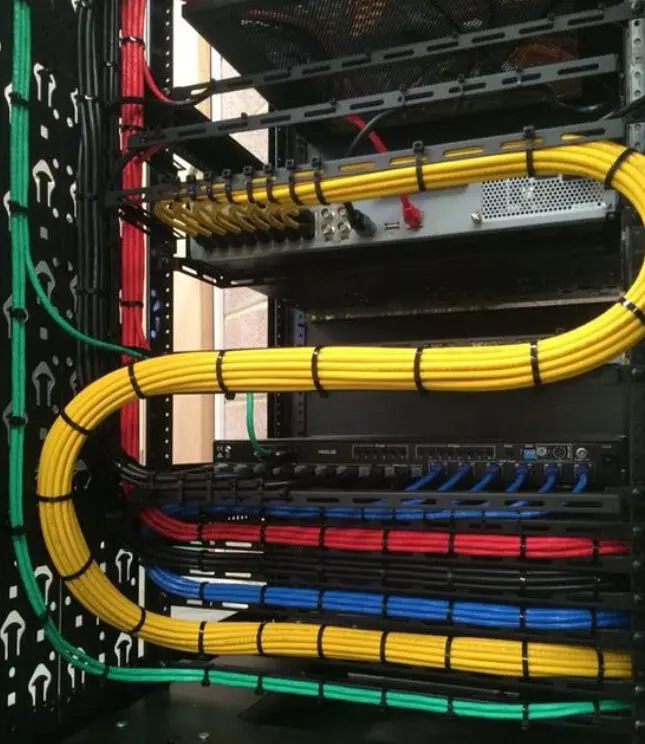

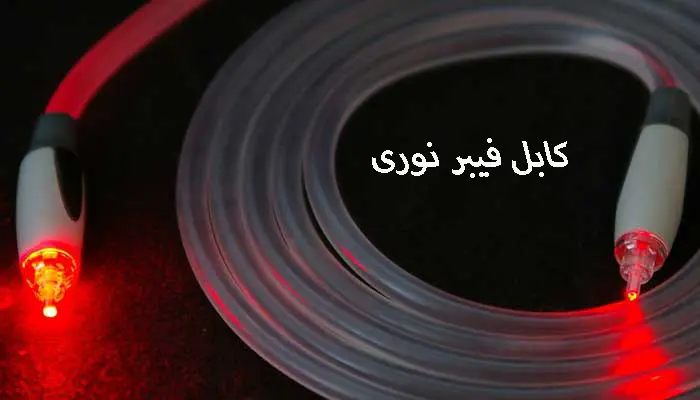

در برخی موارد خاص، از کابل فیبر نوری نیز استفاده می‌شود، اما این نوع عمدتاً برای ارتباطات راه دور، اتصال سوئیچ‌ها، کارت‌های شبکه 10G و شبکه‌های ذخیره‌سازی (SAN) کاربرد دارند. در این مقاله نقشه کابل کشی شبکه استانداردها و انتخاب صحیح سیم ها، نقش کلیدی در عملکرد یکپارچه شبکه‌های کامپیوتری ایفا می‌کند.

نکات مهم در اصول کابل‌ کشی شبکه

برای ایجاد یک شبکه پایدار و با عملکرد بالا، رعایت اصول کابل‌کشی صحیح امری ضروری است. در اینجا به برخی نکات اساسی که باید مدنظر قرار دهید، اشاره می‌کنیم

• انتخاب نوع کابل مناسب
• رعایت حداکثر طول کابل شبکه (90 متر)
• استفاده از رک برای قرارگیری تجهیزات
• استفاده از سیم های متفاوت در ارتباط بین سوئیچ‌ها
• انتخاب کابل‌های شیلددار در محیط نویزی
• همگام‌سازی برندهای تجهیزات پسیو شبکه
• خرید کابل‌ شبکه پس از تست فلوک
• لیبل‌گذاری
• استفاده از پچ کوردهای رنگی در رک
• عدم استفاده از لامپ‌های مهتابی در دیتاسنتر
• استفاده از پچ پنل استاندارد در رک
• استفاده از داکت یا ترانک برای تفکیک کابل‌های برق و شبکه

انتخاب نوع کابل مناسب

انتخاب نوع و دسته‌بندی (category) مناسب با نیاز شبکه و تطابق آن با استانداردهای کانکتورها و اتصالات، اولین گام در راه‌اندازی شبکه است. این انتخاب می‌تواند تأثیر زیادی در عملکرد و سرعت شبکه داشته باشد.

رعایت حداکثر طول کابل شبکه

فاصله سیم بین نودها تارک شبکهباید کمتر از 90 متر باشد تا از افت سرعت و کیفیت اتصال جلوگیری شود. رعایت این نکته به خصوص در طراحی و نصب شبکه‌های بزرگ اهمیت دارد.

استفاده از رک برای قرارگیری تجهیزات

برای سازماندهی تجهیزات و کابل‌ها، استفاده از رک‌ها ضروری است. رک‌ها به نصب مرتب و منظمتجهیزات شبکهکمک کرده و از بهم‌ریختگی جلوگیری می‌کنند.

استفاده از کابل‌های متفاوت در ارتباط بین سوئیچ‌ها

برای افزایش پایداری شبکه، از دو رشته کابل متفاوت برای ارتباط میان سوئیچ‌ها و سوئیچ اصلی در دیتاسنتر یااتاق سروراستفاده کنید. این کار کمک می‌کند که در صورت قطع یک لینک، شبکه به طور کامل قطع نشود.

انتخاب کابل‌های شیلددار در محیط نویزی

در محیط‌هایی که امواج الکترومغناطیسی زیاد است، انتخاب سیم های شیلددار یا فویل‌دار برای کاهش نویز و حفظ کیفیت سیگنال‌ها حیاتی است.

همگام‌سازی برندهای تجهیزات پسیو شبکه

هماهنگی برند تجهیزات پسیو شبکه از جمله سیم ها و اتصالات می‌تواند مشکلات سازگاری را کاهش دهد و عملکرد بهتری را برای شبکه فراهم کند.

خرید کابل‌های شبکه پس از تست فلوک

برای جلوگیری از مشکلات احتمالی در عملکرد شبکهخرید کابل‌ شبکهکه در تست فلوک موفقیت‌آمیز بوده‌اند، الزامی است. این امر کمک می‌کند تا از سیم های تقلبی یا بی‌کیفیت جلوگیری شود.

لیبل‌گذاری

لیبل‌گذاری دقیق در ابتدا و انتهای آن‌ها به شما این امکان را می‌دهد که در مواقع بروز مشکل، سریع‌تر ایرادات شبکه را شناسایی و رفع کنید.

استفاده از پچ کوردهای رنگی در رک

استفاده از پچ کوردهای رنگی در رک برای مشخص کردن بخش‌های مختلف شبکه (مانند سرورها یا تجهیزات خاص) به شما کمک می‌کند که در مدیریت کابل‌ها و پیگیری مشکلات نحوه کابل کشی شبکه راحت‌تر عمل کنید.

عدم استفاده از لامپ‌های مهتابی در دیتاسنتر

لامپ‌های مهتابی می‌توانند باعث ایجاد نویز در شبکه شوند. در محیط‌هایی مانند دیتاسنترها، بهتر است از لامپ‌هایی که نویز کمتری تولید می‌کنند استفاده کنید.

استفاده از پچ پنل استاندارد در رک

برای ساماندهی و نظم‌دهی کابل‌ها در رک، پچ پنل‌های استاندارد بسیار مهم هستند. این تجهیزات به شما این امکان را می‌دهند که سیم ها را به صورت مرتب و منظم قرار دهید.

استفاده از داکت یا ترانک برای تفکیک کابل‌های برق و شبکه

در مکان‌هایی که سیم های برق و شبکه در کنار هم قرار دارند، استفاده از داکت یا ترانک با پارتیشن جداگانه می‌تواند از تداخل سیگنال‌ها و نویز جلوگیری کند.

آموزش کابل کشی شبکه

در شبکه و دیتاسنترها، سیم کشی زمانی به بهترین عملکرد می‌رسد که بر اساس اصول ونقشه کابل‌ کشی شبکه ساختار یافته (Structured Cabling)انجام شود. این روش شامل طراحی دقیق و نصب استاندارد سیم ها، کانکتورها، سوکت‌های RJ، کیستون‌ها و پچ پنل‌ها است. رعایت این اصول باعث می‌شود شبکه شما با بالاترین کیفیت و بازدهی کار کند.

نکته طلایی

برای دستیابی به بهترین نتیجه، همیشه کابل‌ هاکیستون‌ شبکهو سایر تجهیزات را از یک برند انتخاب کنید. این هماهنگی (End-to-End) باعث افزایش سازگاری و کاهش مشکلات احتمالی در عملکرد شبکه خواهد شد.

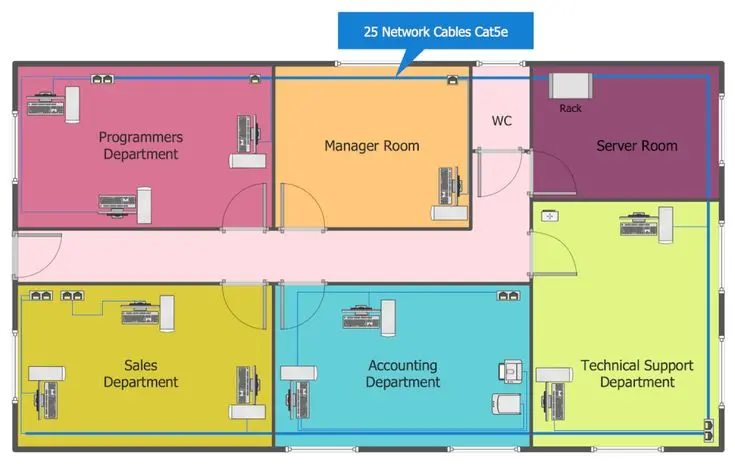

تهیه نقشه کابل کشی شبکه

(Structured Cabling) اصول کابل کشی شبکه به مجموعه‌ای از استانداردها و روش‌ها اشاره دارد که برای طراحی، نصب و مدیریت سیستم‌های ارتباطی در محیط‌های مختلف مانند Data Centerها، ادارات، و ساختمان‌ها استفاده می‌شود. این سیستم‌ها از کابل‌ها و اتصالات مختلف برای ارتباطات داده و صدا بهره می‌برند و معمولاً با کابل‌های CAT5E یا CAT6 و سوکت‌های ماژولار (Modular Sockets) نصب می‌شوند. در این روش، توپولوژی شبکه معمولاً به صورتStarطراحی می‌شود، که در آن همه پریزها (Outlet) به یکPatch Panelمرکزی متصل می‌گردند.

دلايل نياز به يك سيستم كابلكشي ساخت يافته

این سیستم به‌ویژه برای محیط‌های بزرگ و پیچیده مانند دیتاسنترها و سازمان‌های با حجم بالای جابجایی بسیار مناسب است، زیرا به سادگی می‌توان به روزرسانی‌ها، تغییرات و گسترش‌ها را در شبکه‌ها پیاده‌سازی کرد.

ویژگی‌ های نقشه کابل‌ کشی شبکه

در محیط‌هایی که از کابل‌کشی ساخت‌یافته استفاده می‌شود، برخی ویژگی‌های خاص به چشم می‌خورند که به‌طور مستقیم بر کارایی، امنیت و پایداری شبکه تأثیر دارند. این ویژگی‌ها به طور کلی به منظور بهبود مدیریت سیم ها، افزایش امنیت و سهولت در عیب‌یابی طراحی شده‌اند. از جمله این ویژگی‌ها می‌توان به موارد زیر اشاره کرد

1. استفاده از پریزهای (کیستون) به جای اتصال مستقیمدر سیستم کابل‌کشی ساخت‌یافته، برای اتصال دستگاه‌ها به شبکه، از پریزها (کیستون‌ها) استفاده می‌شود که نسبت به اتصال مستقیم سیم ها به تجهیزات، امنیت و مدیریت بهتری فراهم می‌آورد.

2. پریزهای اضافی برای توسعه آیندهتعداد پریزهایی که برای هر واحد یا منطقه در نظر گرفته می‌شود بیشتر از نیاز فعلی است تا در صورت نیاز به توسعه شبکه، فضای کافی برای افزودن دستگاه‌ها وجود داشته باشد.

3. مدیریت کابل‌ها با داکتاستفاده از داکت‌های مخصوص برای نظم‌دهی به سیمها، باعث کاهش درهم‌ریختگی و فراهم کردن دسترسی آسان به سیمها در صورت نیاز به تغییرات یا تعمیرات می‌شود.

4. جداسازی سیم برق و شبکهدر مناطقی که سیم برق و کابل شبکه در کنار هم قرار دارند، از داکت‌های ویژه با دو مسیر جداگانه برای هر کدام استفاده می‌شود تا از تداخل سیگنال‌ها و نویز جلوگیری شود.

5. استفاده از Rack‌های شبکهبرای محافظت از تجهیزات حساس شبکه مانند سوئیچ‌ها، از Rack‌های مخصوص استفاده می‌شود که به افزایش عمر تجهیزات و بهبود دسترسی به آن‌ها کمک می‌کند.

6. شماره‌گذاری کابل‌هااستفاده از شماره‌گذاری دقیق برای سیم ها، باعث می‌شود در صورت بروز مشکلات، عیب‌یابی سریعتر و راحت‌تری صورت گیرد.

7. انتخاب قطعات با کیفیت بالاتجهیزات شبکه بر اساس اعتبار تولیدکننده و کیفیت قطعات انتخاب می‌شوند، نه تنها بر اساس قیمت. این امر به پایداری و طول عمر بیشتر شبکه کمک می‌کند.

8. مستندسازی شبکهمستندسازی دقیق تمامی بخش‌های شبکه در هنگام نصب و راه‌اندازی، به تسهیل عیب‌یابی، تعمیرات و توسعه در آینده کمک می‌کند.

9. طراحی برای نسل‌های آیندهشبکه به‌گونه‌ای طراحی می‌شود که قابلیت ارتقا و توسعه در آینده را داشته باشد و نیازهای تکنولوژی‌های جدید را پوشش دهد.

10. سوکت‌های با کیفیت بالاسوکت‌ها دارای روکش مناسب و پانج دقیق هستند تا سیم ها به‌طور صحیح و ایمن به سوکت متصل شوند.

11. با استفاده از این ویژگی‌ها و اصول طراحی، می‌توان یک شبکه پایدار، امن و قابل توسعه ایجاد کرد که نیازهای آینده را نیز پوشش دهد. این ساختار نه تنها به‌طور مؤثر شبکه را مدیریت می‌کند، بلکه از نظر هزینه و زمان نیز به‌صرفه است.

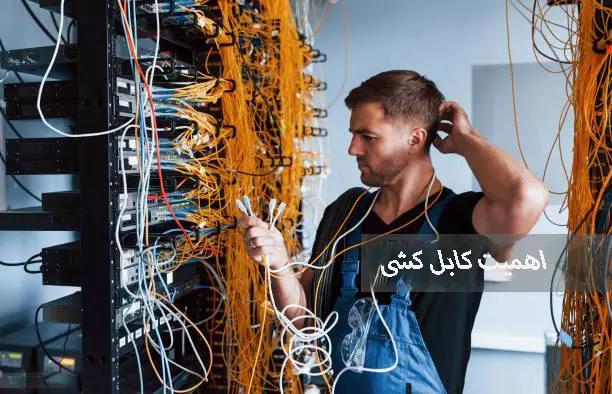

اهمیت نحوه کابل کشی

به عنوان یکی از اجزای کلیدی زیرساخت‌های شبکه، نقش حیاتی در عملکرد و پایداری شبکه ایفا می‌کند. هزینه کابل کشی معمولاً کمتر از ۱۰٪ از کل هزینه‌های زیربنای شبکه را به خود اختصاص می‌دهد، اما با این حال، تأثیر زیادی در عملکرد شبکه دارد. این سیستم‌ها می‌توانند بیش از ۱۶ سال عمر کنند و در این مدت، از پایداری و کارایی بالایی برخوردار باشند.

با این حال، بیش از ۷۰٪ مشکلات مرتبط با شبکه به دلیل تکنیک‌های ضعیف نقشه کابل کشی یا مشکلات سیم ها و اجزای دیگر شبکه بوجود می‌آید. به همین دلیل، طراحی و اجرای صحیح از اهمیت ویژه‌ای برخوردار است تا از بروز مشکلات هزینه‌بر و زمان‌بر جلوگیری شود و کارایی شبکه در بلندمدت حفظ گردد.

اصول کابل کشی شبکه

مستندسازی و نقشه کشی شبکه فرآیندی ضروری برای مدیریت مؤثر و پایدار شبکه است که تمام اجزای شبکه، اتصالات بین آن‌ها و نحوه پیکربندی هر یک را به دقت ثبت می‌کند. این مستندات به شما کمک می‌کند تا شبکه خود را به درستی درک کنید و از بروز مشکلات بزرگ جلوگیری کنید. علاوه بر این، در مواقع بروز مشکلات، مستندسازی به سرعت می‌تواند به شما در عیب‌یابی و حل سریع‌تر مسائل کمک کند.

مزایای مستندسازی و نقشه کشی شبکه عبارتند از

• درک بهتر از شبکهمستندات دقیق به شما کمک می‌کند که فهم کاملی از ساختار و ارتباطات نحوه کابل کشی شبکه داشته باشید، که این امر در نظارت و بهینه‌سازی عملکرد شبکه بسیار اهمیت دارد.
• عیب‌یابی سریع‌ترزمانی که مشکلی در شبکه پیش می‌آید، داشتن مستندات به شما کمک می‌کند تا به سرعت منبع مشکل را شناسایی کرده و اقدامات اصلاحی انجام دهید.
• مدیریت تغییرات مؤثرتربا داشتن مستندات به روز، هرگونه تغییر در شبکه به‌طور مؤثر و منظم انجام می‌شود و خطاها و مشکلات احتمالی کاهش می‌یابد.
• انطباق با مقرراتبرخی مقررات صنعتی نیاز به مستندسازی دقیق شبکه دارند. مستندات شبکه به‌روز به شما کمک می‌کند تا از نظر قانونی و مقرراتی نیز در شرایط مطلوبی قرار داشته باشید.

چه اطلاعاتی باید مستند شود؟

مستندات شبکه باید شامل اطلاعات کلیدی زیر باشد

• توپولوژی شبکهیک نمودار که نحوه اتصال دستگاه‌ها و اجزای شبکه را نشان می‌دهد.
• لیست دستگاه‌هاشامل اطلاعات دقیق در مورد دستگاه‌ها از جمله آدرس IP، نام میزبان و نوع دستگاه.
• پیکربندی دستگاه‌هاجزئیات پیکربندی دستگاه‌های مختلف مانند روتر، سوئیچ، فایروال و نقطه دسترسی بی‌سیم.
• اتصالات کابلمشخصات کابل‌های شبکه از جمله نوع، طول و محل نصب آن‌ها.
• مالکیت دستگاه‌هامشخص کردن افراد مسئول برای هر دستگاه در شبکه.
• برنامه‌های پشتیبان‌گیریشرح و جزئیات برنامه‌های پشتیبان‌گیری شبکه.
• مستندات عیب‌یابیسابقه مشکلات و راه‌حل‌های آن‌ها.

این مستندات باعث می‌شود که نقشه کابل کشی شبکه‌ پایدار، امن و قابل مدیریت داشته باشید که به راحتی بتوانید مشکلات آن را شناسایی و رفع کنید.

نحوه ایجاد مستندات شبکه

ایجاد مستندات شبکه فرآیند مهمی است که به بهبود مدیریت، شناسایی مشکلات و نگهداری شبکه کمک می‌کند. برای این کار، چند روش مختلف وجود دارد، از اسناد متنی ساده گرفته تا استفاده از برنامه‌های تخصصی مستندسازی شبکه. نکات زیر می‌تواند در بهبود مستندات شبکه شما مفید باشد

• استفاده از قالب استاندارداین قالب‌ها به شما کمک می‌کنند تا اطلاعات به‌طور منظم و مرتب ثبت شوند و هیچ اطلاعاتی از قلم نیفتد.
• استفاده از نمودارها و دیاگرام‌هابرای نمایش توپولوژی شبکه و اتصالات دستگاه‌ها، نمودارهای بصری می‌توانند کمک‌کننده باشند.
• به‌روزرسانی مستنداتهر بار که تغییری در شبکه ایجاد می‌کنید، حتما مستندات خود را به‌روز کنید تا اطلاعات دقیق و به‌موقع داشته باشید.
• پشتیبان‌گیری از مستنداتبرای جلوگیری از از دست رفتن مستندات، به‌طور منظم از آن‌ها پشتیبان تهیه کنید.

مزایای مستند سازی و نقشه کشی شبکه

• کاهش زمان خرابیمستندات دقیق باعث می‌شود تا به سرعت مشکل را شناسایی کرده و زمان خرابی شبکه کاهش یابد.
• کاهش هزینه‌هااز هزینه‌های غیرضروری مانند تعمیرات و عیب‌یابی بی‌هدف جلوگیری می‌شود.
• افزایش بهره‌وریبه‌روزرسانی و دسترسی به مستندات می‌تواند بهره‌وری تیم‌های فنی و مدیریتی را افزایش دهد.
• بهبود تصمیم‌گیریمستندات می‌توانند کمک کنند تا تصمیمات بهتری در خصوص طراحی، ارتقاء یا تعمیر شبکه گرفته شود.
• انطباق با مقرراتمستندات به‌روز می‌توانند شما را در انطباق با قوانین و مقررات صنعتی یاری دهند.

نتیجه‌گیری

اصول نقشه کابل کشی شبکه + استانداردهای سیم کشی 2025 یکی از ارکان حیاتی در بهینه‌سازی عملکرد و نگهداری شبکه‌های پیچیده است. با استفاده از این روش‌ها و بهترین شیوه‌ها می‌توانید شبکه‌ای مقاوم و کارآمد داشته باشید که به راحتی قابل مدیریت و به‌روزرسانی باشد. در نهایت، این اقدام‌ها به شما کمک می‌کند تا زمان خرابی شبکه کاهش یابد و هزینه‌های نگهداری شبکه به حداقل برسد.
