نحوه اتصال فیبر نوری به ، مودم و سوئیچ + تجهیزات لازم

نحوه وصل شدن بهتجهیزات شبکهاز جمله ، مودم و سوئیچ، برای بهینه‌سازی عملکرد شبکه و بهره‌گیری از تمام ظرفیت این فناوری ضروری است. در این مقاله نحوه اتصال فیبر نوری به ، مودم و سوئیچ را با روشی ساده و کاملاً کاربردی به شما آموزش خواهیم داد.

فروشگاه اینترنتی XNETبا ارائه طیف گسترده‌ای ازتجهیزات شبکهآماده است تا نیازهای شما را در این حوزه برآورده کند. اگر به دنبالخرید تجهیزات فیبر نورییا مشاوره فنی هستید، ما در کنار شما هستیم. همراه ما باشید تا همه آنچه که برای استفاده بهینه نیاز دارید را بیاموزید.

نحوه اتصال فیبر نوری به ، مودم و سوئیچ

یکی از مراحل کلیدی در استفاده از فناوری پیشرفته ارتباطاتنحوه اتصال تلفن به فیبر نوری، مودم و سوئیچ است. با استفاده صحیح از این تجهیزات، می‌توانید از سرعت بالا و کیفیت انتقال اطلاعات در شبکه خود بهره‌مند شوید. در ادامه، روش‌های گام‌به‌گام هر یک از این تجهیزات را بررسی می‌کنیم

نحوه اتصال تلفن به فیبر نوری

برای اتصالتلفن تحت شبکهبه فیبر نوری، استفاده از تبدیل‌کننده فیبر نوری به تلفن ضروری است. این دستگاه سیگنال نوری را به سیگنال الکتریکی تبدیل کرده و اتصال تلفن‌های سنتی که به سیم مسی وابسته هستند را ممکن می‌سازد.
مراحل اتصال فیبر نوری به تلفن به صورت زیر است
1.اتصال پچ کورد فیبر نوری به کابل فیبر نوری
ابتدا، کانکتور پچ کورد را با کانکتور سیم فیبرنوری هماهنگ کرده و به صورت محکم وصل می‌کنیم. فشار قفل کانکتور برای اطمینان از اتصال محکم ضروری است.
2. اتصال پچ کورد به تبدیل‌کننده فیبر نوری به
پس از اتصال پچ کورد به کابل فیبر نوری، انتهای دیگر پچ کورد را به پورت واردی تبدیل‌کننده وصل می‌کنیم. دوباره قفل کانکتور را فشار می‌دهیم تا اتصال محکم شود.
3. اتصال تبدیل‌کننده به
در مرحله آخر از نحوه اتصال تلفن به فیبر نوری، سیم مسی تلفن را به پورت خروجی تبدیل‌کننده وصل می‌کنیم. برای اطمینان از ثبات اتصال، قفل کانکتور را محکم فشار می‌دهیم.

تبدیل فیبر نوری به تلفن چگونه انجام می‌شود؟

برایتبدیل فیبر نوری به خطباید سیگنال تلفنی که از بستر فیبر منتقل می‌شود به خروجی تلفن تبدیل شود. این کار معمولاً با استفاده ازONT یا مودم فیبر نوری دارای پورت تلفن (TEL/Phone)انجام می‌شود. فیبر نوری به دستگاه متصل شده و سپس تلفن معمولی با کابل تلفن به پورتTELدستگاه وصل می‌شود؛ به این ترتیب می‌توان از خط تلفن روی بستر فیبر نوری استفاده کرد. در بعضی شبکه‌ها نیز برای چند خط تلفن یا سیستم‌های سازمانی، خروجی دستگاه بهمرکز تلفن یا گیت‌ویVoIPمتصل می‌شود.

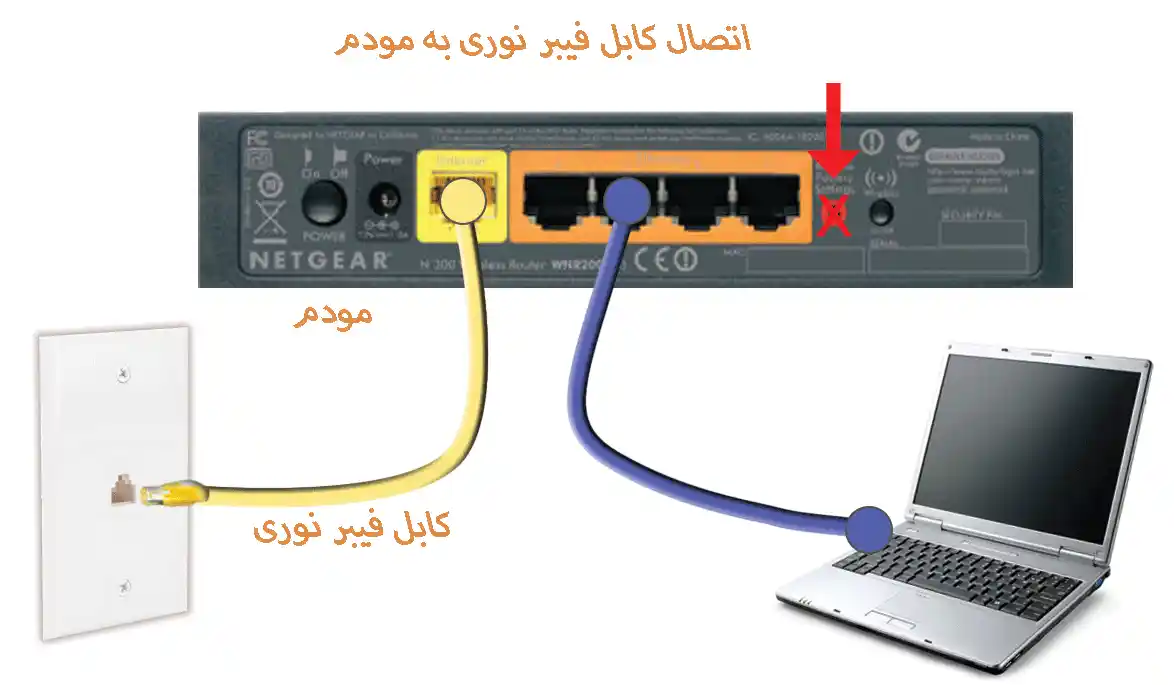

نحوه اتصال فیبر نوری به مودم

سیگنال‌های نوری را دریافت کرده و آن‌ها را به سیگنال‌های دیجیتال قابل فهم برای دستگاه‌ها و کامپیوترها تبدیل می‌کنند. نحوه اتصال فیبر نوری به مودم به صورت زیر می‌باشد
1- ابتدا یکپچ کورد فیبر نوریرا به کابل اصلی فیبر نوری وصل کنید. برای انجامنحوه اتصال فیبر نوری به مودمدر این مرحله مطمئن شوید کانکتور پچ کورد با کانکتور سیم هماهنگ است و پس از وصل آن‌ها، قفل کانکتور را به دقت فشار دهید تا اتصال محکم شود.
2- حالا کانکتور پچ کورد را به پورت ویژه فیبر نوری مودم وصل کنید. همانند مرحله قبلی، اطمینان حاصل کنید که اتصال درست و قفل کانکتور به خوبی ثبت شده است.
3- در مرحله پایانی، مودم را به کامپیوتر، لپ‌تاپ یا سایر دستگاه‌های شما وصل کنید. این اتصال با استفاده از کابل فیبر نوری با کانکتورهای RJ45 انجام می‌شود. یک سر سیم را به پورت شبکه مودم و سر دیگر را به پورت شبکه دستگاه مورد نظر وصل کنید.

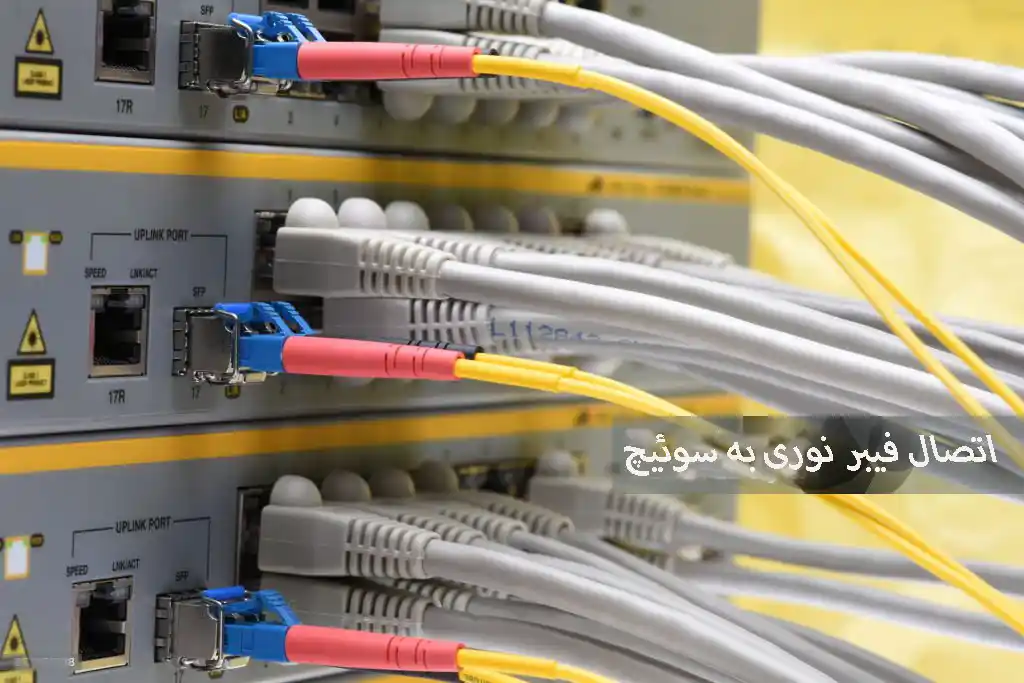

نحوه اتصال فیبر نوری به سوئیچ

برای مدیریت و اتصال چندین دستگاه شبکه به کار می‌روند. مراحل اتصال به صورت زیر است

• اتصال کابل فیبر نوری به سوئیچپچ کورد را به سیم متصل کرده و سر دیگر آن را به یکی از پورت‌های ورودی رویسوئیچ شبکهوصل کنید.
• اتصال دستگاه‌های دیگردستگاه‌های دیگر را از طریق سیم های شبکه یا پچ کوردهای فیبر نوری به سوئیچ متصل کنید.
• بررسی اتصالاز صحت عملکرد سوئیچ و پایداری شبکه اطمینان حاصل کنید.

نکات مهم قبل از اتصال فیبر نوری به تجهیزات

اتصال به تجهیزات نیازمند رعایت نکات فنی و تخصصی است تا از عملکرد بهینه و بدون افت سیگنال اطمینان حاصل شود. در ادامه به بررسی دو مورد حیاتی، یعنینوع پولیشونوع کانکتورخواهیم پرداخت که قبل از انجام هرگونه اتصالی باید در نظر بگیرید.

توجه به نوع پولیش

پولیش، فرآیندی است که سطح انتهایکابل فیبر نوریرا به گونه‌ای صاف و براق می‌کند که انتقال نور به بهترین شکل ممکن انجام شود. سه نوع اصلی پولیش عبارتند از

• PC (Physical Contact)این نوع پولیش دارای یک خمیدگی ملایم در انتهای سیم است و برای اتصالات با فاصله کوتاه مناسب می‌باشد.
• UPC (Ultra Physical Contact)این نوع پولیش با سطحی بسیار صاف‌تر و بدون برجستگی طراحی شده و در اتصالات با فاصله متوسط کاربرد دارد.
• APC (Angled Physical Contact)در این روش، سطح انتهای کابل فیبر نوری دارای زاویه ۸ درجه است که مناسب انتقال داده در فواصل طولانی بوده و افت سیگنال را به حداقل می‌رساند.

توجه داشته باشید در این نحوه اتصال فیبر نوری نوع پولیش سیم باید با نوع پولیش تجهیزات شبکه هماهنگ باشد تا از مشکلاتی نظیر افت سیگنال یا انتقال ناقص داده جلوگیری شود.

توجه به نوع کانکتور

یکی دیگر از نکات کلیدی، انتخاب کانکتور مناسب برای سیم و تجهیزات است. اگر نوع کانکتور کابل فیبر نوری با نوع کانکتور تجهیزات هماهنگ نباشد، اتصال امکان‌پذیر نخواهد بود. در چنین مواردی می‌توان از تبدیل‌کننده‌های کانکتور استفاده کرد.

برای مثال

• اگر کابل فیبر نوری شما کانکتورLCدارد و تجهیزات شما دارای کانکتورSCهستند، یک مبدلLC به SCراه‌حل مناسبی خواهد بود.

هماهنگی در نوع کانکتور، نه تنها از مشکلات اتصال جلوگیری می‌کند، بلکه کارایی و کیفیت ارتباطات شبکه را نیز تضمین می‌نماید.

آموزش گام به گام اتصال کابل فیبر نوری قطع شده

در مواقعی که سیم دچار قطعی می‌شود، تعمیر و اتصال مجدد آن امری حیاتی است. در این مقاله، تمامی مراحل لازم برای نحوه اتصال فیبر نوری قطع شده به صورت گام به گام توضیح داده شده است.

مرحله 1: آماده‌سازی دو انتهای کابل

• از ابزار برش با دقت بالا استفاده کنید.
• برش را با زاویه90 درجهانجام دهید تا انتهای سیم صاف و بدون خمش باشد.
• مراقب باشید به هسته فیبر نوریآسیبنرسانید، زیرا هرگونه آسیب می‌تواند کیفیت انتقال سیگنال را کاهش دهد.

مرحله 2: تمیز کردن انتهای کابل

• از یک دستمال بدون پرز یا پد الکلی برای تمیز کردن دو انتهای سیم استفاده کنید.
• هرگونه گرد و غبار، روغن یا آلودگی را به طور کامل حذف کنید.
• تمیز بودن سطح انتهای کابل تأثیر مستقیم بر کیفیت اتصال دارد.

مرحله 3: قرار دادن کابل‌ها در فیوز

• دو انتهای سیم را در جایگاه‌های مخصوص فیوز فیبر نوری قرار دهید.
• اطمینان حاصل کنید که هر انتها به درستی تنظیم شده و به صورت مستقیم در جایگاه قرار دارد.

مرحله 4: آغاز عملیات فیوژن توسط دستگاه فیوزر

• دستگاه فیوز را روشن کنید و عملیات اتصال را آغاز کنید.
• دستگاه با حرارت بالا و ایجاد یک قوس الکتریکی، دو انتهای کابل را به یکدیگر جوش می‌دهد.
• معمولاً این فرایند چند ثانیه زمان می‌برد.

مرحله 5: بررسی کیفیت اتصال

• دستگاه فیوزر را خاموش کنید و سیم های متصل شده را از پایه نگهدارنده جدا کنید.
• از یکتستر فیبر نوریبرای بررسی کیفیت اتصال استفاده کنید.
  • سیگنال نوری را از یک سمت کابل ارسال کنید و در سمت دیگر دریافت کنید.
  • توجه داشته باشید که تستر باید با نوع سیم (Single Mode یا Multi Mode) و طول موج مناسب تنظیم شود.

ابزارها و تجهیزات لازم برای اتصال کابل فیبر نوری به تجهیزات شبکه

در این قسمت از مقاله به بررسی ابزارها و تجهیزات مورد نیاز می پردازیم

مشکلات رایج در اتصال فیبر نوری و روش‌های رفع آن

در این بخش به بررسی مشکلات متداول در اتصال، دلایل بروز آن‌ها و راهکارهای عملی برای رفع این مشکلات می‌پردازیم

چگونه از آسیب دیدن کابل فیبر نوری در زمان اتصال جلوگیری کنیم؟

با رعایت اصول کابل‌کشی، استفاده از ابزارهای مناسب و دقت در زمان اتصال فیبر، می‌توان از آسیب به سیم جلوگیری کرد.

1. استفاده از محافظ سیماز کابل‌کشی مناسب و کاورهای محافظ استفاده کنید.
2. جلوگیری از خمیدگی شدیدخم کردن کابل فیبر نوری به شعاع کمتر از استاندارد باعث آسیب می‌شود.
3. رعایت نکات نصبهنگام اتصال، دقت کنید تا کانکتورها با فشار زیاد وارد نشوند.
4. استفاده از ابزار مناسببرای قطع یا اتصال سیم، از ابزارهای استاندارد استفاده کنید.

تفاوت اتصال فیبر نوری در شبکه‌های خانگی و سازمانی

در شبکه‌های خانگی، هدف اصلی ایجاد اتصال پایدار برای اینترنت است، در حالی که در شبکه‌های سازمانی باید به مقیاس بزرگتر و انتقال داده‌های حساس توجه شود.

مزایای استفاده از فیبر نوری برای اتصال تجهیزات شبکه

در این بخش، به مزایای استفاده از این فیبر برای اتصال تجهیزات شبکه و چگونگی بهبود عملکرد شبکه پرداخته‌ایم

• سرعت انتقال بالامناسب برای کاربردهای پرمصرف مانند ویدئو کنفرانس.
• کاهش افت سیگنالحتی در مسافت‌های طولانی.
• مقاومت در برابر تداخل الکترومغناطیسیعملکرد پایدار در محیط‌های صنعتی.
• امنیت بالاامکان شنود و دسترسی غیرمجاز کاهش می‌یابد.
• طول عمر بیشترکابل‌های فیبر نوری مقاوم‌تر از سیم های مسی هستند.

نتیجه‌گیری

در این مقاله نحوه اتصال فیبر نوری بهتلفن تحت شبکهمودم و سوئیچ، آموزش‌های جامع و گام‌به‌گامی دربارهنحوه اتصال فیبر نوریبه تجهیزات نام برده ارائه شد. همچنین، روش تعمیر و اتصال مجدد کابل قطع شده به صورت دقیق توضیح داده شد. امیدواریم این راهنما برای شما مفید و کاربردی بوده باشد و بتوانید ازقابلیت‌های فیبر نوریدر شبکه خود بهره‌مند شوید.

برای ارزیابی پایداری، امنیت و نگهداری این زیرساخت، راهنمایپشتیبانی شبکهرا نیز مطالعه کنید.
