پچ پنل چیست؟ کاربردهای آن در شبکه + انواع آن
یکی از تجهیزات مهم و کاربردی در شبکههای محلی (LAN) است که نقش کلیدی در سازماندهی و مدیریت کابلها ایفا میکند. این قطعه سختافزاری، با فراهمکردن پورتهای متعدد، امکان اتصال انعطافپذیر به تجهیزات شبکه را فراهم میسازد. در شبکههای سازمانی، این دستگاه ها به کاهش پیچیدگی و مدیریت سادهتر کابلها کمک میکنند و اغلب در […
خلاصه تخصصی مقاله
یکی از تجهیزات مهم و کاربردی در شبکههای محلی (LAN) است که نقش کلیدی در سازماندهی و مدیریت کابلها ایفا میکند. این قطعه سختافزاری، با فراهمکردن پورتهای متعدد، امکان اتصال انعطافپذیر به تجهیزات شبکه را فراهم میسازد. در شبکههای سازمانی، این دستگاه ها به کاهش پیچیدگی و مدیریت سادهتر کابلها کمک میکنند و اغلب در […
موضوعات اصلی: فایروال، شبکه، مدیریت، کابلهای، کابلها، پنل
یکی از تجهیزات مهم و کاربردی در شبکههای محلی (LAN) است که نقش کلیدی در سازماندهی و مدیریت کابلها ایفا میکند. این قطعه سختافزاری، با فراهمکردن پورتهای متعدد، امکان اتصال انعطافپذیر به تجهیزات شبکه را فراهم میسازد. در شبکههای سازمانی، این دستگاه ها به کاهش پیچیدگی و مدیریت سادهتر کابلها کمک میکنند و اغلب در رکهای استاندارد 19 یا 23 اینچی نصب میشوند. علاوه بر این، استفاده از این دستگاه نهتنها باعث نظم و ترتیب در اتصالات میشود، بلکه امکان توسعه و تغییرات در شبکه را نیز آسانتر میکند.
اگر به دنبال راهی برای بهبود مدیریت کابلهای شبکه خود هستیدخرید پچ پنل شبکهاز فروشگاه XNET میتواند بهترین انتخاب باشد. در این مقاله پچ پنل چیست؟ کاربردهای آن در شبکه + انواع آن، به معرفی انواع مختلف و کارهای آنها در شبکه پرداختهایم تا به شما در انتخاب بهتر کمک کنیم.

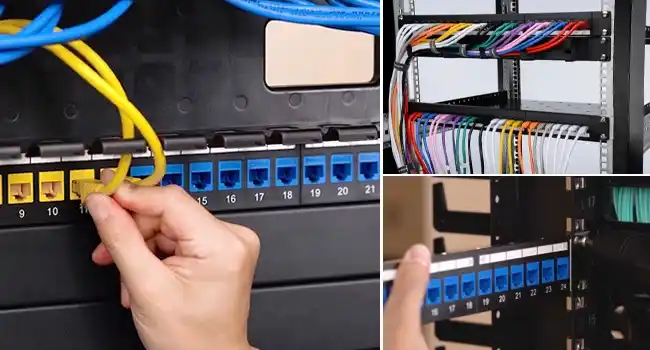

پچ پنل چیست؟

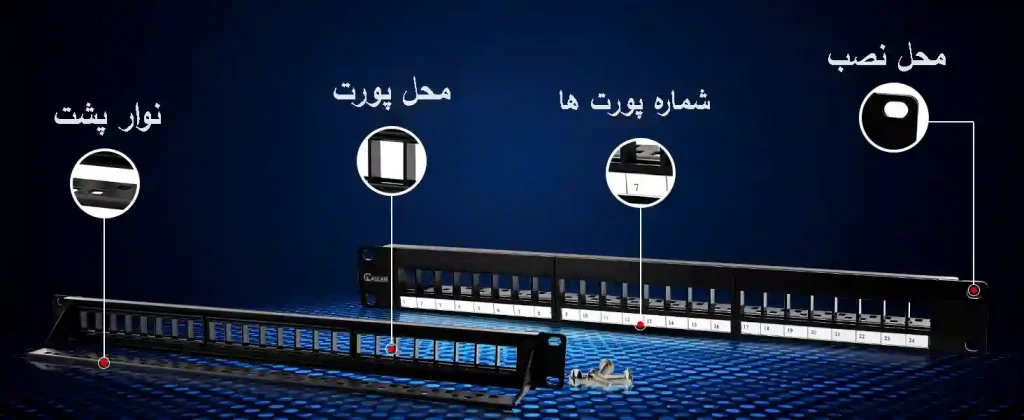

یک قطعه سختافزاری مستطیلشکل و پر از پورت است که در شبکههای محلی (LAN) برای سازماندهی و مدیریت کابلهای شبکه استفاده میشود. این وسیله که اغلب در رکهای استاندارد صنعتی نصب میشود، نقطهی اتصال کابلها را با تجهیزات شبکهای همچون سوئیچها، روترها و سرورها یکپارچه میسازد. همچنین در شبکههایی که نیاز به گسترش، تغییرات و نگهداری منظم دارند، نقش بسیار مهمی ایفا میکنند.
با استفاده از این دستگاه، کابلهای شبکه بهجای اتصال مستقیم به تجهیزات، به پورتها متصل میشوند و سپس از طریق کابلهای کوتاهتر به تجهیزات اصلی وصله میشوند. این ویژگی باعث کاهش پیچیدگی و همچنین نظم در شبکه میشود و در صورت نیاز به تغییر یا تعویض کابلها، نیازی به باز کردن رک و دسترسی مستقیم به تجهیزات شبکه نیست. همچنین، پچ پنلها در زمینههای مختلفی از جمله شبکههای سازمانی، سیستمهای صوتی و تصویری و حتی تجهیزات رادیویی و تلویزیونی کاربرد دارند.
با توجه به کاربرد گسترده و مزایای استفاده از این دستگاه، اگر به دنبال مدیریت بهتر و افزایش انعطافپذیری در شبکه خود هستیدقیمت پچ پنل شبکهرا در نظر بگیرید. در ادامه مقاله پچ پنل چیست؟ کاربردهای آن در شبکه + انواع آن، جهت بررسی های تکمیلی برای انتخاب مناسب این دستگاه می پردازیم.
کاربردهای پچ پنل در شبکه محلی (LAN)
در یک شبکه محلی (LAN) یک مجموعه سختافزاری است که شامل پورتهایی برای اتصال و مدیریت کابلهای LAN ورودی و خروجی میباشد. این ابزار به عنوان یک مرکز مدیریت کابلها عمل کرده و امکان سازماندهی تعداد زیادی کابل را فراهم میکند. با استفاده ازپچ پنلمیتوانید اتصال انعطافپذیر و سریع به سختافزار شبکهای که در مرکز داده، کمد دسترسی یا سیمکشی قرار دارد، برقرار کنید.
پچ پنلها در واقع نقش مهمی در مدیریت و بهینهسازی شبکههای محلی ایفا میکنند و با فراهم کردن امکان اتصال منظم و مرتب کابلها، به بهبود عملکرد و پایداری شبکه کمک مینمایند. استفاده از این ابزار باعث افزایش انعطافپذیری و کاهش پیچیدگی در کابلکشی شبکه میشود و فرآیند نگهداری و تغییرات را سادهتر میسازد.
پچ پنلها چگونه کار میکنند؟
به عنوان قطعهای حیاتی در مراکز داده و کمدهای سیمکشی، نقش کلیدی در مدیریت و سازماندهی کابلهای شبکه ایفا میکنند. این دستگاهها پورتهایی دارند که امکان اتصال انواع کابلها از جمله کابلهای مسی، فیبر نوری و کواکسیال را فراهم میکنند. در شبکههای سازمانی، همانند تابلوی برق عمل میکنند که کامپیوترهای شبکه را به یکدیگر و به خطوط خارجی مانند اینترنت متصل میسازد. برای اتصالات اترنت از پورتهای RJ-45 و برای ارتباطات صوتی قدیمی از اتصالات RJ-11 استفاده میشود.

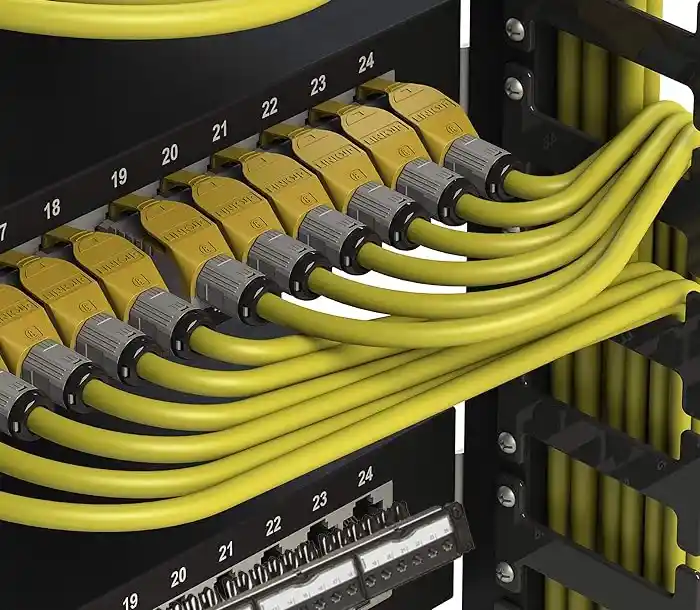

در واقع، از طریق پچ کوردها بهتجهیزات شبکهمانند سوئیچ، روتر یا فایروال متصل میشوند و تنظیم مجدد و مدیریت کابلها را تسهیل میکنند. این قابلیت موجب انعطافپذیری و سهولت تغییرات در شبکه میشود، به طوری که کابلها میتوانند به سادگی به پورتهای مختلف وصل یا از آنها جدا شوند، بدون اینکه نیاز به جابهجایی مستقیم تجهیزات باشد.
این دستگاه معمولاً در رکهای شبکه نصب میشوند و با ابعاد 1U یا 2U از فضای رک، بر روی سوئیچها یا زیر آنها قرار میگیرند. این ساختار کمک میکند که اتصالات دائمی بین پچ پنل و سوئیچ شبکه برقرار باشد، حتی زمانی که تغییرات در شبکه انجام میشود.
مزایای پچ پنل در شبکه
این دستگاه ها، با وجود سادگی در طراحی، نقشی اساسی در بهبود عملکرد و سازماندهی شبکههای حرفهای دارد. این ابزار کاربردی، مزایای متعددی را برای مدیریت شبکه فراهم میکند که در ادامه جدولی از مهمترین آنها همراه با مشخصات و ویژگی ها اشاره میکنیم
| مزیت | توضیحات | مشخصات | ویژگیها |
|---|---|---|---|
| افزایش انعطافپذیری و سهولت نصب | پچ امکان اضافه کردن دستگاههای جدید به شبکه را بدون تغییرات پیچیده فراهم میکند و پورتها به صورت منظم در دسترس هستند. | پورتهای استاندارد RJ-45 | امکان اضافه کردن سریع و آسان تجهیزات جدید به شبکه |
| کاهش شلوغی و نظمدهی به کابلها | کابلها در پورتهای مشخص و مرتب قرار میگیرند و به نظم در شبکه کمک میکنند. | امکان نصب در رکهای استاندارد 19 اینچ | جلوگیری از درهمریختگی و تسهیل مدیریت کابلها |
| کاهش هزینههای کابلکشی | استفاده از کابلهای کوتاهتر باعث کاهش هزینههای مربوط به کابلکشی میشود. | کاهش نیاز به کابلهای بلند | کاهش هزینههای کابلکشی و بهرهوری بیشتر |
| تعمیر و نگهداری آسان | پچ پنل، فرآیند مدیریت و نگهداری شبکه را تسهیل میکند و امکان شناسایی سریع و رفع مشکل کابلها را فراهم میسازد. | اتصال آسان به تجهیزات شبکه | دسترسی راحت برای تعمیر و نگهداری شبکه |
| ارتقای بهرهوری در محیطهای پرتجهیزات | به ایجاد نظم در محیطهای پرتجهیزات کمک کرده و مدیریت شبکه را سادهتر میکند. | مناسب برای محیطهای پرتراکم | کمک به بهرهوری بیشتر و بهبود عملکرد شبکه |
| افزایش طول عمر کابلها | به دلیل کاهش دفعات جابجایی کابلها، عمر مفید آنها افزایش مییابد. | عدم نیاز به تعویض مکرر کابلها | کاهش فرسودگی کابلها و جلوگیری از خرابیهای احتمالی |
انواع پچ پنل شبکه
در انواع مختلفی تولید میشوند و میتوان آنها را بر اساس تعداد پورتها یا نوع کابلهای پشتیبانیشده دستهبندی کرد. متداولترین انواع پچ پنلها عبارتند از
1. مسی جفت پیچخورده
برای کابلهای مسی با جفت تابیده مانند Cat5E، Cat6، Cat6A و Cat7 طراحی شدهاند. در شبکههای معمولی، از کابلهای بدون محافظ (UTP) استفاده میشود، اما در محیطهای دارای تداخل الکترومغناطیسی (مثل کارخانجات)، کابلهای محافظدار برای کاهش تداخل مناسبتر هستند. این نوع پچ پنل معمولاً از کانکتورهای RJ-45 برای اتصال کابلهای اترنت و از کانکتورهای RJ-11، RJ-14 و RJ-25 برای دستگاههای صوتی استفاده میکند.
2. پچ پنل فیبر نوری
این نوع برای کابلکشی فیبر نوری به دو صورت تکحالته و چندحالته عرضه میشوند. انواع کانکتورهایپچ پنل فیبر نوریشامل: LC، SC، ST، FC، MT-RJ و MPO/MTP است. هر یک از این کانکتورها برای کاربردهای خاصی استفاده میشوند و بر اساس نیاز شبکه و نوع فیبر انتخاب میشوند.
3. کواکسیال (Coaxial)
این دستگاه ها برای کابلهای کواکسیال، که بیشتر در سیستمهای صوتی و تصویری (AV) استفاده میشوند، طراحی شدهاند. پچ کواکس، دستگاههایی مانند پخشکنندههای رسانه تلویزیونی و دوربینهای ویدئویی را به سیستمهای سوئیچینگ و میکس AV متصل میکنند و اغلب در کنار پچ پنلهای شبکه در مراکز داده یا کمدهای سیمکشی قرار دارند.
4. ثابت و مدولار
این نوع دستگاه ها به صورت ثابت یا مدولار نیز تولید میشوند
- ثابتاین نوع دارای کانکتورهای ثابتی است که قابلیت تغییر ندارند.
- مدولاراین نوع انعطافپذیری بالایی دارد و میتوان انواع کانکتورهای مختلف را در آن تعویض کرد، که برای شبکههای با نیاز به تغییر و گسترش مداوم مناسب است.
این پچ پنلها با توجه به نوع کابل، تعداد پورت و محیط مورد استفاده انتخاب میشوند و نقش مهمی در مدیریت و بهینهسازی شبکه ایفا میکنند
سخن پایانی
این دستگاه ها یکی از اجزای اساسی در شبکههای حرفهای است که با سازماندهی و مدیریت کابلها، کارایی و نظم شبکه را بهبود میبخشد. استفاده از پچ پنل به شما امکان میدهد که به راحتی کابلهای مختلف را به تجهیزات اصلی شبکه متصل کرده و از ازدحام و پیچیدگیهای کابلکشی جلوگیری کنید. این ابزار کاربردی باعث میشود که شبکهای منظم، انعطافپذیر و قابل گسترش داشته باشید و به سهولت در مدیریت و نگهداری کابلها کمک میکند.
اگر به دنبال ارتقای شبکه خود و بهبود عملکرد آن هستیدپچ پنلگزینهای ایدهآل است. با انتخاب و نصب مناسب، میتوانید از یک شبکه مرتب و بهینه بهرهمند شوید.
برای ارزیابی پایداری، امنیت و نگهداری این زیرساخت، راهنمای پشتیبانی شبکه را نیز مطالعه کنید.
