خدمات پسیو شامل چه چیزهایی است؟

• طراحی و نقشه‌کشی شبکه
• کابل کشی‌ها برای دوربین مداربسته، تلفن و …
• اجرای و پیاده‌سازی نقشه
• آرایش رک
• بهینه‌سازی شبکه
• داکت کشی
• نصب پریز و نودها
• نصب اتاق سرور و رک
• راه‌اندازی دوربین مداربسته
• نصب سنسورها و تجهیزات هوشمند

کابل کشی شبکه پسیو: مسی، فیبر نوری و رک

بخش اصلی خدمات پسیو شبکه، کابل‌کشی ساخت‌یافته است؛ یعنی اجرای مسیر کابل از هر نود (پریز شبکه) تا رک به شکلی که نگهداری و توسعه آن در آینده ساده باشد. در یک پروژه استاندارد این کارها انجام می‌شود

• کابل‌کشی مسیاجرای کابل Cat6 یا Cat6A از هر نود تا پچ پنل، با رعایت حداکثر طول ۹۰ متر برای لینک ثابت.
• فیبر نوریاتصال طبقات یا ساختمان‌ها (بک‌بون) با فیبر سینگل‌مود یا مالتی‌مود، فیوژن و نصب ODF.
• داکت‌کشی و مسیرداکت روکار، لوله توکار یا سینی کابل در سقف کاذب، جدا از مسیر کابل‌های برق.
• رک و پچ پنلنصب رک دیواری یا ایستاده، پچ پنل، کیستون و کابل‌منیجر و مرتب کردن پچ کوردها.
• لیبل‌گذاریشماره‌گذاری یکسان روی پریز، کابل و پورت پچ پنل تا هر نود در چند ثانیه پیدا شود.
• تست و مستندسازیتست هر نود با دستگاه تستر شبکه و تحویل جدول نتایج و نقشه اجرای نهایی (As-Built).

خدمات مابکآپ گیری شبکه

خدمات پسیو چیست ؟

به عبارتی خدمات پسیو شبکه از آن دسته تجهیزاتی است که برروی آنها فعالیتی انجام نمی شود و وظیفه آنها تنها زیرساختی برای انتقال داده است و احتیاجی به جریان برق برای کارکرد خود ندارند.

سرعت و پایداری شبکه و مراکز دادهرا پیاده سازی اصولی و حرفه ای یک شبکه تضمین می کند و در حوزه خدمات پسیو که خدمات تکمیل کننده زیرساختی است باید به موارد استاندارهای یک مرکز داده و اتاق سرور که عبارتند از : کابل کشی اصولی که از تداخل با میدان های مغناطیسی مجاور جلوگیری می کند ، استفاده از کابل های اصلی در شبکه، محاسبه توان مصرفی برق سرورها و تعیین دقیق مدل UPS بر اساس نیاز و درخواست کارفرما و… توجه کرد، که توسط متخصصان ماهر و حرفه ای به درستی تحلیل و پیاده سازی اعمال شود .

تنها باایجاد یک شبکهمی توان از خدمات پسیو شبکه استفاده نمود. رسانه انتقال داده در شبکه می تواند کابل مسی یا کابل فیبر نوری باشد که در دو صورت، قسمتی از خدمات پسیو شبکه می باشد.

مراحل اجرا و پیاده سازی خدمات پسیو به چه شرحی است؟

از مراحل اصلی راه اندازی خدمات پسیو به عناوین زیر است

1. اولین مرحله راه اندازی یک شبکه کامپیوتری انتخاب سخت افزار مناسب شبکه است که بر اساس نیازهای مورد نظر گزینش می شود
2. سپس بعد از راه اندازی شبکه کامپیوتری سخت افزارهای مناسب را نصب و راه اندازی می کنند
3. سومین و آخرین مرحله انتخاب کردن نوع پروتکل های ارتباطی به جهت راه اندازی خدمات پسیو می باشد

خدمات مارفع اشکال شبکه

مراحل اجرای خدمات پسیو شبکه به شرح زیر است

• بازدید کردن از محل پروژهدر ابتدا متخصصان خدمات پسیو از محل اجرا سازی پروژه بازدید می کنند و اطلاعات اولیه و کلی را برای طراحی مقدمات اجرا و پیاده سازی شبکه و بررسی نیاز و خواسته های مشتری پیدا و جمع آوری می کنند .
• طراحی کردن زیرساخت شبکهطراحی زیرساخت شبکه در این مرحله صورت می گیرد زیرا لازم است که تمام شرایط راه اندازی شبکه و شرایط فیزیکی محیط بررسی شود که در نهایت یک نقشه اصولی مطابق و در راستای استاندارد روز شبکه های کامپیوتری طراحی شود .
• کابل کشی کردن شبکهمهم ترین و زیرساختی ترین مرحله راه اندازی شبکهکابل کشی شبکهمی باشد که بایستی به صورت اصولی توسط متخصصان ماهر خدمات پسیو شبکه انجام شود .کابل کشی شبکه به دو صورت داخلی و خارجی انجام می شود که در این مرحله سعی بر این است از مرغوب ترین نوع کابل ها استفاده شود.هزینه کابل کشی شبکهنیز به عوامل مختلفی بستگی دارد.
• نصب کردن سایر تجهیزات پسیو شبکهبعد از اینکه کابل کشی شبکه انجام شد، سایر تجهیزات پسیو شبکه اجرا و نصب می شود .
• تست کردن شبکهپس از انجام مراحل ذکر شده قبلی حال لازم است که سیگنال شبکه و همچنین تمامی نودها چک شوند تا سلامت آنها تست شود تا اطمینان از عدم وجود هر نوع قطعی در طول کابل وجود ندارد .

تجهیزات پسیو شبکه چیست؟

پسیو شبکه باید سیگنال ها را از تجهیزات اکتیو وارد شبکه کند و سپس انتقال دهد و توانایی تولید سیگنال های الکترونیکی را ندارد .حال در بین خدمات پسیو شبکه وقتی که بخواهید آن را راه اندازی کنید می بایست با تجهیزات آن آشنا شوید که اجزای پسیو شبکه را به آسانی در محیط مورد نظر اجرا کنید.

• کابل و سوکت شبکه

هنگامی که بخواهید از خدمات پسیو استفاده کنید برای راه اندازی آن به یک کابل و سوکت احتیاج دارید که نقش این کابل و سوکت ها اتصال سیستم به شبکه شما می باشد .

• رک

عملکرد رَک منظم کردن دستگاها برای استفاده از خدمات پسیو شبکه است همچنین رک نقش محافظتی نیز دارد و از تجهیزات شما مراقبت می کند .

مهم‌ترین تجهیزات مورد استفاده در خدمات پسیو شبکه

در خدمات پسیو شبکه، تجهیزات فیزیکی و ساختاری شبکه به کار می‌روند که زیرساخت اصلی برای انتقال داده‌ها را فراهم می‌کنند. در ادامه، برخی از مهم‌ترین تجهیزات پسیو شبکه معرفی می‌شوند

1. کابل‌های شبکه (Network Cables)
   انواع کابل‌ها مانند کابل‌هایCAT5eCAT6وCAT6Aکه برای اتصال دستگاه‌ها به یکدیگر استفاده می‌شوند و بر اساس نوع شبکه و نیازهای سازمانی انتخاب می‌شوند.

2. پچ پنل (Patch Panel)
   پچ پنل‌ها برای مدیریت و سازمان‌دهی کابل‌ها در شبکه به کار می‌روند. این دستگاه‌ها امکان اتصال و جدا کردن سریع کابل‌ها را فراهم می‌کنند و به نظم‌دهی کابل‌کشی کمک می‌کنند.

3. رک شبکه(Network Rack)
   رک‌ها محفظه‌هایی هستند که برای نصب و نگهداری تجهیزات شبکه مانند روترها، سوئیچ‌ها و پچ پنل‌ها استفاده می‌شوند و به بهینه‌سازی فضای فیزیکی و افزایش ایمنی کمک می‌کنند.

4. کیستون و جک شبکه (Keystone Jack)
   کیستون‌ها اتصالاتی هستند که برای اتصال کابل‌ها به دستگاه‌ها به کار می‌روند و می‌توانند در پچ پنل‌ها یا جعبه‌های دیواری نصب شوند. این اتصالات به راحتی کابل‌کشی را منظم و قابل مدیریت می‌کنند.

5. کانال‌ و داکت (Cable Trays & Ducts)
   کانال‌ها و داکت‌ها برای هدایت و محافظت از کابل‌ها در مسیرهای طولانی و پرتردد استفاده می‌شوند. این تجهیزات به جلوگیری از تداخل و آسیب به کابل‌ها کمک می‌کنند.

6. تجهیزات فیبر نوری (Fiber Optic Equipment)
   در شبکه‌هایی که از فیبر نوری استفاده می‌کنند، تجهیزاتی مانندپچ کوردهای فیبر نوریوپچ پنل‌های مخصوص فیبربرای اتصال و مدیریت این کابل‌ها به کار می‌روند.

7. کانکتورها و اتصالات (Connectors)
   کانکتورها مانندRJ-45و اتصالات فیبر نوری از جمله تجهیزات ضروری برای اتصال کابل‌ها به تجهیزات شبکه هستند و نقش مهمی در عملکرد و پایداری شبکه دارند.

8. پریز شبکه و جعبه‌های دیواری (Network Sockets & Wall Boxes)
   این پریزها و جعبه‌ها برای نصب و اتصال کابل‌های شبکه در نقاط مختلف محیط استفاده می‌شوند و دسترسی به شبکه را در محل‌های مختلف تسهیل می‌کنند.

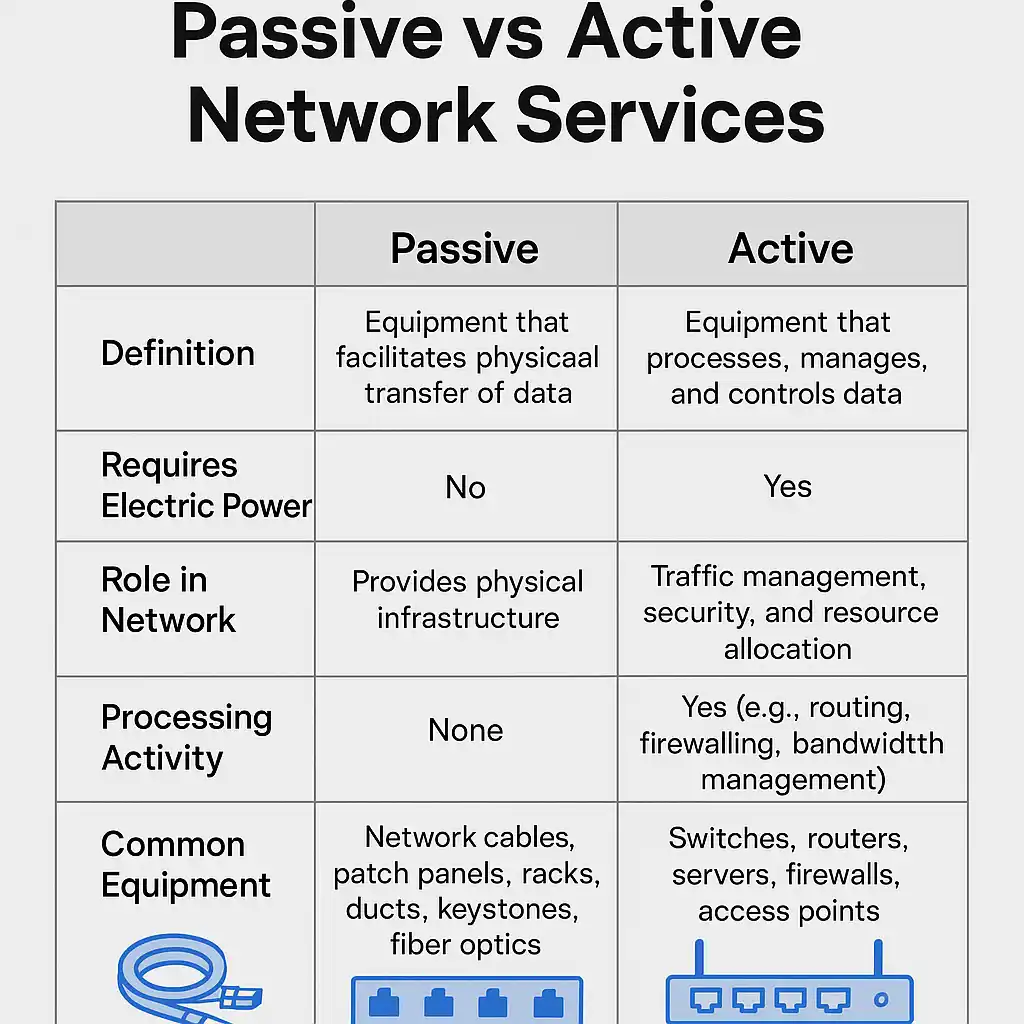

جدول مقایسه خدمات پسیو و اکتیو شبکه

خدمات ماپشتیبانی و نگهداری شبکه

• پچ پنل

پچ پنلها با کمک کردن به تجهیزات و خدمات پسیو شبکه نظم هماهنگی بین کابل ها ایجاد می کند که این سبب بهینه مدیریت شدن شبکه شما می شود.

• سوکت دیواری

سوکت های دیواری ارتباطی برقرار می کند که سیستم به کمک کابل به شبکه اصلی متصل شود این کار برای زمانی است که بخواهید کاربران به راحتی به شبکه اتصال داشته باشند و از خدمات پسیو شبکه استفاده کنند .

مقالات مرتبطپشتیبانی از شبکه شرکت ها|مهارت های متخصص شبکه کامپیوتری|بهترین پشتیبان شبکه

استانداردهای اجرای پسیو شبکه (TIA/EIA-568، Cat6 و Cat6A)

کیفیت پسیو شبکه با رعایت استاندارد سنجیده می‌شود، نه فقط با برند تجهیزات. مهم‌ترین استانداردها و قواعد اجرایی عبارت‌اند از

• TIA/EIA-568استاندارد کابل‌کشی ساختمان‌های تجاری که ترتیب سیم‌ها را در دو الگوی T568A و T568B تعیین می‌کند (تفاوت این دو را در مقالهتفاوت کابل‌های کلاس A و Bببینید).
• TIA-569 و TIA-606اولی مسیرها و فضاهای عبور کابل و اتاق رک را مشخص می‌کند و دومی قواعد لیبل‌گذاری و مستندسازی را.
• ISO/IEC 11801استاندارد بین‌المللی کابل‌کشی ساخت‌یافته.
• طول کانالحداکثر ۱۰۰ متر، شامل ۹۰ متر لینک ثابت و حداکثر ۱۰ متر پچ کورد.
• Cat6 یا Cat6ACat6 سرعت ۱۰ گیگابیت را فقط تا حدود ۵۵ متر پشتیبانی می‌کند؛ برای ۱۰ گیگابیت در کل ۱۰۰ متر، Cat6A لازم است.
• شعاع خمش و فاصله از برقخم کابل نباید تندتر از ۴ برابر قطر آن باشد و مسیر کابل شبکه باید از کابل برق فاصله داشته باشد تا نویز القایی کم شود.

عوامل مؤثر بر قیمت خدمات پسیو شبکه

قیمت خدمات پسیو شبکه بیش از هر چیز به تعداد نودها بستگی دارد و پس از آن به نوع کابل (Cat6، Cat6A یا فیبر)، نوع مسیر و داکت، تعداد و نوع رک، نیاز به فیبر بین طبقات، تست و مستندسازی و زمان اجرا. جدول کامل این عوامل و نحوه محاسبه دستمزد هر نود در صفحههزینه کابل کشی شبکه ۱۴۰۵آمده است. اگر پس از اجرا به نگهداری دوره‌ای نیاز داریدتعرفه خدمات پشتیبانی شبکهرا هم ببینید.

برآورد رایگانتعداد نودها، نقشه یا متراژ محل و نوع کاربری ساختمان را از طریقفرم تماس XNETبفرستید تا برآورد اجرای پسیو برای شما آماده شود. مجموعه‌های تهرانی می‌توانند ازپشتیبانی شبکه در تهرانبرای بازدید حضوری استفاده کنند.

پرسش‌های متداول خدمات پسیو شبکه

خدمات پسیو شبکه شامل چه کارهایی است؟

طراحی مسیر کابل، کابل‌کشی مسی و فیبر نوری، داکت‌کشی، نصب رک و پچ پنل، نصب پریز و کیستون، لیبل‌گذاری، تست هر نود و تحویل نقشه اجرا. به‌طور خلاصه هر بخش فیزیکی شبکه که برق مصرف نمی‌کند و کار انتقال سیگنال را انجام می‌دهد.

تفاوت خدمات پسیو و اکتیو شبکه چیست؟

پسیو بستر فیزیکی شبکه است (کابل، رک، پچ پنل و پریز) و تجهیزات آن برق مصرف نمی‌کنند؛ اکتیو شامل نصب و پیکربندی تجهیزاتی مثل سوئیچ، روتر، فایروال و اکسس پوینت است. ابتدا پسیو اجرا می‌شود و سپسخدمات اکتیو شبکهروی آن راه‌اندازی می‌شود.

برای دفتر اداری کابل Cat6 بهتر است یا Cat6A؟

برای بیشتر دفترها با سرعت ۱ گیگابیت تا میز کاربر، Cat6 کافی و اقتصادی است. اگر به ۱۰ گیگابیت در فاصله بیش از حدود ۵۵ متر نیاز دارید یا می‌خواهید زیرساخت برای سال‌های آینده آماده باشد، Cat6A انتخاب درست‌تری است.

اجرای پسیو شبکه چقدر زمان می‌برد؟

زمان اجرا به تعداد نودها، نوع مسیر (روکار یا توکار)، نیاز به فیبر و دسترسی به محل بستگی دارد. پس از بازدید یا دریافت نقشه، زمان‌بندی مرحله‌به‌مرحله در برآورد اعلام می‌شود.

پس از اجرای پسیو شبکه چه مدارکی تحویل داده می‌شود؟

در اجرای استاندارد، نتیجه تست هر نود، جدول لیبل‌ها (نود، پریز و پورت پچ پنل) و نقشه اجرای نهایی (As-Built) تحویل داده می‌شود تا عیب‌یابی و توسعه بعدی شبکه ساده باشد.
