بررسی مشکلات NAT Translation در محیط‌های Dual WAN و Failover Router

در شبکه‌های سازمانی که ازدو درگاه اینترنت (Dual WAN)یاروترهای Failoverبرای افزایش پایداری استفاده می‌کنند، یکی از مشکلات متداولاختلال در عملکرد NAT Translationاست. این مشکل می‌تواند باعث بروز خطا در ارتباط کاربران با اینترنت، از کار افتادن VPNها یا حتی قطع ارتباط بین سرورهای داخلی شود.

به زبان ساده، NAT وظیفه دارد IPهای داخلی را به IP عمومی ترجمه کند؛ اما وقتی دو مسیر ارتباطی هم‌زمان فعال باشند، اگر تنظیمات ترجمه یا جدول Sessionها به‌درستی مدیریت نشود، بسته‌ها از مسیر اشتباه عبور کرده و پاسخ‌ها به مقصد نمی‌رسند.
نتیجه آن است که سرویس‌هایی مانندVoIP، Remote Desktop، Mail Server یا ERP داخلیدچار قطع و وصل می‌شوند.

بسیاری از مدیران شبکه در چنین شرایطی تصور می‌کنند که مشکل از اینترنت یا فایروال است
در حالی که ریشه اصلی اغلب درسازوکار NAT Translation در محیط‌های چندگانهنهفته است.
مدیریت صحیح جدول NAT، تنظیم Connection Tracking و هماهنگی بین Ruleها می‌تواند جلوی بخش عمده‌ای از این خطاها را بگیرد.

در این مقاله، با نگاهی دقیق و فنی بررسی می‌کنیم کهچرا NAT در ساختار Dual WAN دچار ناسازگاری می‌شودچه علائمی دارد، و چگونه می‌توان با چند پیکربندی اصولی، عملکرد شبکه را پایدار نگه داشت.
همچنین راهکارهایی که توسط تیم فنیXNETدر پروژه‌های واقعیپشتیبانی و نگهداری شبکهسازمانی اجرا شده‌اند، به‌ صورت مرحله‌به‌مرحله توضیح داده خواهند شد تا بتوانید در محیط‌های چند ISP، NAT را بدون Downtime مدیریت کنید.

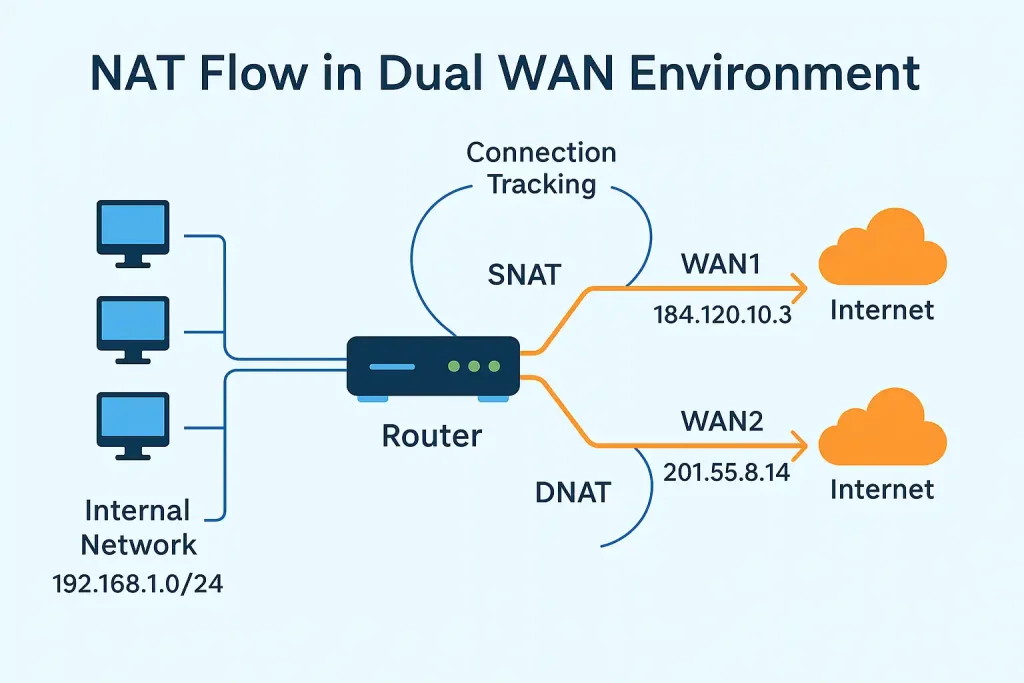

سازوکار NAT در محیط‌های چندگانه (Dual WAN Setup)

در یک شبکه استاندارد تک‌درگاه (Single WAN)، فرآیندNAT Translationبسیار ساده است
هر بسته داده با IP داخلی (مثلاً 192.168.10.25) توسط روتر به یک IP عمومی (مثلاً 185.120.10.2) ترجمه شده و هنگام بازگشت پاسخ، همان IP عمومی به کاربر داخلی نگاشت می‌شود.

اما در محیط‌هایDual WANاوضاع پیچیده‌تر است.
در این ساختار، شبکه شما دو مسیر فعال برای ارتباط با اینترنت دارد مثلاً یکی از طریقISP1 (اصلی)و دیگری ازISP2 (پشتیبان).
در چنین حالتی، NAT باید تصمیم بگیرد که هر Session (اتصال) از کدام درگاه ترجمه و ارسال شود و چطور بازگشت آن را مدیریت کند.
اگر این فرآیند به‌درستی طراحی نشود، ترافیک کاربران ممکن است بین دو مسیر جابه‌جا شده و پاسخ‌ها به IP اشتباه بازگردند، که نتیجه آنقطع Session، از دست رفتن بسته‌ها (Packet Drop)یاعدم تطابق در Translation Tableاست.

ساختار منطقی NAT در Dual WAN

در محیط‌های چندگانه، NAT باید برای هر مسیر جداگانه تنظیم شود

• Source NAT (SNAT)ترجمه آدرس‌های داخلی به IP عمومی متناسب با هر لینک اینترنت
• Destination NAT (DNAT)هدایت درخواست‌های ورودی به سرور داخلی صحیح
• Policy-Based NATترجمه انتخابی بر اساس نوع ترافیک یا Gateway فعال
• Connection Tracking Tableجدول مرکزی که مسیر هر اتصال را ثبت می‌کند تا در صورت Failover، پاسخ از همان مسیر بازگردد

نکته فنیدر روترهایی مثل MikroTik یا Fortigate، Connection Tracking معمولاً فقط مسیر فعال (Primary WAN) را حفظ می‌کند.
در نتیجه اگر Failover به مسیر دوم انجام شود، بسته‌های قبلی بدون ترجمه باقی می‌مانند و Session قطع می‌شود.

مثال عملی از NAT در ساختار Dual WAN

اشتباهات رایج در طراحی NAT در محیط‌های Dual WAN

1. استفاده ازیک Rule NAT کلی برای هر دو Gateway(که باعث اختلال در Translation Table می‌شود).
2. عدم تفکیک Routing Tableها برای هر ISP (در نتیجه ترافیک برگشتی اشتباه مسیر می‌گیرد).
3. نادیده گرفتنConnection Tracking Timeoutکه باعث قطع شدن VPN یا VoIP می‌شود.
4. نبودPolicy Routing هماهنگ با NAT Ruleها.
5. تنظیم نکردنPersistent Connection یا Session Stickinessدر روترهایی مثل MikroTik یا Cisco RV.

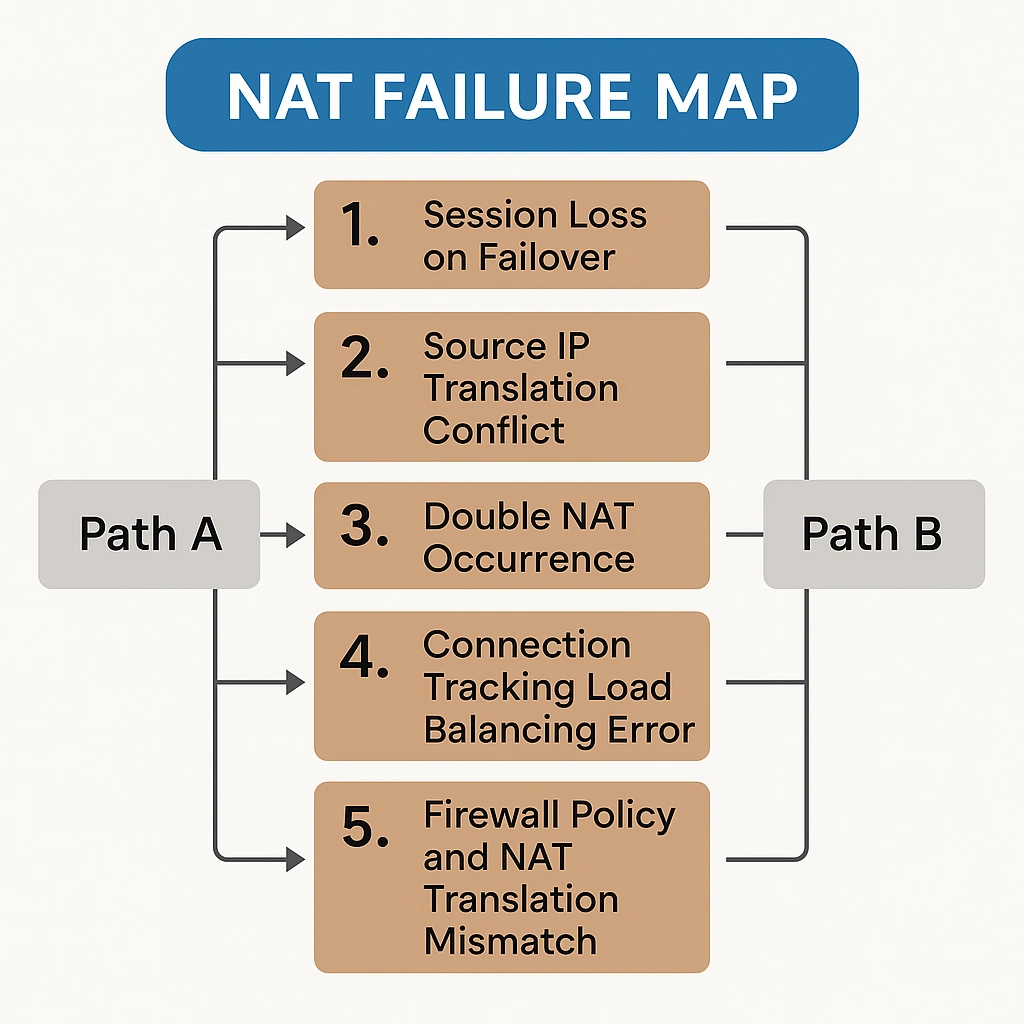

مشکلات متداول در NAT Translation هنگام استفاده از Dual WAN

پیکربندی NAT در شبکه‌های چندگانه (Dual WAN) به‌ظاهر ساده است، اما در عمل یکی از منابع اصلی بروز خطاهای پنهان در ارتباطات سازمانی محسوب می‌شود.
در ادامه، پنج مورد از متداول‌ترین مشکلات NAT در محیط‌های دو لینک را بررسی می‌کنیم که اغلب در سناریوهایLoad BalancingیاFailover Routerمشاهده می‌شوند.

1. از بین رفتن Session هنگام Failover

یکی از شایع‌ترین مشکلات در شبکه‌های Dual WAN، قطع شدن ارتباط کاربران هنگام سوئیچ بین لینک‌هاست.
در واقع، وقتی مسیر اصلی (WAN1) از دسترس خارج می‌شود، روتر به مسیر پشتیبان (WAN2) منتقل می‌شود
اماSessionهای موجود در جدول NAT (Connection Tracking)هنوز با IP مسیر اول ثبت شده‌اند.
به همین دلیل پاسخ بسته‌ها از مسیر دیگر بازمی‌گردد و باعث قطع کامل ارتباط (Session Drop) می‌شود.

راه‌حل

• در روترهایی مانند MikroTik، گزینه“Persistent Connection”یا“Session Stickiness”را فعال کنید.
• در Fortigate و Cisco ASA، ازSession Table Synchronizationبین دو مسیر استفاده کنید.
• در سناریوهای Failover، زمان Timeout جدول NAT را کاهش دهید تا اتصال سریع‌تربازیابیشود.

مثال
در MikroTik

/ip firewall connection tracking set tcp-timeout-established=10m /ip firewall nat set 0 connection-mark=WAN1_nat

این کار باعث می‌شود Sessionها با هر مسیر NAT جداگانه نگهداری شوند.

2. تداخل در Source IP Translation بین دو لینک

وقتی هر دو لینک اینترنت به‌صورت هم‌زمان فعال باشند، ممکن است NAT به‌طور اشتباه ترافیک کاربران را با IP خروجی اشتباه ترجمه کند.
این اتفاق معمولاً زمانی رخ می‌دهد که Ruleهای NAT به‌درستی تفکیک نشده باشند و هر دو Rule روی Interface “All” اعمال شده باشند.

راه‌حل

• برای هر مسیر اینترنتی (WAN1 و WAN2)، Rule جداگانه‌ی SNAT تعریف کنید.
• ازPolicy RoutingیاRouting Markبرای تعیین مسیر دقیق بسته‌ها استفاده کنید.

نمونه پیکربندی در MikroTik

/ip firewall nat add chain=srcnat out-interface=WAN1 action=masquerade add chain=srcnat out-interface=WAN2 action=masquerade

3. بروز Double NAT و افت سرعت در ارتباطات VoIP یا VPN

Double NAT زمانی رخ می‌دهد که دو دستگاه متفاوت (مثلاً مودم ISP و روتر سازمان) هر دو عمل NAT را انجام دهند.
در شبکه‌های Dual WAN، اگر هر لینک اینترنت خودش NAT انجام دهد، ارتباطات VoIP و VPN دچار اختلال و تأخیر شدید می‌شوند.

راه‌حل

• در مودم‌های ISP حالتBridge Modeرا فعال کنید تا NAT فقط در روتر سازمان انجام شود.
• در VPN Serverها، IP Public مشخصی برای NAT اختصاص دهید.
• از ابزارtracertیاpathpingبرای تشخیص Double NAT استفاده کنید.

نکته امنیتی
Double NAT نه‌تنها سرعت را کاهش می‌دهد، بلکه می‌تواند باعث بروز مشکلات درPort ForwardingوIPSec Negotiationشود.

۴. اشتباه در Load Balancing بر اساس Connection Tracking

بسیاری از روترها در ساختار Load Balancing از الگوریتم‌های Round Robin یا ECMP استفاده می‌کنند
اما اگر NAT Table به‌درستی با Routing Table همگام نباشد، ممکن است بسته‌های یک Session از دو مسیر مختلف خارج شوند.
نتیجه آنقطع شدن Session HTTPS، اختلال در Login کاربران یا قطع تماس VoIPاست.

راه‌حل

• Load Balancing را بر اساس Connection Mark انجام دهید نه بسته‌ها (Per Connection).
• از دستور زیر در MikroTik استفاده کنید

/ip firewall mangle add chain=prerouting connection-mark=no-mark in-interface=LAN \ action=mark-connection new-connection-mark=WAN1_conn passthrough=yes

• در Cisco یا Fortigate، از الگوریتمSession-Based Balancingاستفاده کنید تا هر اتصال فقط از یک مسیر عبور کند.

5. عدم هماهنگی بینFirewallPolicy و جدول NAT Translation

یکی از خطاهای پنهان اما خطرناک، ناسازگاری Ruleهای Firewall با جدول NAT است.
در شبکه‌های دو لینک، اگر Firewall Ruleها فقط مسیر اصلی را اجازه دهند، بسته‌هایی که از مسیر دوم (Failover) برمی‌گردند Drop می‌شوند.
این موضوع معمولاً با خطاهایی مثل“Reply connection tracking failed”یا“Invalid state connection”در لاگ‌ها همراه است.

راه‌حل

• Ruleهای Firewall را برای هر مسیر جداگانه ایجاد کنید و Interface مربوط به هر NAT را مشخص کنید.
• بررسی کنید که حالت“Stateful Inspection”در هر دو مسیر فعال باشد.
• در Fortigate یا Cisco ASA از Sync Table بین دو مسیر استفاده کنید.

مثال از Log

Firewall: Dropped packet - invalid state (source IP mismatch)

این خطا نشان می‌دهد که ترافیک برگشتی با مسیر NAT ثبت‌شده در جدول تطابق ندارد.

جدول تشخیص سریع خطاها (NAT Troubleshooting Quick Reference)

نکته طلایی
اگر در شبکه از دو روتر مختلف برای Dual WAN استفاده می‌کنی (مثلاً Load Balancer مجزا و Router اصلی)
حتماً بررسی کن کهNAT Translation فقط در یک لایه انجام شود. انجام NAT در دو دستگاه متوالی (Double NAT)
نه‌تنها باعث افت سرعت می‌شود، بلکه باعث خطا در Session Tracking و NAT Table نیز خواهد شد.

روش‌های عیب‌یابی و پایش NAT در شبکه‌های Dual WAN

در محیط‌های سازمانی که دو مسیر اینترنت (Dual WAN) دارند، عملکرد NAT مستقیماً با پایداری ارتباط کاربران، VPNها و سرویس‌های ابری در ارتباط است.
بنابراین پایش (Monitoring) و عیب‌یابی (Troubleshooting) دقیق NAT Translation یکی از مهم‌ترین وظایف تیم‌هایپشتیبانی و نگهداری شبکهمحسوب می‌شود.
در این بخش به مهم‌ترین روش‌های بررسی و نظارت بر NAT در روترها و فایروال‌های سازمانی می‌پردازیم.

۱. بررسی جدول NAT Translation در روتر

اولین مرحله در عیب‌یابی، مشاهده جدول ترجمه آدرس‌ها (NAT Table) است. این جدول شامل تمام Sessionهای فعال و IPهای ترجمه‌شده بین LAN و WAN است.
بررسی آن به شما نشان می‌دهد که ترافیک هر کاربر از کدام WAN عبور می‌کند و آیا Translation به‌درستی انجام شده یا خیر.

در Cisco

show ip nat translations show ip nat statistics

در MikroTik

/ip firewall nat print /ip firewall connection print where dst-address~"185."

در Fortigate

diag firewall iprope lookup diag sys session list | grep NAT

نکته
اگر در جدول NAT ترجمه‌های تکراری یا بدون مقصد مشاهده کردید، معمولاً نشان‌دهندهتداخل RuleهایاDouble NATاست.

۲. مانیتورینگ ترافیک خروجی هر WAN

یکی از روش‌های مؤثر برای تشخیص خطاهای NAT، مانیتورینگ جداگانه‌ی ترافیک هر مسیر اینترنت است.
این کار کمک می‌کند بفهمید آیا کاربران به‌طور تصادفی از مسیر اشتباه خارج می‌شوند یا خیر.

در Cisco

show interfaces GigabitEthernet0/0 show policy-map interface

در MikroTik (Real-time Monitor)

/tool torch interface=WAN1 /tool graphing interface

در Fortigate

diagnose netlink interface list get system performance top

پیشنهاد
از ابزارهای مانیتورینگ متمرکز مانندPRTGیاZabbixبرای ثبت میزان ترافیک NAT روی هر Gateway استفاده کنید.

۳. استفاده از ابزارهای Packet Capture و NAT Table Monitor

برای تشخیص دقیق اختلال در ترجمه یا مسیر بسته‌ها، Packet Capture بهترین ابزار ممکن است.
این ابزارها به شما نشان می‌دهند بسته‌ها از چه IPیی وارد NAT می‌شوند و پس از ترجمه از چه مسیری خارج می‌شوند.

در Cisco

monitor capture point ip cef NAT-CAPTURE all both monitor capture buffer export tftp:///capture.pcap

در MikroTik

/tool sniffer quick interface=WAN1 ip-address=192.168.1.10

در Fortigate

diagnose sniffer packet any 'host 192.168.1.10' 4

ابزارهای مانیتورینگ حرفه‌ای NAT Table

• SolarWindsNetwork Performance Monitor
• ManageEngine Firewall Analyzer
• Paessler PRTG NAT Tracker

۴. تنظیم Log برای ثبت Translation Failures

بسیاری از روترها و فایروال‌ها به‌طور پیش‌فرض خطاهای NAT را ثبت نمی‌کنند.
برای عیب‌یابی حرفه‌ای بایدTranslation Failuresرا در لاگ فعال کنید تا بتوانید الگوی بروز خطا را تحلیل کنید.

در Cisco

logging buffered 64000 debugging debug ip nat

در MikroTik

/system logging add topics=firewall,info action=memory

در Fortigate

config log setting set log-translation enable end

نکته امنیتی
فعال‌سازی Log برای NAT به شما کمک می‌کند حملاتNAT Exhaustionیا تلاش برای استفاده از پورت‌های بسته‌شده را سریع‌تر شناسایی کنید.

۵. دستورات کلیدی برای عیب‌یابی سریع در برندهای مختلف

۶. پایش خودکار (Automated NAT Monitoring)

در شبکه‌های متوسط تا بزرگ، پایش دستی NAT ممکن نیست.
بنابراین بهتر است از سیستم‌های خودکار استفاده کنید تا هشدارهایی مانند “NAT Table Overflow” یا “Session Fail” به‌صورت Real-Time ارسال شود.

پیشنهاد ابزارها

• Zabbixایجاد Template مخصوص NAT Table در MikroTik یا Cisco
• PRTGنظارت بر تعداد Translationهای فعال در هر WAN
• Elastic Stack (ELK)برای تحلیل لاگ‌های NAT و تشخیص الگوهای Failover

راهکارهای فنی برای رفع مشکلات NAT Translation در محیط‌های Failover

در محیط‌هایی که ازروترهای Failover یا Load Balancingاستفاده می‌شود، هدف اصلی حفظ پایداری ارتباط کاربران هنگام تغییر مسیر WAN است.
اما اگر NAT Translation به‌درستی طراحی نشود، ارتباطات فعال (Sessionها) قطع می‌شوند یا بسته‌ها از مسیر اشتباه ارسال می‌گردند.
در این بخش به ۴ راهکار تخصصی و قابل اجرا برای رفع مشکلات NAT در ساختار Dual WAN می‌پردازیم.

1. تفکیک Sessionها بر اساس Policy Route یا Mark Connection

یکی از بهترین روش‌ها برای مدیریت NAT در شبکه‌های دوگانه، تفکیک اتصال‌ها (Sessionها) بر اساس مسیر عبور است.
به‌جای استفاده از Ruleهای کلی NAT، هر اتصال بر اساس Interface خروجی علامت‌گذاری (Mark) می‌شود.
این کار باعث می‌شود Translation Table برای هر مسیر مستقل باشد و در زمان Failover، Sessionها به‌درستی مدیریت شوند.

نمونه پیکربندی در MikroTik

/ip firewall mangle add chain=prerouting connection-mark=no-mark in-interface=LAN \ action=mark-connection new-connection-mark=WAN1_conn passthrough=yes add chain=prerouting connection-mark=no-mark in-interface=LAN \ routing-mark=WAN2 action=mark-connection new-connection-mark=WAN2_conn passthrough=yes

نکته
با این روش، ترافیک هر Session همیشه از همان مسیر عبور می‌کند تا از تداخل IP و قطع VPN یا VoIP جلوگیری شود.

2. ثابت نگه داشتن Source NAT در مسیر اصلی (Persistent NAT)

در حالت عادی، هنگام تغییر مسیر WAN، IP خروجی (Source IP) نیز تغییر می‌کند.
در سرویس‌هایی مانندRDP، VPN یا بانکداری اینترنتیاین تغییر باعث می‌شود Session از دید سرور مقصد نامعتبر شود.

راه‌حل
فعال کردنPersistent NAT(در Fortigate) یاSession Stickiness(در MikroTik و Cisco) تا IP خروجی همیشه ثابت بماند، حتی اگر مسیر WAN عوض شود.

در Fortigate

config firewall vip edit "DualWAN-NAT" set extip 185.120.10.2 set mappedip 192.168.1.10 set extintf "wan1" set persistence enable next end

در MikroTik

/ip firewall nat add chain=srcnat out-interface=WAN1 action=masquerade \ persistent-connection=yes

توصیه
در صورت استفاده از Load Balancing، IPهای عمومی را به‌صورتStatic NAT (One-to-One)تنظیم کنید تا مسیر برگشت ترافیک همیشه ثابت بماند.

3. تنظیم Connection Timeout هماهنگ در هر لینک WAN

یکی از دلایل پنهان قطع ارتباط کاربران، تفاوت زمانConnection Timeoutبین دو مسیر WAN است.
اگر زمان نگهداری Session در WAN1 کمتر از WAN2 باشد، روتر هنگام Failover آن Session را زودتر حذف می‌کند و اتصال از بین می‌رود.

راه‌حل
همسان‌سازی مقادیر Timeout برای تمام پروتکل‌ها در جدول Connection Tracking.

در MikroTik

/ip firewall connection tracking set tcp-timeout-established=10m set udp-timeout=30s set generic-timeout=10m

در Cisco

ip nat translation timeout 600 ip nat translation tcp-timeout 600 ip nat translation udp-timeout 30

نکته
در شبکه‌هایی با کاربران VoIP زیاد، زمان UDP Timeout را کمتر نگه دارید تا NAT Table بیش از حد پر نشود.

4. مستندسازی و هماهنگی بین NAT و Firewall Rules

بسیاری از مشکلات NAT زمانی رخ می‌دهد که تیم فایروال و تیم شبکه به‌صورت مجزا Ruleها را تغییر می‌دهند.
در نتیجه ممکن است یک Rule NAT جدید با Policy موجود در فایروال هم‌پوشانی نداشته باشد و باعث Drop شدن بسته‌ها شود.

راه‌حل

• برای هر تغییر NAT، مستندسازی انجام دهید و Interface مربوطه را در Rule مشخص کنید.
• در فایروال، برای هر مسیر (WAN1 و WAN2) Policy جداگانه بنویسید.
• در صورت امکان از ابزارهای Configuration Management مانندAnsible یا RANCIDبرای کنترل نسخه (Version Control) استفاده کنید.

Pro Tip
همیشه بعد از تغییر در NAT یا فایروال، با اجرای دستور زیر صحت Translation را بررسی کنید

show ip nat translations | include

نمونه سناریوی واقعی Dual WAN (MikroTik + Two ISPs)

هدف
سازمان می‌خواهد ترافیک عمومی کاربران ازWAN1و سرویس‌های خاص (VPN، ERP) ازWAN2عبور کند؛ با حفظ NAT مستقل برای هر مسیر.

🔧پیکربندی

# Mark routing per destination /ip firewall mangle add chain=prerouting dst-address=10.10.10.0/24 action=mark-routing new-routing-mark=WAN2 passthrough=yes add chain=prerouting dst-address=!10.10.10.0/24 action=mark-routing new-routing-mark=WAN1 passthrough=yes # NAT for each WAN /ip firewall nat add chain=srcnat out-interface=WAN1 action=masquerade add chain=srcnat out-interface=WAN2 action=masquerade # Routing rules /ip route add gateway=.1 routing-mark=WAN1 add gateway=.1 routing-mark=WAN2

نتیجه
هر Session از مسیر مشخصی عبور می‌کند، IP خروجی پایدار است و در صورت قطع یکی از لینک‌ها، Failover بدون از دست رفتن Translation انجام می‌شود.

جمع‌بندی

مدیریت صحیحNAT Translationدر محیط‌هایDual WAN و Failover Routerاز حیاتی‌ترین وظایف مدیران شبکه است.
در چنین ساختارهایی، کوچک‌ترین اشتباه در تعریف Ruleها یا تنظیم Session Tracking می‌تواند باعث از بین رفتن ارتباط کاربران، افت کیفیت سرویس‌های VoIP یا حتی از دست رفتن دسترسی‌های VPN شود.
استفاده از روش‌هایی مانندMark Connection، Persistent NAT و هماهنگی بین NAT و Firewall Policyباعث می‌شود Failoverها بدون قطعی و از دست رفتن Session انجام شوند.

در نهایت، توجه به تنظیمات دقیق Timeout، مانیتورینگ Translation Table و مستندسازی مداوم پیکربندی‌ها، تضمین‌کننده پایداری شبکه در سازمان‌های چند‌مسیره است.
اگر سازمان شما از دو یا چند لینک اینترنت استفاده می‌کند و در فرآیندهایFailover یا NAT Translationبا مشکلات مقطعی یا قطعی کامل روبه‌روست، بهتر است با یکشرکت پشتیبانی شبکهمتخصص همکاری کنید تا ساختار NAT، Routing وامنیت شبکهشما بهینه و پایدار شود.

چنین همکاری نه‌تنها مانع از تداخل در سیاست‌های NAT می‌شود، بلکه باعث افزایش کارایی، امنیت و کاهش هزینه‌های نگهداری در بلندمدت خواهد شد.

برای ارزیابی پایداری، امنیت و نگهداری این زیرساخت، راهنمایپشتیبانی شبکهرا نیز مطالعه کنید.
