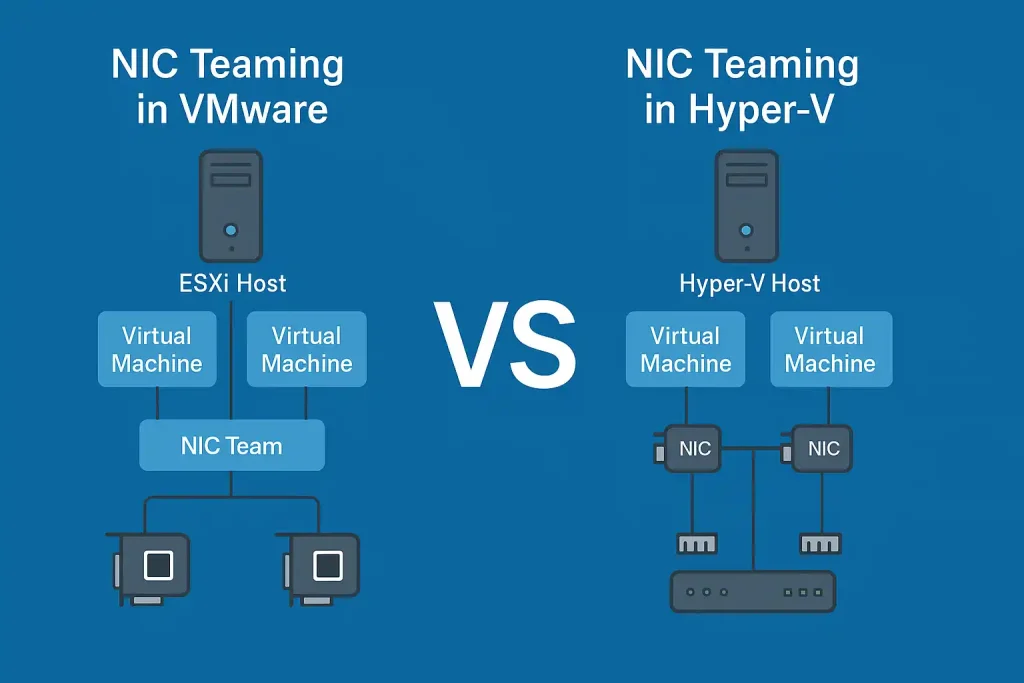

مقایسه عملکرد NIC Teaming در VMware ESXi و Hyper-V
این مقاله تفاوتها و شباهتهای NIC Teaming در VMware ESXi و Hyper-V را بررسی میکند و نکات پیکربندی، امنیتی و بهترین شیوههای پایداری و توزیع بار را بیان میکند.
خلاصه تخصصی مقاله
این مقاله تفاوتها و شباهتهای NIC Teaming در VMware ESXi و Hyper-V را بررسی میکند و نکات پیکربندی، امنیتی و بهترین شیوههای پایداری و توزیع بار را بیان میکند.
موضوعات اصلی: پشتیبانی شبکه، امنیت شبکه، مانیتورینگ شبکه، Teaming، NIC، شبکه
NIC Teaming در VMware ESXi چیست؟
درVMware ESXiNIC Teaming یکی از اصلیترین قابلیتها برای تضمین پایداری و توزیع هوشمند بار ترافیک میان کارتهای شبکه فیزیکی است. این ویژگی چند رابط فیزیکی را به یک تیم منطقی تبدیل میکند تا پهنای باند افزوده شود، از قطع ارتباط در صورت خرابی یک NIC جلوگیری شود و ترافیک بین ماشینهای مجازی و شبکه فیزیکی بهینهسازی گردد.
در VMware دو نوع سوییچ اصلی وجود داردvStandard Switch (vSS)برای سرورها مستقل یا محیطهای کوچکتر وvDistributed Switch (vDS)برای محیطهای بزرگتر که کنترل متمرکز آن توسطvCenterانجام میشود.
روشهای Load Balancing در VMware
VMware روشهای مختلفی را برای توزیع ترافیک بین NICها ارائه میدهد. انتخاب مناسب هر روش، تاثیر مستقیمی بر کارایی شبکه دارد.
| روش | توضیح | کاربرد پیشنهادی |
|---|---|---|
| Route based on originating virtual port ID | پیشفرضترین حالت؛ هر پورت مجازی به یک NIC خاص اختصاص دارد. | محیطهای ساده یا سرورهای با بار متوسط. |
| Route based on IP hash | بر اساس آدرسهای IP مبدأ و مقصد ترافیک را بین NICها توزیع میکند. | نیازمند EtherChannel روی سوئیچ فیزیکی؛ مناسب برای بارهای بالا. |
| Route based on source MAC hash | ترافیک بر اساس MAC دستگاه مجازی توزیع میشود. | زمانی که تنظیمات IP hash قابل استفاده نیست. |
| Route based on physical NIC load | پیشرفتهترین حالت؛ VMware بهصورت خودکار ترافیک را بر اساس بار هر NIC جابهجا میکند. | توصیهشده برای دیتاسنترها با vDS. |
مزایا و محدودیتهای NIC Teaming در VMware
مزایا
- توزیع خودکار ترافیک بین کارتهای شبکه برای جلوگیری از گلوگاه.
- Failover خودکار در صورت قطع شدن یک NIC.
- امکان ترکیب با vMotion برای جابهجایی VMها بدون قطعی.
- پشتیبانی از چندین سناریوی VLAN و trunking.
محدودیتها
- برخی حالتها (مثل IP hash) نیاز به پیکربندی خاص روی سوئیچ فیزیکی دارند.
- در محیطهایی با سوییچهای غیرمدیریتی ممکن است عملکرد Teaming محدود شود.
- برای دستیابی به بالاترین کارایی، توصیه میشود ازvDSو نهvSSاستفاده شود.
VMware توصیه میکند در محیطهایی با چند سرور ESXi از Load Based Teaming (LBT) در vSphere Distributed Switch استفاده شود؛ زیرا این روش بهصورت خودکار بار ترافیک را بین کارتها متعادل میکند و در صورت شناسایی ازدحام، بدون نیاز به مداخله دستی، NIC فعال را تغییر میدهد.
NIC Teaming در Hyper-V چگونه کار میکند؟
در محیطهایMicrosoft Hyper-Vقابلیت NIC Teaming یاLoad Balancing and Failover (LBFO)روشی است برای افزایشدسترسیپذیری شبکهوتوزیع باربین چند کارت شبکه فیزیکی در یک سرور مجازی. این ویژگی از نسخه Windows Server 2012 بهصورت بومی در سیستمعامل تعبیه شده و نیازی به درایور یا نرمافزار جانبی ندارد.
هدف اصلی NIC Teaming در Hyper-V این است که در صورت خرابی یکی از NICها، NIC دیگر جایگزین شده و ترافیک ماشینهای مجازی و مدیریت سرور بدون قطعی ادامه یابد.
حالتهای Teaming در Hyper-V
۱. Switch Independent Mode
در این حالت هر کارت شبکه بهطور جداگانه به سوییچ فیزیکی متصل است و وابستگیای به تنظیمات سوییچ ندارد.
- مناسب برای محیطهایی با سوییچهای غیرمدیریتی یا برندهای متفاوت.
- در این حالت Load Balancing در سمت سرور انجام میشود.
۲. Switch Dependent Mode
در این حالت کارتهای شبکه عضو تیم به یک سوییچ واحد متصل میشوند که باید از Static Teaming یاLACP(Link Aggregation Control Protocol) پشتیبانی کند.
- کارایی بالاتر برای انتقال دادههای حجیم یا دیتاسنترها.
- نیاز به پیکربندی هماهنگ بین سرور و سوییچ.
گزینههای Load Balancing در Hyper-V
| روش | توضیح | کاربرد |
|---|---|---|
| Address Hash | توزیع ترافیک بر اساس آدرسهای IP و MAC | برای ارتباطات متنوع بین ماشینهای مجازی |
| Hyper-V Port | هر پورت مجازی (vNIC) به یک کارت شبکه خاص متصل میشود | مناسب برای سرورهای با تعداد زیاد VM |
| Dynamic | ترکیب دو روش بالا؛ تصمیمگیری خودکار در لحظه | بهترین گزینه برای کارایی و پایداری بیشتر |
مایکروسافت در نسخههای جدید ویندوز سرور (2016 به بعد) استفاده ازDynamic Load Balancing Modeرا بهعنوان حالت پیشفرض و توصیهشده معرفی کرده است.
قابلیتهای مدیریتی NIC Teaming در Hyper-V
- امکان ایجاد، حذف یا ویرایش تیمها از طریقServer ManagerیاPowerShellاستفاده از فرمانNew-NetLbfoTeam -Name "Team01" -TeamMembers "NIC1","NIC2" -TeamingMode SwitchIndependent -LoadBalancingAlgorithm Dynamic
- پشتیبانی ازRemote ManagementوLive Migrationدر محیطهای مجازی.
- مانیتورینگ وضعیت NICها با ابزارPerformance MonitorیاEvent Viewer.
“NIC Teaming in Windows Server allows multiple network adapters to be placed into a team for the purposes of bandwidth aggregation and traffic failover protection. The Dynamic mode is recommended for optimal load distribution and failover efficiency.”
Microsoft Learn: NIC Teaming Overview
«NIC Teaming در ویندوز سرور به مدیران اجازه میدهد چندین آداپتور شبکه را برای افزایش پهنای باند و حفاظت در برابر قطع ترافیک در قالب یک تیم ترکیب کنند. حالت Dynamic برای دستیابی به توزیع بار بهینه و عملکرد Failover توصیه میشود.»
Microsoft Learn، راهنمای رسمی NIC Teaming در ویندوز سرور
نکات امنیتی در استفاده از NIC Teaming
اگر به درستی پیکربندی نشود، NIC Teaming میتواند منجر به مشکلات امنیتی و عملکردی شود. مدیران شبکه هنگام تنظیم تیمها باید به موارد زیر توجه کنند.
۱. خطرات ناشی از تنظیم اشتباه VLAN Tagging
برچسبگذاری نادرست VLAN ممکن است ترافیک را به VLAN اشتباه هدایت کند یا باعث نشتی داده بین شبکههای مجزا گردد.
راهکار
- VLAN Tag در همه لایهها (سوئیچ فیزیکی، vSwitch و کارت VM) بهطور هماهنگ تنظیم شود.
- برای شبکههای حساس از VLANهای مجزا و trunk محدود استفاده کنید.
۲. بررسی مشکلات Loop و راهکارهای جلوگیری
در سناریوهای Switch Dependent یا استفاده از EtherChannel و LACP، پیکربندی نادرست میتواند منجر به Network Loop شود.
راهکار
- از فعال بودن Spanning Tree Protocol (STP) روی سوییچها مطمئن شوید.
- در VMware از حالت Route based on physical NIC load برای جلوگیری از Loop استفاده کنید.
- در Hyper-V، اگر Switch Dependent استفاده میکنید، مطمئن شوید LACP بهدرستی تنظیم شده است.
۳. پیشنهاد مانیتورینگ مداوم ترافیک تیمها برای تشخیص ناهنجاریها
مانیتورینگ مداوم برای تشخیص حملات یا رفتارهای غیرعادی لازم است. از ابزارهایی مانند Performance Monitor یا ابزارهای مانیتورینگ شبکه برای نظارت لحظهای استفاده کنید.
بهترین روشهای پیادهسازی (Best Practices)
اجرای موفق NIC Teaming نیازمند برنامهریزی دقیق، تست کامل و مستندسازی است. انتخاب نادرست حالت Teaming یا عدم تست Failover میتواند به نقص در زیرساخت منجر شود.
انتخاب درست Mode بر اساس نوع سوییچ
هر محیط شبکهای نیازمند ترکیب مناسب است. در جدول زیر ترکیب پیشنهادی VMware و Hyper-V آمده است.
| محیط | حالت پیشنهادی در VMware | حالت پیشنهادی در Hyper-V | توضیح |
|---|---|---|---|
| شبکههای کوچک با سوییچ غیرمدیریتی | Route based on originating virtual port | Switch Independent | نیازی به پیکربندی در سوییچ نیست. |
| شبکههای سازمانی با سوییچ مدیریتی | Route based on IP hash (EtherChannel) | Switch Dependent (LACP) | کارایی بالاتر ولی نیاز به پیکربندی در سوییچ. |
| محیطهای Datacenter بزرگ | Load Based Teaming (vDS) | Dynamic | توزیع هوشمند و خودکار ترافیک بین NICها. |
نکتهدر صورت پشتیبانی سوییچ ازLACPفعالسازی آن به توزیع متعادلتر ترافیک و Failover سریعتر کمک میکند.
تست Failover قبل از بهرهبرداری عملی
پیکربندی NIC Teaming بدون تست Failover میتواند خطرناک باشد، زیرا برخی تنظیمات فقط در زمان قطعی واقعی آزمایش میشوند.
- یکی از NICها را موقتاً غیرفعال کنید و از حفظ اتصال VMها اطمینان حاصل کنید.
- بررسی کنید آیا ترافیک بهطور خودکار به NIC دیگر منتقل میشود یا خیر.
- در VMware میتوانید از esxtop و در Hyper-V از Performance Monitor برای بررسی Failover و Load Distribution استفاده کنید.
توصیهتستها را در ساعات غیرکاری انجام دهید تا از بروز اختلال در سرویسهای حیاتی جلوگیری شود.
مستندسازی پیکربندیها برای تیمپشتیبانی شبکه
در سازمانهایی که چند مدیر شبکه فعالیت دارند، مستندسازی تنظیمات NIC Teaming حیاتی است.
- شامل: حالت Teaming، VLAN IDs، MAC Policy و تنظیمات سوییچ.
- ثبت تاریخچه تغییرات در سیستمهای ITSM یا فایلهای کانفیگ مرکزی.
- نگهداری ضبط از تنظیمات مدیریت شبکه برای مراجعه سریع در مواقع خطا.
مزیتمستندسازی باعث میشود در زمان بروز مشکل، تیم پشتیبانی شبکه بتواند بهسرعت علت خطا را شناسایی و رفع کند.
NIC Teaming یکی از مهمترین قابلیتها برای افزایش پایداری، کارایی و امنیت شبکههای مجازی در زیرساختهای سازمانی است. چه در VMware ESXi و چه در Hyper-V، هدف نهایی این قابلیت، ایجاد Redundancy و جلوگیری از قطعی سرویسها در زمان بروز خطاهای سختافزاری یا افزایش ترافیک شبکه است.
در VMware، مدیران شبکه کنترل دقیقتری بر Load Balancing و سیاستهای ترافیکی دارند و میتوانند با استفاده از vDS، مدیریت مرکزی و بهینهتری انجام دهند. در مقابل، Hyper-V با ادغام طبیعی در ویندوز سرور رابط مدیریتی سادهتر و سازگاری بالایی با محیطهای مایکروسافت ارائه میدهد. انتخاب بین این دو پلتفرم باید بر اساس اندازه سازمان، نوع تجهیزات شبکه، و سطح تخصص تیم IT انجام شود.
در نهایت، هرچند پیادهسازی NIC Teaming بهظاهر ساده است، اما تنظیم نادرست VLAN، حالت Teaming یا LACP میتواند منجر به Loop، تداخل پورتها یا افت کارایی شبکه شود. به همین دلیل توصیه میشود پیش از اعمال تنظیمات در محیط عملیاتی با کارشناسان حرفهای پشتیبانی شبکه مشورت کنید تا طراحی و اجرای تنظیمات مطابق استانداردهای فنی باشد.
هدف اصلی NIC Teaming در شبکه چیست؟
NIC Teaming برای افزایش پایداری شبکه و جلوگیری از قطع ارتباط در صورت خرابی کارت شبکه استفاده میشود و با ترکیب چند NIC، پهنای باند بیشتری برای ترافیک ماشینهای مجازی فراهم میکند.
تفاوت NIC Teaming در VMware و Hyper-V چیست؟
در VMware، مدیر شبکه کنترل دقیقتری بر روشهای Load Balancing و تنظیمات ترافیکی دارد و میتواند از Distributed Switch برای مدیریت متمرکز استفاده کند. در مقابل، Hyper-V تنظیم سادهتری دارد و با Windows Server یکپارچهتر است، بنابراین برای محیطهای مایکروسافتی گزینه بهتری محسوب میشود.
کدام حالت Teaming برای پایداری بیشتر مناسبتر است؟
در VMware، استفاده از Load Based Teaming (LBT) و در Hyper-V حالت Dynamic بهعنوان بهترین گزینه برای توزیع متعادل بار و Failover سریع توصیه میشود. این دو حالت بهصورت خودکار ترافیک را میان NICهای فعال تنظیم میکنند.
خطرات امنیتی استفاده از NIC Teaming چیست؟
اگر VLAN Tagging یا تنظیمات LACP به درستی انجام نشود، ممکن است ترافیک بین VLANها نشتی کند یا Network Loop ایجاد شود. برای جلوگیری از این مشکلات، تنظیمات VLAN و سوییچها باید هماهنگ باشد و مانیتورینگ مداوم ترافیک انجام شود.
آیا NIC Teaming روی عملکرد ماشینهای مجازی تأثیر دارد؟
بله؛ در صورت پیکربندی صحیح، میتواند کارایی را بهبود دهد و تاخیر (Latency) را کاهش دهد. اما در صورت تنظیم اشتباه، میتواند منجر به کاهش سرعت یا قطعی موقت شود.
