پیکربندی VLAN برای جداسازی ترافیک دوربینهای مدار بسته در شبکه سازمانی
در عصر دیجیتال امروزیدوربین امنیتی شبکهایبه یکی از اجزای کلیدی در زیرساختهای نظارتی سازمانها تبدیل شده است. این دوربینها که از طریق شبکههای IP کار میکنند، برای عملکرد مؤثر و امن نیازمند بستری پایدار، سریع و بهدور از تداخل با سایر ترافیکهای شبکهای هستند.
یکی از بهترین روشهای حرفهای برای مدیریت این نیاز، پیادهسازیVLAN(شبکه محلی مجازی) است.
با پیکربندی صحیح VLAN ، میتوانترافیک مربوط به دوربینهای مدار بسته را از سایر سرویسهای سازمانی مانندVoIPسرورها یا اینترنت جدا کرد. این جداسازی نه تنها عملکرد دوربینها را بهبود میدهد بلکه امنیت، پهنای باند اختصاصی و مدیریت بهتر شبکه را نیز فراهم میآورد.
در این مقاله به زبان ساده بررسی میکنیم که چرا و چگونه باید ازVLANبرای ترافیک دوربینهای نظارتی استفاده کنیم، چه مزایایی دارد، و چگونه میتوان آن را در یک شبکه سازمانی پیکربندی کرد.
برای دریافت مشاوره تخصصی و خدمات حرفهای نصبدوربین مداربستهمیتوانید بهXNETمراجعه کنید.
VLAN چیست و چرا در سیستمهای نظارتی کاربرد دارد؟

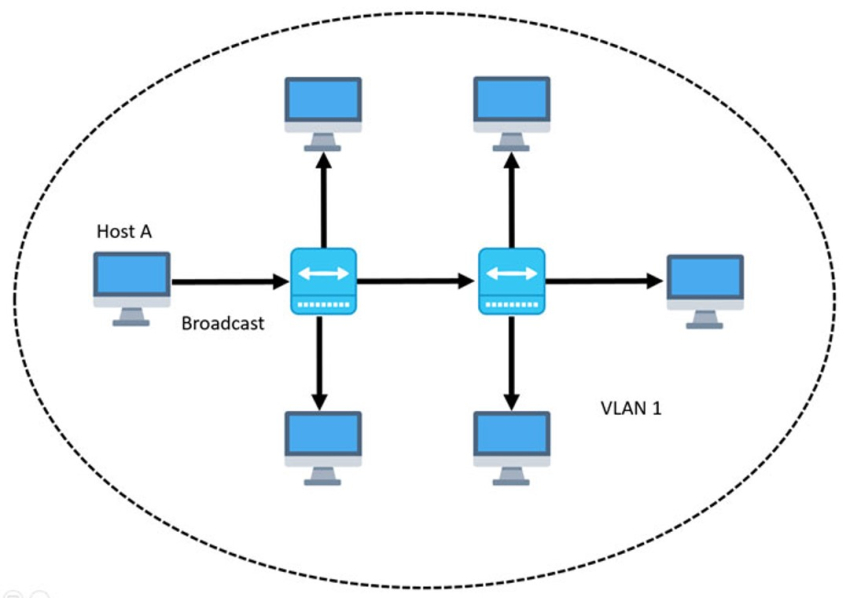

VLANیاVirtual Local Area Networkیک راهکار شبکهای برای ایجاد شبکههای مجازی در بستر یک زیرساخت فیزیکی مشترک است. در واقع با VLAN ، شما میتوانیددستگاههای مختلف در یک شبکه فیزیکی را به صورت منطقی از هم جدا کنیدبهطوری که گویی هر گروه دستگاه در یک شبکه مجزا قرار دارد.
در حوزه سیستمهای نظارتی، بهویژه هنگام استفادهاز دوربین امنیتی شبکهایجداسازی ترافیک بسیار اهمیت دارد. چرا که این دوربینها حجم زیادی از دیتا (ویدئوهای HD را به صورت زنده و پیوسته به رکوردرها یا سرورها منتقل میکنند. اگر این حجم از داده با سایر ترافیکهای سازمانی مانند ایمیل، اینترنت، یا VoIP ترکیب شود، باعث کندی شبکه، افت کیفیت تصویر و حتی از بین رفتن بخشی از اطلاعات تصویری خواهد شد.
بنابراین، استفاده از VLAN برای دوربینهای تحت شبکه باعث میشود
- ترافیک دوربینها از ترافیک دیگر کاربران و سرورها جدا شود
- عملکرد شبکه پایدارتر شود
- امنیت سیستم افزایش یابد
- مدیریت ومانیتورینگسادهتری روی ترافیک انجام شود
مزایای پیکربندی VLAN برای دوربینهای مدار بسته
استفاده از VLAN برای مدیریت ترافیکدوربینهای امنیتی شبکهایمزایای زیادی دارد که در ادامه به مهمترین آنها اشاره میکنیم
| مزیت | توضیح |
| بهبودامنیت شبکه | با ایجاد VLAN مجزا برای دوربینها، ترافیک آنها از سایر بخشهای سازمان جدا میشود و دسترسی غیرمجاز کاهش مییابد. |
| کاهش تداخل و ترافیک ناخواسته | جداسازی جریان داده باعث کاهش تأخیر و افت کیفیت تصویر بهویژه در ساعات اوج مصرف میشود. |
| مدیریت آسانتر | مدیر شبکه میتواند ترافیک دوربینها را بهراحتی پایش کرده و در صورت نیاز اقدام به اشکالزدایی کند. |
| قابلیت گسترش سریع | با داشتن VLAN اختصاصی، اضافهکردن دوربینهای جدید به شبکه بدون تداخل با سایر سرویسها امکانپذیر است. |
| افزایش عملکرد سیستم نظارتی | پایداری و پهنای باند تضمینشده برای دوربینها باعث افزایش کیفیت و کاهش قطعی در ضبط ویدئو میشود. |
مراحل پیکربندی VLAN برای دوربینهای IP
در جدول زیر مراحل پیکربندی VLAN برایدوربینهایIPدر یک شبکه سازمانی آورده شده است
| مرحله | توضیح |
| طراحی ساختارVLAN | مشخصکردن شماره VLAN مخصوص برای سیستم نظارتی، مثلاً VLAN 20. |
| تنظیم سوییچها | در سوییچ مدیریتی، پورتهای متصل به دوربینها را روی VLAN تعیینشده قرار دهید. |
| تنظیم پورت تگ یا آنتگ | اگر دوربین بهصورت مستقیم به سوییچ وصل است، پورت را Untag کنید. اگر از مسیر trunk استفاده میکنید، VLAN را Tag کنید. |
| تنظیم رکوردر(NVR) | پورت شبکه رکوردر را نیز در همان VLAN قرار دهید تا ترافیک دوربین بهدرستی دریافت شود. |
| تنظیم روتر یا لایه 3 سوئیچ | در صورت نیاز به ارتباط بین VLANها، تنظیمات Inter-VLAN Routing را اعمال کنید. |
| تست اتصال و ضبط | با نرمافزار یا پنل NVR، مطمئن شوید که تمام دوربینها از طریق VLAN موردنظر ارتباط دارند و تصویر ارسال میکنند. |
تفاوت بین VLAN تگ شده و بدون تگ در شبکه دوربینها
| نوعVLAN | تعریف | کاربرد رایج |
| Tagged VLAN | بستههای داده با یک برچسب (Tag) شامل شماره VLAN ارسال میشوند. فقط دستگاههایی که قابلیت درک تگ را دارند میتوانند آن را پردازش کنند. | زمانی استفاده میشود که یک پورت سوییچ نیاز به حمل ترافیک چند VLAN بهصورت همزمان دارد، مثل پورت trunk در ارتباط بین سوییچها یا ارتباط به روتر. |
| Untagged VLAN | بستههای داده بدون تگ ارسال میشوند و سوییچ بهصورت پیشفرض آنها را به VLAN مشخصی اختصاص میدهد. | مناسب برای پورتهایی که تنها به یک دستگاه متصل هستند ( |
نکات امنیتی در پیادهسازی VLAN برای دوربینهای IP
امنیت شبکه در سیستمهای نظارتی حیاتی است، بهویژه وقتی پایدوربین امنیتی شبکهایدر میان باشد. برخی نکات امنیتی مهم در استفاده از VLAN برای دوربینها
- غیرفعالکردنAuto-Trunkingدر پورتهااجازه ندهید هر پورتی بهصورت خودکار به حالت trunk برود. این کار جلوی شنود ناخواسته ترافیک را میگیرد.
- استفاده ازVLANاختصاصی برای دوربینهاترافیک نظارتی را با سایر VLANها ترکیب نکنید.
- بستن پورتهای بلااستفادهبا بستن پورتهایی که استفاده نمیشوند یا قرار دادن آنها در VLAN ایزوله، امنیت فیزیکی شبکه را افزایش دهید.
- کنترل دسترسی به رکوردر(NVR)فقط کلاینتهای مجاز از VLANهای دیگر مثلاً VLAN مدیریتی امکان دسترسی داشته باشند.
- غیرفعالکردن پروتکلهایی مثلCDPیاLLDPروی پورتهای دوربیناین پروتکلها ممکن است اطلاعات شبکه را فاش کنند.
تنظیماتفایروالبرای VLAN دوربینها
برای ایمنسازی بهتر شبکه نظارتی، تنظیم درست فایروال در لایه ۳ ضروری است. در ادامه مهمترین قواعد فایروالی برای VLAN دوربینها آورده شده
| هدف | Rule پیشنهادی |
| جلوگیری از دسترسی کاربران عادی به دوربینها | Block: VLAN کاربری → VLAN دوربینها |
| اجازه بهNVRبرای دریافت جریان ویدئو | Allow: VLAN دوربینها → VLAN NVR |
| مانعسازی از دسترسی مستقیم اینترنت بهVLANدوربینها | Block: VLAN دوربینها → Internet |
| اجازه پشتیبانی فنی فقط از یکVLANمشخص | Allow : VLAN مدیریتی → VLAN دوربینها (با محدودیت IP یا پورت) |
استفاده از فایروال به شما این امکان را میدهد کهشبکه نظارتیخود را از حملات داخلی، تغییر پیکربندی غیرمجاز یا دسترسیهای ناخواسته محافظت کنید.
نتیجهگیری
در شبکههای نظارتی مدرن، بهویژه زمانی که ازدوربین امنیتی شبکهایاستفاده میشود، پیکربندی VLAN یک ضرورت محسوب میشود. جداسازی ترافیک با استفاده از VLAN، نه تنها باعث کاهش تداخل و افزایش امنیت میشود، بلکه مدیریت و گسترش سیستم را نیز سادهتر میکند. انتخاب بین پورتهای تگ شده یا بدون تگ، و همچنین رعایت نکات امنیتی و پیکربندی فایروال، گامی کلیدی در راهاندازیسیستم نظارت تصویریایمن و پایدار است.
