در این مقاله می خواهیم نحوهسوکت زدن کابل شبکهرا به شما آموزش بدهیم. در واقع این سوکت زدن اتصال کابل شبکه تابیده شده به سوکت شبکه می باشد. زمانی که می خواهیم یک شبکه را راه اندازی کنیم، همیشه به یک سری کابل نیاز داریم که به سوکت ها متصل شده اند. برای سوکت زدن لازم است که کابل شبکه به درستی به کانکتور های RJ45 وصل شوند. در واقع این کار همان سوکت زدن است که می خواهیم در این مقاله به شما آموزش دهیم. البته قبل از هرچیز بد نیست که کمی با مفهوم سوکت آشنا بشویم و ببینیم که سوکت چیست و بعد از آن به سراغسوکت زدن کابل شبکهبرویم. در این مقاله با ما همراه باشید که می خواهیم این سوکت زدن را به شما آموزش بدهیم.

در این مطلب با چه مواردی آشنا می شویم؟

• سوکت زدن کابل شبکه
• سوکت چیست؟
• ابزار های مورد نیاز در سوکت زدن کابل شبکه
• نحوه سوکت زدن کابل شبکه

سوکت زدن کابل شبکه

برایسوکت زدن کابل شبکههمیشه به یک سری ابزار خاص نیاز داریم. همچنین این کار باید با دقت بسیار بالایی انجام بشود. سوکت زدن کار حساسی است و باید در انجام آن دقت لازم را به خرج بدهیم. در ادامه این مقاله به تعریف سوکت خواهیم پرداخت، ابزار های مورد نیاز سوکت زدن را معرفی خواهیم کرد و در آخر نیز به سراغ نحوهسوکت زدن کابل شبکهکه در مبحثپشتیبانی شبکهبسیار حائز اهمیت است خواهیم پرداخت. در ادامه همراه ما باشید.

• سوکت چیست؟
• ابزار های مورد نیاز در سوکت زدن کابل شبکه
• نحوه سوکت زدن کابل شبکه
• جدا کردن روکش از سیم ها
• باز کردن سیم های به هم تابیده شده
• قرار دادن سیم ها در سوکت
• پانچ کردن سوکت
• تست کردن کابل شبکه

سوکت چیست؟

در مبحثپشتیبانی شبکه های کامپیوترییکسرورروی یک کامپیوتر خاص کار می کند و همیشه دارای یک سوکت می باشد که به یک شماره پورت خاصی متصل است. سرور در واقع منتظر است تا مشتری درخواست ارتباط برقرار کردن را صادر کند. حال در کلاینت ساید مشتری، نام دستگاهی را که سرور روی آن در حال اجرا شدن است و شماره پورتی که سرور روی آن گوش می کند را می داند. حال برای ایجاد کردن درخواست اتصال، کلاینت سعی می کند که با سرور در دستگاه و پورت سرور ارتباط بگیرد. کلاینت باید خودش را به سرور معرفی کند و در نتیجه، به شماره پورت محلی وصل می شود و این معمولا بوسیله سیستم تعیین می شود. اگر همه چیز طبق روال درست باشد، سرور اتصال را می پذیر. سپس، سرور یک سوکت جدید، متصل به همان درگاه محلی را دریافت می کند.

سوکت که درسوکت زدن کابل شبکهبسیار با آن درگیر خواهیم بود در واقع یکی از نقاط پایانی یک ارتباط دو طرفه بین دو برنامه در حال اجرا در شبکه است. یک سوکت به شماره درگاه متصل است تا لایهTCPبتواند برنامه ای که در واقع قرار است داده به آن فرستاده شود را شناسایی کند. حال بخش پایانی ما ترکیبی از آدرس آی پی و شماره پورت می باشد. هر اتصال TCP را می شود به طور منحصر به فرد توسط دو نقطه انتهایی شناسایی کرد. برای همین هم می توانید چندین ارتباط بین هاست و سرور خود داشته باشید. حال بسته java.net می آید و در بستر جاوا یک کلاس سوکت را فراهم می کند. این اتصال بین جاوا و دیگر برنامه، در شبکه پیاده سازی می شود. کلاس سوکت در بالای پیاده سازی، وابسته به سیستم عامل است و جرئیات هر سیستم خاص از برنامه جاوا را پنهان می کند.

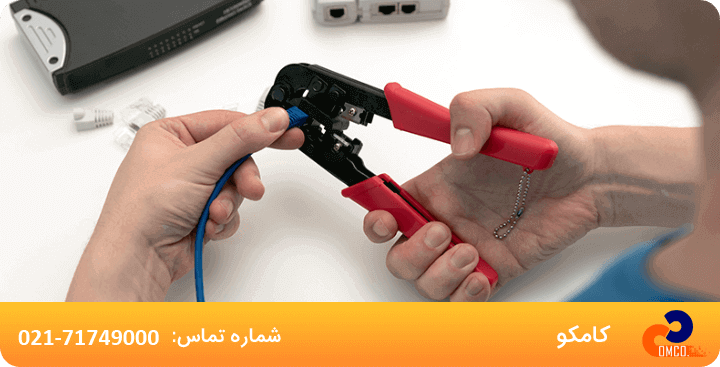

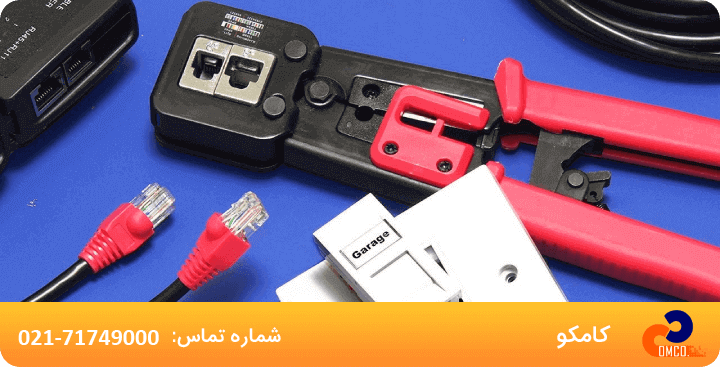

ابزار های مورد نیاز در سوکت زدن کابل شبکه

قبل از اینکه وارد مبحث “سوکت زدن کابل شبکه” بشویم لازم است که ابزار های کارمان را به منظورنگهداری شبکهبشناسیم. این ابزار ها عبارتند از

کابل شبکه: کابل هایی که برای وصل کردن دستگاه هایی مثل سوئیچ، روتر و کامپیوتر های شخصی برای انتقال داده ها استفاده می شوند.

تستر کابل: برای اینکه اطمینان حاصل کنیم که اتصال کابل شبکه به سوکت انجام گرفته است به آن نیاز داردیم.

روکش سوکت شبکه: برای اینکه سوکتآسیبنبید، باید از روکش سوکت شبکه استفاده کنیم.

سیم چین: از این وسیله باید برای بریدن سیم های اضافی استفاده کنیم.

سوکت RJ45: برای اینکه کابل به تجهیزات مختلف وصل بشود باید از این نوع سوکت ها استفاده کنیم.

آچار شبکه: این وسیله در واقع کابل های شبکه را به سوکت های RJ45 پانچ می کند.

استریپر: استریپر در واقع وسیله ای هستش که برای جدا کردن قسمت روکش از زوج سیم استفاده می کنند.

انتخاب نوع استاندارد و نوعرنگ بندیکابل: این مورد کاملا بستگی به کار شما دارد و اینکه قرار است دقیقا در کجا کابل کشی انجام بشود.

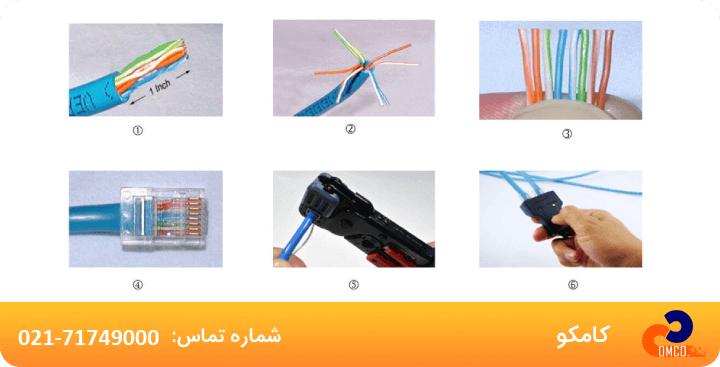

نحوه سوکت زدن کابل شبکه

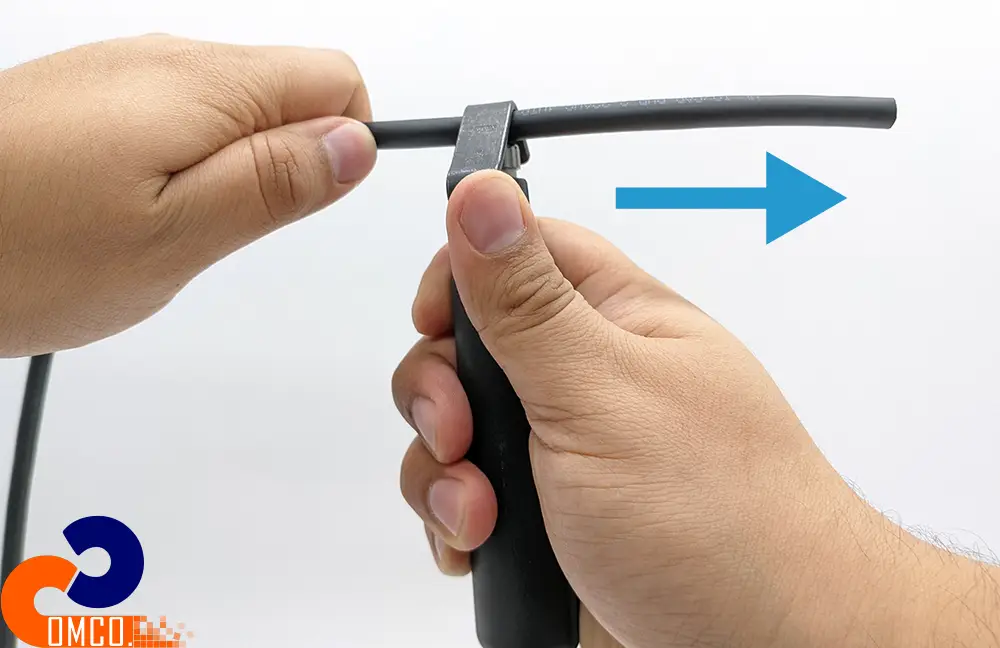

جدا کردن روکش از سیم ها

در مرحله اولسوکت زدن کابل شبکهباید روکش کابل را جدا کنیم و برای این کار بهتر است از استریپر کمک بگیریم. به جز استریپر بهتر است که از چیز دیگری استفاده نکنیم تا به زوج سیم ها آسیب نزنیم و روکش کابل هم تمیز بریده شود. برای اینکه کار به درستی انجام بشود کابل را بین دهانه و تیغه استریپر قرار می دهیم و 2 یا 3 دور می چرخانیم. باید حواسمان باشد که روکش را تا حدی جدا کنیم که به سیم ها آسیب وارد نشود و بعد از جدا کردن هم باید مطمئن شویم که زوج سیم های آسیبی ندیده اند. اندازه استاندارد برای قسمت بدون روکش هم چیزی حدود 1.5 تا 2 سانتی متر می باشد.

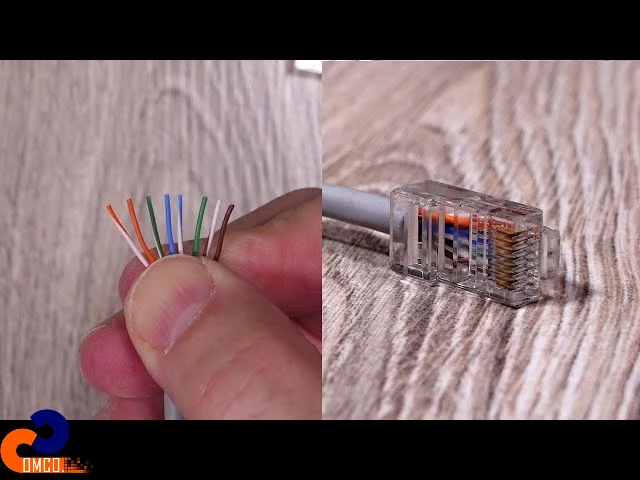

باز کردن سیم های به هم تابیده شده

در مرحله دوم سوکت زدن کابل شبکه باید بعد از اینکه روکش سیم ها را جدا کردیم، آن ها را به حالت 4 زوج به هم تابیده بگذاریم. حالا باید نوع استاندارد مورد نظر را انتخاب کنیم. بهترین روش هم این است که سیم ها را صاف بین انگشت خود قرار بدهیم. برای سوکت زدن بهتر هم باید این سیم ها را طوری برش بزنیم که 8 سیم در یک راستا قرار بگیرند. حتما قسمت بالای سیم ها را هم برش بدهید تا از پایه، 12.5 میلی متر فاصله داشته باشند. هنگام انجامخدمات پشتیبانی شبکه و سخت افزارباید همواره به نحوه جدا کردن روکش سیم ها توجه کامل داشت.

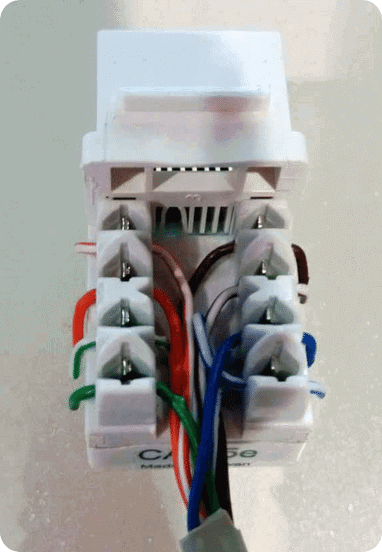

قرار دادن سیم ها در سوکت

در مرحله بعد سوکت زدن کابل شبکه باید سیم ها را صاف و مرتب کنیم و مطمئن بشیم که سر همه سیم ها در یک راستا قرار دارد. هر تک دانه سیم باید کاملا دقیق در پین ها کانکتور وارد بشود.

پانچ کردن سوکت

اول از همه سوکت را به آرامی و با دقت در آچار شبکه قرار بدهید، فشار محکمی به دستگیره آچار بیاورید و وقتی که صدای تق را شنیدید، آن را رها کنید. این نکته را هم در نظر داشته باشید که اگر می خواهید از شل بودن کابل مطمئن شوید، حتما قبل از در آوردن سوکت، از آچار کمی کابل را بکشید تا مطمئن بشید سیم ها شل نباشند.

تست کردن کابل شبکه

در مرحله آخر سوکت زدن کابل شبکه باید مطمئن شوید که کابلتان را به درستی سوکت زده اید. اگر البته دستگاه تستر کابل هم دارید که می توانید با آن در کمترین زمان تست را انجام بدهید، حتما این کار را انجام دهید ولی اگر ندارید، با دو دستگاه (کامپیوتر) آن را تست کنید.

انواع کابل های شبکه و تفاوت های آنها

1.کابل CAT5

• سرعت انتقال دادهتا 100 مگابیت بر ثانیه (Mbps).
• پهنای باندتا 100 مگاهرتز (MHz).
• کاربردمناسب برای شبکه‌های کوچک خانگی و دفاتر کوچک.

2.کابل CAT5e

• سرعت انتقال دادهتا 1 گیگابیت بر ثانیه (Gbps).
• پهنای باندتا 100 مگاهرتز.
• کاربردبهبود یافته از CAT5 با کاهش نویز و تداخل، مناسب برای شبکه‌های خانگی و کسب‌وکارهای کوچک.

3.کابل CAT6

• سرعت انتقال دادهتا 10 گیگابیت بر ثانیه (Gbps) در مسافت‌های کوتاه.
• پهنای باندتا 250 مگاهرتز.
• کاربردمناسب برای شبکه‌های بزرگ‌تر و حرفه‌ای با نیاز به سرعت بالا.

4.کابل CAT6a

• سرعت انتقال دادهتا 10 گیگابیت بر ثانیه.
• پهنای باندتا 500 مگاهرتز.
• کاربردکاهش تداخل و نویز، مناسب برای مراکز داده و شبکه‌های پیشرفته.

5.کابل CAT7

• سرعت انتقال دادهتا 10 گیگابیت بر ثانیه.
• پهنای باندتا 600 مگاهرتز.
• کاربرددارای محافظت بهتر، مناسب برای کاربردهای حساس به نویز و مراکز داده.

6.کابل CAT8

• سرعت انتقال دادهتا 40 گیگابیت بر ثانیه.
• پهنای باندتا 2000 مگاهرتز.
• کاربردمناسب برای شبکه‌های دیتا سنتر و انتقال داده‌های حجیم با سرعت بسیار بالا.

تفاوت‌ها

• پهنای باند و سرعتبا افزایش دسته کابل، پهنای باند و سرعت انتقال داده افزایش می‌یابد.
• مقاومت در برابر نویزکابل‌های بالاتر مانند CAT6a و CAT7 دارای مقاومت بیشتری در برابر نویز و تداخل هستند.
• کاربردانتخاب کابل بستگی به نیاز شبکه، بودجه و محیط استفاده دارد.

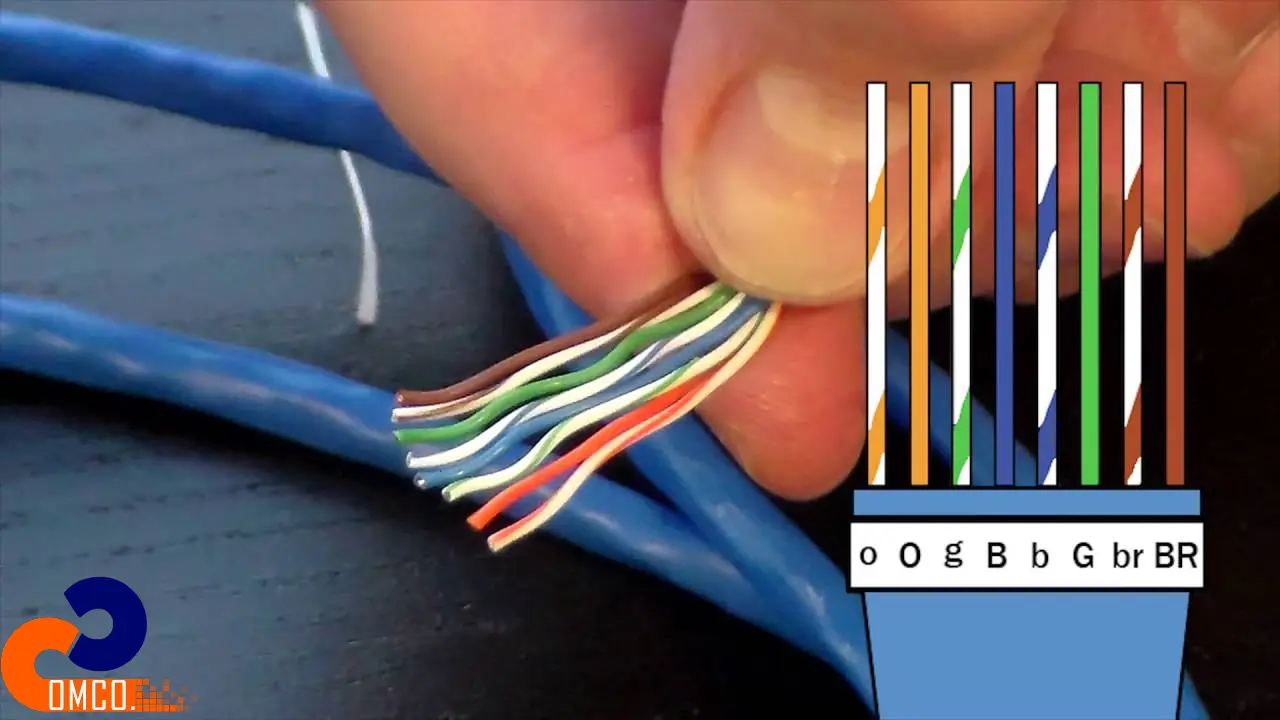

استانداردهای رنگ بندی T568A و T568B

توضیحات

• T568Aاین استاندارد بیشتر در شبکه‌های دولتی و سیستم‌های تلفنی استفاده می‌شود.
• T568Bاین استاندارد در شبکه‌های تجاری و خانگی مدرن رایج‌تر است و در ایالات متحده کاربرد بیشتری دارد.

کاربردها

• یکسان‌سازیدر یک شبکه، همه کابل‌ها باید از یک استاندارد پیروی کنند.
• کابل کراس‌اوریک سر باید به صورت T568A و سر دیگر به صورت T568B باشد.

این جدول کمک می‌کند تا به راحتی رنگ‌بندی سیم‌ها را برای هر دو استاندارد بشناسید و در نصب کابل‌های شبکه از آنها استفاده کنید.

اشتباهات رایج در فرایند سوکت زدن کابل شبکه

1.ترتیب اشتباه سیم‌ها

• مشکلسیم‌ها به ترتیب نادرست قرار می‌گیرند.
• راه‌حلاستفاده از استانداردهای T568A یا T568B و چک کردن دوباره ترتیب رنگ‌بندی.

2.اتصال نادرست سیم‌ها به سوکت

• مشکلسیم‌ها به‌درستی در سوکت جا نمی‌گیرند.
• راه‌حلاطمینان از قرارگیری صحیح سیم‌ها در سوکت قبل از پانچ کردن و استفاده از ابزار مناسب.

3.برش نادرست روکش سیم

• مشکلسیم‌ها در حین جدا کردن روکش، آسیب می‌بینند.
• راه‌حلاستفاده از ابزار استریپر مناسب برای جدا کردن روکش بدون آسیب به سیم‌ها.

4.عدم تست کابل پس از نصب

• مشکلکابل نصب شده تست نمی‌شود و مشکلات احتمالی شناسایی نمی‌شوند.
• راه‌حلاستفاده از تستر کابل شبکه برای اطمینان از اتصال صحیح تمامی سیم‌ها.

5.فشار نامناسب در هنگام پانچ کردن

• مشکلسوکت به درستی پانچ نمی‌شود.
• راه‌حلاستفاده از ابزار پانچ با کیفیت و اعمال فشار مناسب برای اطمینان از اتصال صحیح.

نکات مهم

• همیشه از استانداردهای رنگ‌بندی معتبر پیروی کنید.
• قبل از شروع کار، تمامی ابزارهای لازم را آماده کنید.
• پس از اتمام کار، حتماً اتصال را تست کنید تا از صحت آن اطمینان حاصل شود.

سوکت زدن کابل‌های شبکه در محیط‌های صنعتی و شرایط سخت

سوکت زدن کابل‌های شبکه در محیط‌های صنعتی و شرایط سخت می‌تواند چالش‌های خاصی را به همراه داشته باشد که باید به دقت مورد توجه قرار گیرد. این چالش‌ها ممکن است شامل مواجهه با شرایطی مانند دمای بالا یا پایین، رطوبت، گرد و غبار، تداخلات الکترومغناطیسی (EMI)، و ارتعاشات شدید باشد. در این بخش، به نکات مهمی که باید در هنگام سوکت زدن کابل‌ها در چنین شرایطی رعایت شوند، اشاره خواهیم کرد.

1. انتخاب کابل و سوکت مناسب برای محیط‌های صنعتی

• کابل‌های مقاوم در برابر شرایط سختدر محیط‌های صنعتی، استفاده از کابل‌های شبکه‌ای که برای شرایط سخت طراحی شده‌اند، ضروری است. کابل‌هایCAT6aوCAT7معمولاً برای این محیط‌ها مناسب‌تر هستند، زیرا دارای لایه‌های حفاظتی قوی‌تری هستند که می‌توانند از کابل در برابر تداخلات الکترومغناطیسی و آسیب‌های فیزیکی محافظت کنند.
• سوکت‌های صنعتیاستفاده از سوکت‌های RJ45 صنعتی که دارای محافظت‌های اضافی در برابر گرد و غبار و رطوبت هستند، توصیه می‌شود. این سوکت‌ها معمولاً دارای پوشش‌های مقاوم‌تری هستند که از ورود عوامل خارجی به داخل سوکت جلوگیری می‌کنند.

2. محافظت در برابر تداخلات الکترومغناطیسی (EMI)

• کابل‌های شیلدداردر محیط‌های صنعتی، کابل‌های شبکه ممکن است در معرض تداخلات الکترومغناطیسی (EMI) قرار بگیرند که می‌تواند باعث اختلال در انتقال داده‌ها شود. برای جلوگیری از این مشکل، استفاده از کابل‌های شیلددار (مانندSTPیاFTP) توصیه می‌شود. این کابل‌ها دارای لایه‌های فلزی هستند که از کابل در برابر EMI محافظت می‌کنند.
• سوکت‌های شیلددارهمچنین باید از سوکت‌های شیلددار RJ45 استفاده شود که بتواند اتصال زمین مناسبی فراهم کند و از کابل‌های شیلددار پشتیبانی کند.

3. مدیریت کابل در شرایط دشوار

• حفاظت مکانیکیدر محیط‌های صنعتی، کابل‌ها ممکن است در معرض آسیب‌های مکانیکی مانند خم شدن بیش از حد، فشارهای شدید یا برخورد با اجسام سنگین قرار بگیرند. استفاده از محافظ‌های کابل (Cable Guards) و کانال‌های کابل (Cable Trays) می‌تواند به جلوگیری از این آسیب‌ها کمک کند.
• کابل‌کشی منظم و ایمندر محیط‌های صنعتی، اطمینان از نظم و ایمنی در کابل‌کشی بسیار مهم است. کابل‌ها باید به صورت منظم و دور از منابع حرارتی یا ماشین‌آلات سنگین کشیده شوند تا از آسیب‌های احتمالی جلوگیری شود.

4. مقاومت در برابر شرایط آب و هوایی و مواد شیمیایی

• کابل‌های مقاوم در برابر رطوبت و مواد شیمیاییدر محیط‌های صنعتی که ممکن است کابل‌ها در معرض رطوبت بالا یا مواد شیمیایی قرار بگیرند، استفاده از کابل‌هایی که دارای پوشش‌های مقاوم در برابر رطوبت و مواد شیمیایی هستند، ضروری است.
• سوکت‌های ضدآبدر شرایطی که کابل‌ها و سوکت‌ها ممکن است با آب یا مواد شیمیایی تماس پیدا کنند، استفاده از سوکت‌های ضدآب و محافظ‌های مخصوص برای اتصالات شبکه‌ای توصیه می‌شود.

5. نصب و نگهداری در شرایط دشوار

• نصب دقیقدر محیط‌های صنعتی، نصب دقیق و صحیح کابل‌ها و سوکت‌ها اهمیت بیشتری دارد. کابل‌ها باید با دقت بریده شوند و سوکت‌ها به درستی و با استفاده از ابزارهای مناسب نصب شوند تا از عملکرد صحیح شبکه اطمینان حاصل شود.
• نگهداری و تست منظمبه دلیل شرایط سخت محیطی، کابل‌ها و اتصالات باید به‌طور منظم تست و بررسی شوند تا از سلامت آن‌ها اطمینان حاصل شود. استفاده از تسترهای کابل شبکه برای اطمینان از برقراری صحیح ارتباطات، ضروری است.

6. ایمنی در نصب و کار با کابل‌ها

• رعایتنکات ایمنیدر محیط‌های صنعتی، رعایت نکات ایمنی هنگام کار با کابل‌ها و سوکت‌ها بسیار مهم است. باید از ابزارهای عایق‌بندی شده استفاده شود و دستورالعمل‌های ایمنی رعایت شوند تا خطرات الکتریکی کاهش یابد.
• آموزش کارکنانکارکنانی که مسئول نصب و نگهداری کابل‌های شبکه در محیط‌های صنعتی هستند، باید آموزش‌های لازم در زمینه ایمنی و استفاده صحیح از ابزارها را دیده باشند.
