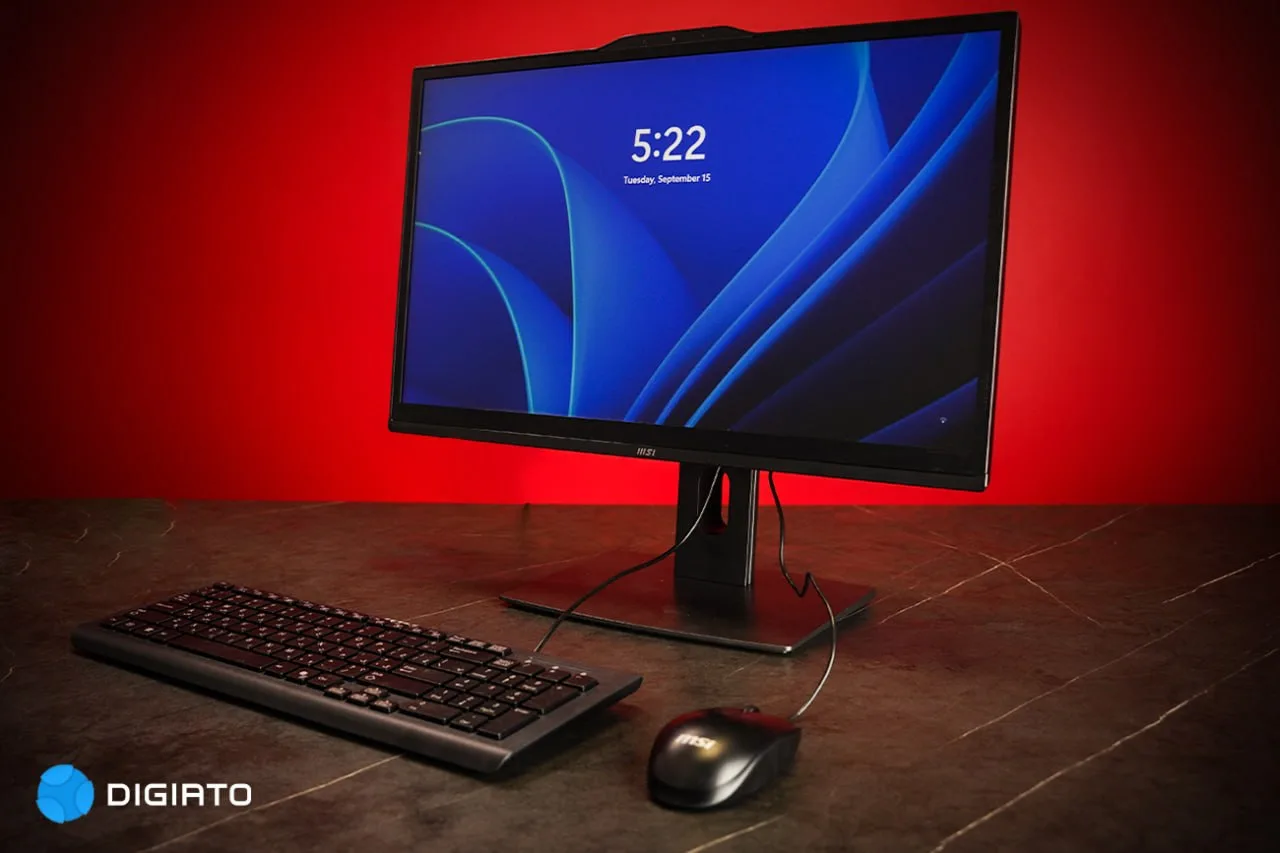

معرفی و بررسی آل‌این‌وان PRO 22X 14M MSI

امروز در این مطلب سراغ بررسی یکی از آل‌این‌وان‌های MSI می‌رویم که در بازار ایران با نام PRO 22X 14M KVM Series شناخته می‌شود، اما بر اساس اسناد رسمی، نام این سریPRO AP222 14MAاست. در این بررسی قصد نداریم صرفاً به کاتالوگ محصول اکتفا کنیم؛ قاب پشتی دستگاه را باز می‌کنیم تا کیفیت مهندسی، طراحی داخلی و کاربرد واقعی قطعات را از نزدیک ببینیم.

تماشا در XNET

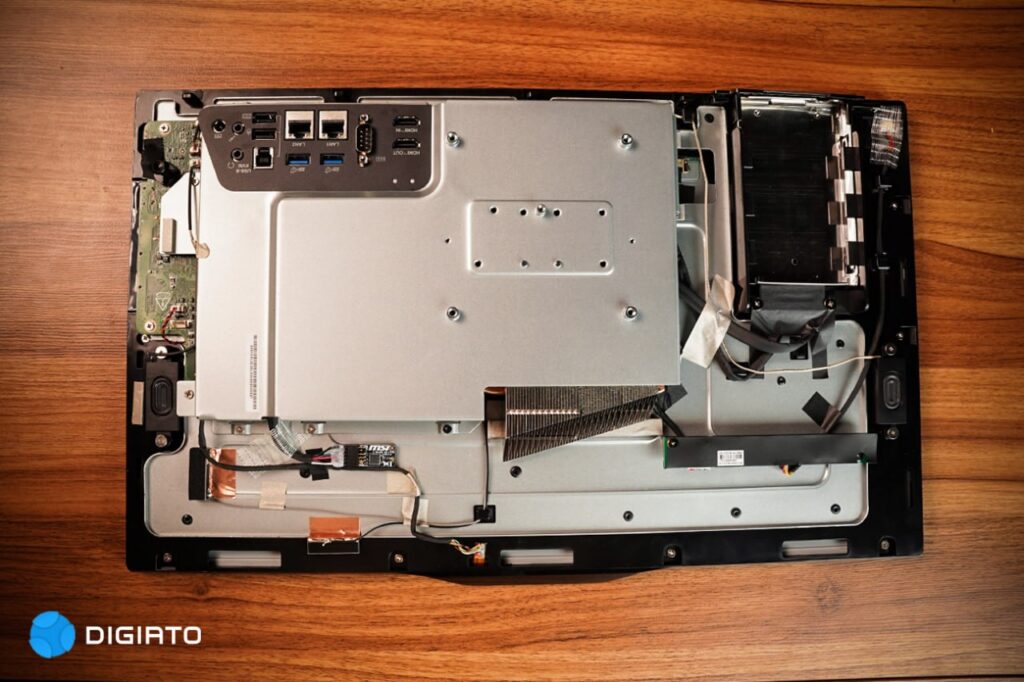

طراحی داخلی و شیلد فلزی (Metal Shield)

اولین بخشی که پس از باز کردن دستگاه جلب توجه می‌کند، شیلد فلزی بزرگ آن است. این شیلد صرفاً برای استحکام بدنه نیست؛ بلکه نقش بسیار مهمی در کاهش تداخلات الکترومغناطیسی (EMI) دارد و از ایجاد نویز جلوگیری می‌کند. در طراحی این شاسی، مسیرهای مشخصی برای تخلیه ایمن بار الکتریسیته ساکن (ESD) در نظر گرفته شده تا هیچ آسیبی به مدارهای حساس وارد نشود. همچنین، گسکت‌های فلزی اطراف پورت‌ها اتصال دقیقی بین شیلد و بدنه ایجاد می‌کنند تا در صورت بروز شوک الکتریکی، انرژی مستقیماً به مسیر محافظ منتقل شود.

مادربرد و جانمایی پورت‌ها

• هیچ کابل اکستندر (Extension Cable) یا برد واسطی در این مسیر وجود ندارد.
• کوتاه شدن مسیر انتقال سیگنال باعث حفظ حداکثر سرعت پورت‌ها می‌شود.
• احتمال خرابی‌های رایج ناشی از اتصالات کابلی داخلی به‌شدت کاهش می‌یابد.

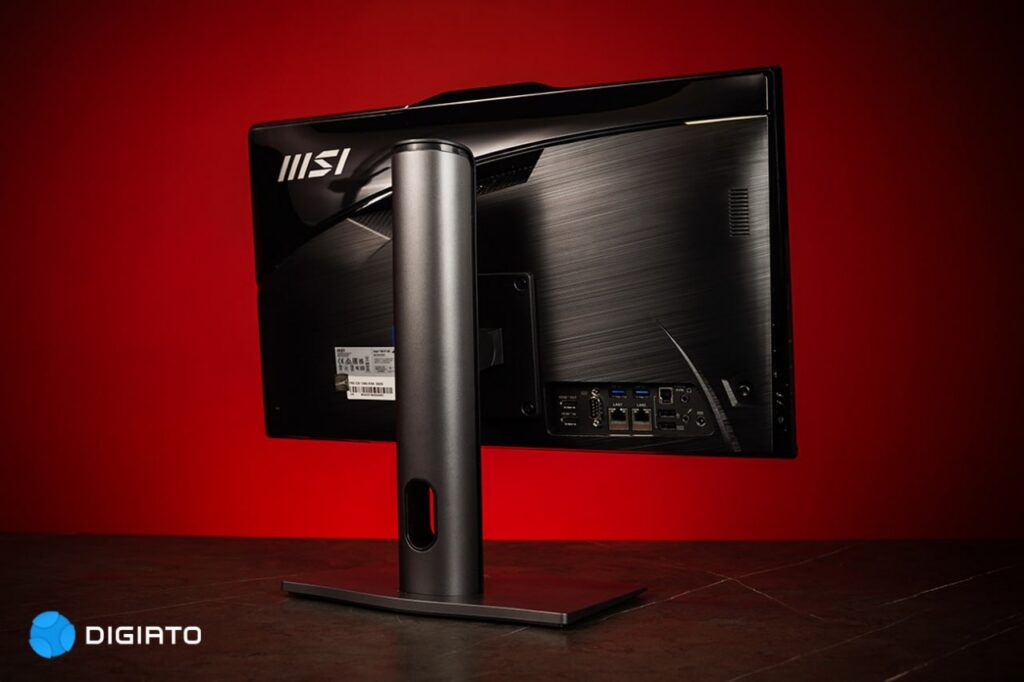

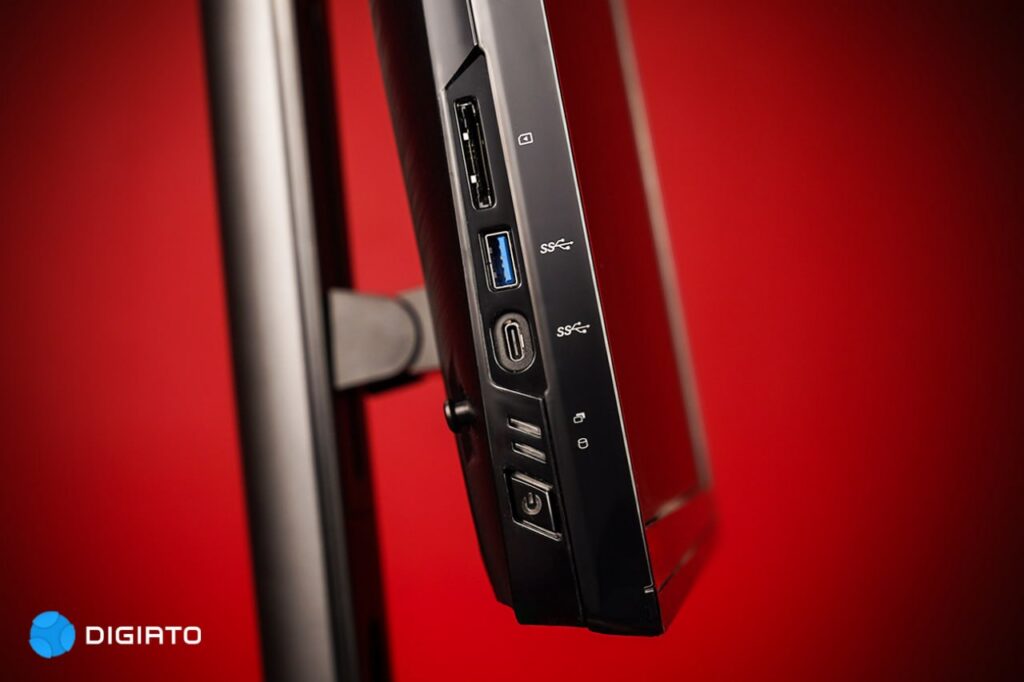

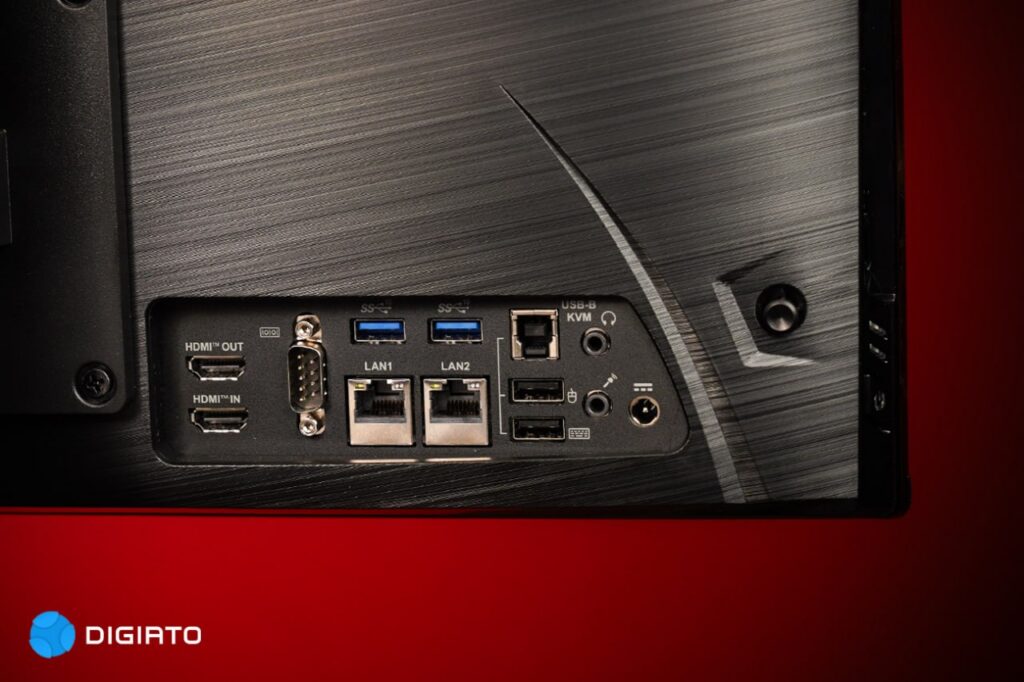

از نظر دسترسی نیز، هیچ پورتی در زیر دستگاه مخفی نشده است. تمامی پورت‌ها، از جمله دو پورت USB 2.0، پورت‌های شبکه و خروجی‌های تصویر در پشت و کناره‌ها قرار گرفته‌اند که برخلاف بسیاری از مدل‌های بازار، دسترسی کاربر را بسیار راحت‌تر می‌کند.

قابلیت KVM؛ عملکرد و امنیت کاربردی‌ترین ویژگی این کالا، مجهز بودن به سوییچ KVM داخلی است. برای نمایش این قابلیت، یک مینی‌پیسی MSI Cubi NUC نیز در کنار دستگاه قرار داده‌ایم. بدون نیاز به نصب هیچ نرم‌افزاری، فقط با دو اتصال ساده KVM فعال می‌شود

• اتصال کابل USB Type-B از مینی‌پیسی به پورت مخصوص آپ‌استریم (Upstream) آل‌این‌وان.
• اتصال خروجی HDMI مینی‌پیسی به ورودی HDMI (HDMI-in) آل‌این‌وان.

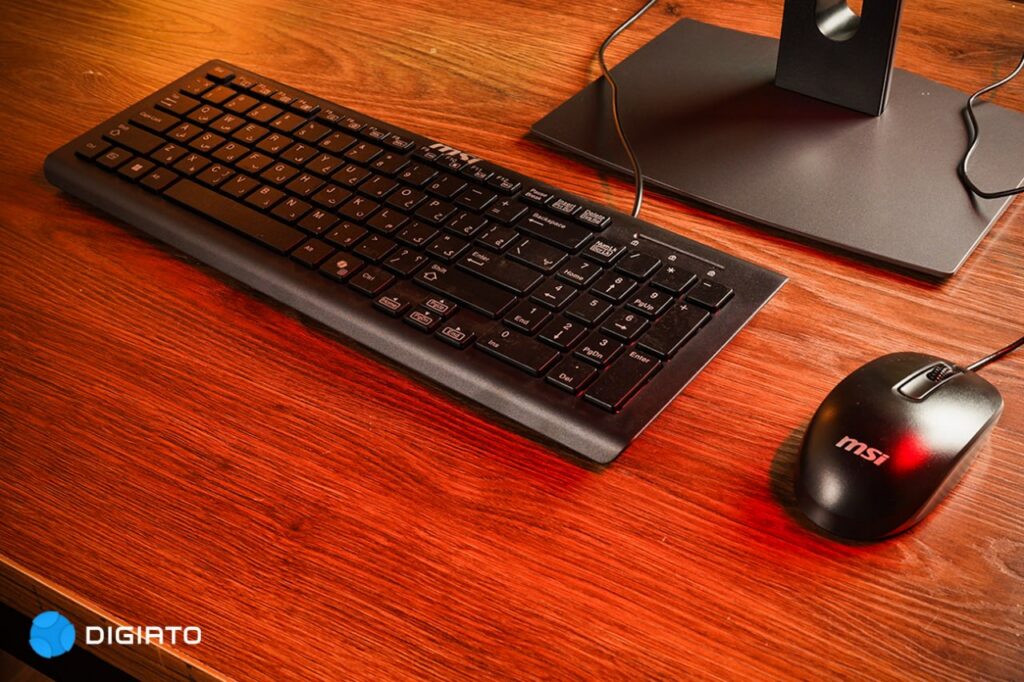

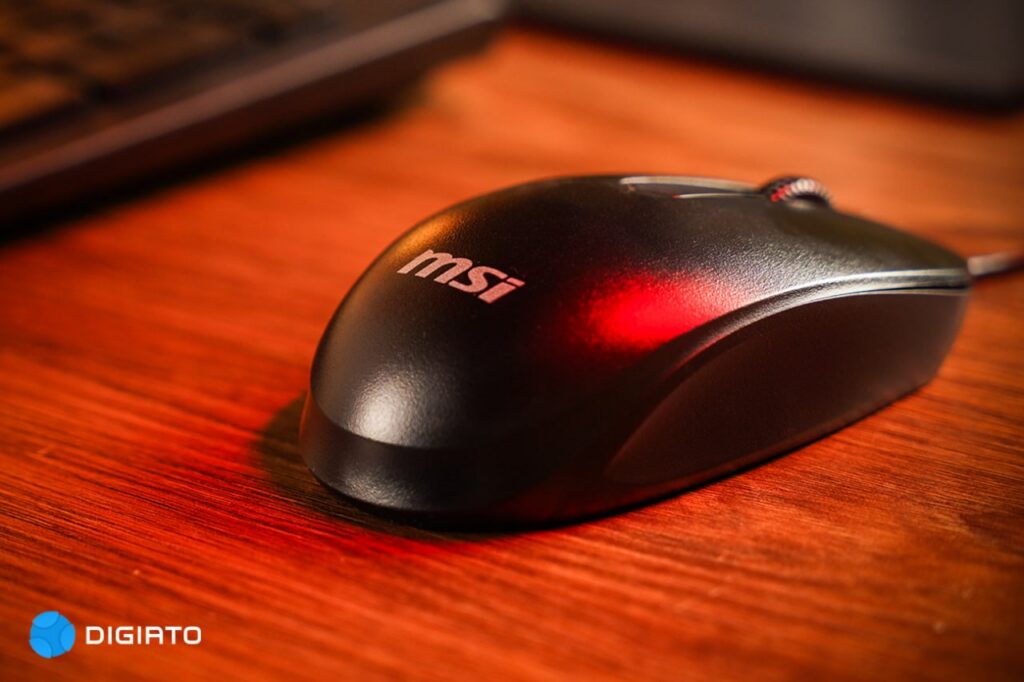

اکنون با همان یک ست موس و کیبوردی که به آل‌این‌وان متصل است، می‌توانید هر دو سیستم را کنترل کنید. کاربرد اصلی این سیستم در سازمان‌های دولتی و بانک‌هاست. با توجه به حوادث اخیر سایبری، جداسازی اینترنت از شبکه داخلی یک الزام امنیتی است. با این سوییچ، می‌توانید شبکه امن داخلی (Intranet) را روی آل‌این‌وان و شبکه اینترنت را روی مینی‌پیسی پیاده کنید. هر دو سیستم به‌صورت همزمان روی میز شما عملیاتی هستند، بدون اینکه هیچ ریسک امنیتی شبکه اصلی را تهدید کند و از طرفی فضای میز کارتان با چندین موس و مانیتور اشغال نمی‌شود.

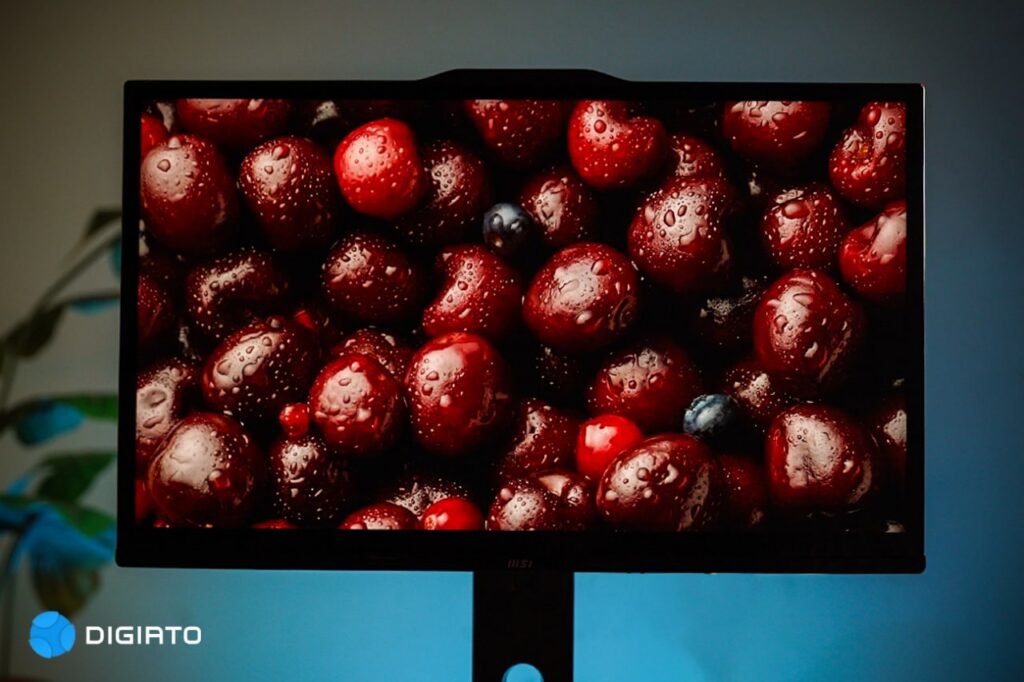

ویژگی‌های مانیتور و اتصالات شبکه سوییچ کردن تصویر بین مانیتور و کامپیوتر دوم به‌سادگی توسط جوی‌استیک دستگاه انجام می‌شود. همچنین به لطف تکنولوژی MSI Instant Display، می‌توانید از این کالا صرفاً به‌عنوان یک مانیتور استفاده کنید؛ به این معنی که برای نمایش تصویر سیستم دوم، اصلاً نیازی به روشن کردن خود آل‌این‌وان نیست. در بخش ارتباطات، وجود دو پورت LAN مجزا (Dual LAN) یک مزیت عالی برای سازمان‌هاست تا در صورت قطعی یکی از شبکه‌ها، از پورت دوم به‌عنوان پشتیبان برای اتصال به اینترنت یا اینترانت استفاده کنند.

جزئیات فنی و ارتقاپذیری

• فضای ذخیره‌سازی: دستگاه دارای طراحی ارتقای سریع (Rapid Upgrade Design) است که اجازه می‌دهد بدون نیاز به باز کردن براکت اصلی، هارد یا SSD های ۲.۵ اینچی را به‌راحتی اضافه یا تعویض کنید.
• پورت صنعتی: وجود پورت مستقیم COM روی مادربرد، اتصال دستگاه به تجهیزات صنعتی و فروشگاهی را بدون نیاز به مبدل فراهم می‌کند.
• نرم‌افزار اختصاصی: این مدل به نرم‌افزار مدیریت منابع MSI Center مجهز است؛ امکانی که در آل‌این‌وان‌های مونتاژ داخل معمولاً وجود ندارد.
• پایداری قطعات: قطعات برای کارکرد بی‌وقفه (۲۴/۷) تاییدیه دارند و میانگین زمان بین خرابی (MTBF) دستگاه عدد قابل‌توجه ۲۴۶,۰۰۰ ساعت است که نشان‌دهنده دوام بالای آن در محیط‌های سازمانی است.
