تستر کابل شبکه چیست؟ راهنمای انواع، کاربرد و نحوه تست کابل شبکه

فهرست محتوا

• تستر کابل شبکه چیست؟
• تستر کابل شبکه چه کاری انجام می‌دهد؟
• انواع تستر شبکه کدام‌اند؟
• اجزای تستر کابل شبکه
• تستر شبکه چه خطاهایی را تشخیص می‌دهد؟
• نحوه تست کابل شبکه با تستر
• تستر کابل شبکه چه تست‌هایی را انجام می‌دهد؟
• مقایسه انواع تستر کابل شبکه
• راهنمای خرید تستر کابل شبکه
• قیمت تستر کابل شبکه به چه عواملی بستگی دارد؟
• سوالات متداول

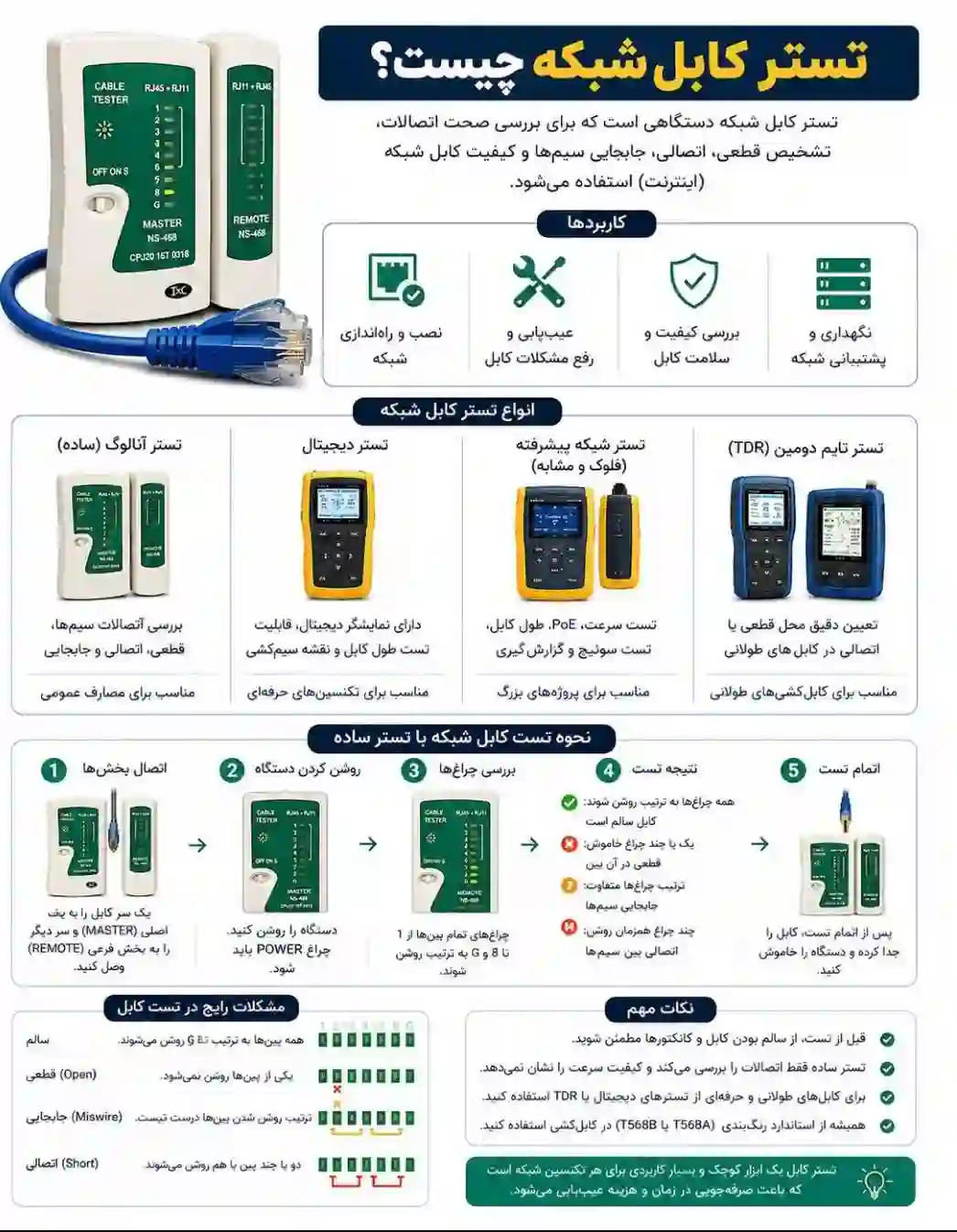

تستر کابل شبکه چه کاری انجام می‌دهد؟

این دستگاه برای بررسی سلامت کابل و صحت اتصال رشته‌های آن استفاده می‌شود. این دستگاه می‌تواند خطاهایی مانند قطعی سیم، اتصال اشتباه پین‌ها، جابه‌جایی زوج‌ها و اتصال کوتاه را شناسایی کند. مدل‌های پیشرفته‌تر نیز قابلیت‌هایی مانند اندازه‌گیری طول کابل، تشخیص محل خطا و تست PoE را ارائه می‌دهند.

برای عیب‌یابی حرفه‌ای‌ترتستر کابل شبکه نویافا مدل Noyafa NF-8601Sمی‌تواند گزینه مناسبی برای تکنسین‌های شبکه باشد و قابلیت‌هایی مانند اندازه‌گیری طول کابل، تشخیص محل خطا، تست PoE و Ping را در اختیار کاربر قرار دهد.

انواع تستر شبکه کدام‌اند؟

تسترهای شبکه را می‌توان بر اساس قابلیت و نوع کاربرد به چند گروه تقسیم کرد

• تستر ساده کابلمناسب بررسی سیم‌بندی و قطعی کابل‌های RJ45.
• تستر حرفه‌ایدارای امکاناتی مانند اندازه‌گیری طول کابل و تشخیص دقیق‌تر خطا.
• تستر PoEبرای بررسی وجود، ولتاژ و وضعیت تغذیه PoE.
• تستر چندمنظورهعلاوه بر کابل شبکه، ممکن است از کابل‌های تلفن یا سایر اتصالات نیز پشتیبانی کند.

اجزای تستر کابل شبکه

این دستگاه معمولاً از دو بخش اصلی تشکیل می‌شود که در دو سر کابل قرار می‌گیرند

1. واحد اصلی (Main)بخش اصلی تستر است که سیگنال آزمایشی را از طریق کابل ارسال می‌کند و نتیجه تست را با چراغ‌های LED یا نمایشگر نشان می‌دهد.
2. واحد گیرنده (Remote)در سمت دیگر کابل قرار می‌گیرد و سیگنال‌های ارسال‌شده را دریافت می‌کند تا وضعیت رشته‌های کابل و نحوه اتصال آن‌ها مشخص شود.

با کمک این دو بخش، می‌توان موارد زیر را بررسی کرد

• صحت اتصال پین‌های دو سر کابل (Wiremap)
• قطعی یا عدم اتصال هر یک از رشته‌های کابل
• جابه‌جایی ترتیب سیم‌ها
• اتصال کوتاه یا سیم‌بندی اشتباه
• خطاهایی مانندSplit PairوCrossed Pair
• طول تقریبی کابل در تسترهای دارای قابلیت اندازه‌گیری طول
• وضعیت PoE در مدل‌هایی که از تست PoE پشتیبانی می‌کنند

در نتیجه، تستر کابل شبکه فقط برای پیدا کردن «قطعی کابل» نیست؛ بلکه می‌تواند در مدت کوتاهی مشخص کندسیم‌بندی کابل درست انجام شده یا کدام بخش از اتصال نیاز به اصلاح دارد.البته میزان و دقت این تست‌ها به نوع و امکانات دستگاه بستگی دارد.

تستر شبکه چه خطاهایی را تشخیص می‌دهد؟

بسته به مدل تستر، خطاهای مختلفی قابل شناسایی هستند؛ از جمله

• قطعی یا قطع شدن یکی از رشته‌ها
• اتصال کوتاه
• جابه‌جایی ترتیب سیم‌ها
• اتصال نادرست زوج‌ها (Split Pair)
• سیم‌بندی اشتباه کانکتور RJ45
• در مدل‌های پیشرفته‌تر، محل تقریبی خطا و برخی مشکلات کابل

نحوه تست کابل شبکه با تستر

برای تست کابل، ابتدا دو سر کابل را به پورت‌های تستر و Remote متصل کنید. سپس دستگاه را روشن کرده و نتیجه چراغ‌ها یا نمایشگر را بررسی کنید. اگر ترتیب نمایش پین‌ها مطابق استاندارد کابل باشد، سیم‌بندی صحیح است؛ در غیر این صورت، الگوی نمایش داده‌شده نوع خطا را مشخص می‌کند.

نکتهقبل از تست، بهتر است کابل را از تجهیزات فعال شبکه جدا کنید؛ مگر اینکه دستگاه برای تست روی شبکه یا PoE طراحی شده باشد.

تستر کابل شبکه چه تست‌هایی را انجام می‌دهد؟

نوع تست‌هایی که یک تستر شبکه انجام می‌دهد به مدل و امکانات دستگاه بستگی دارد. تسترهای ساده بیشتر برای بررسی سیم‌بندی و اتصال کابل استفاده می‌شوند، درحالی‌که مدل‌های حرفه‌ای قابلیت‌های بیشتری دارند. مهم‌ترین تست‌هایی که ممکن است توسط تستر کابل شبکه انجام شوند عبارت‌اند از

• تست Wiremapترتیب اتصال پین‌ها و زوج‌های سیم در دو سر کابل را بررسی می‌کند و خطاهایی مانند جابه‌جایی سیم‌ها را نشان می‌دهد.
• تشخیص قطعی کابل (Open)مشخص می‌کند کدام رشته کابل قطع یا به کانکتور متصل نشده است.
• تشخیص اتصال کوتاه (Short)وجود اتصال ناخواسته بین رشته‌های کابل را شناسایی می‌کند.
• تشخیص Split Pairبررسی می‌کند که زوج‌های به‌هم‌تابیده به شکل صحیح در دو سر کابل پانچ یا سوکت شده باشند.
• تست طول کابلدر مدل‌های مجهز به این قابلیت، طول تقریبی کابل و گاهی محل وقوع خطا مشخص می‌شود.
• تست PoEبرخی تسترهای حرفه‌ای می‌توانند وجود PoE، نوع تغذیه و پارامترهای مرتبط با آن را بررسی کنند.
• تست لینک شبکهبعضی مدل‌های پیشرفته می‌توانند اطلاعاتی مانند وضعیت لینک و سرعت مذاکره‌شده را نمایش دهند.

اگر برایبررسی کابل و تجهیزات PoEبه یک تستر کاربردی نیاز داریدتستر شبکه نویافا مدل Noyafa NF-488می‌تواند گزینه مناسبی باشد. این مدل برای کاربرانی کاربردی است که علاوه بر بررسی کابل شبکه، به قابلیت‌های مرتبط باتست PoEنیز نیاز دارند.

نکتهاندازه‌گیری دقیق پارامترهایی مانند افت سیگنال، NEXT، Return Loss و سایر مشخصات عملکردی کابل، معمولاً در حوزه تسترهای تخصصی و دستگاه‌هایتست فلوکقرار می‌گیرد و از قابلیت‌های تسترهای معمولی نیست.

مقایسه انواع تستر کابل شبکه

تسترهای شبکه از نظر امکانات و کاربرد با هم تفاوت دارند. یک مدل ساده ممکن است فقط برای بررسی ترتیب سیم‌ها و تشخیص قطعی مناسب باشد، در حالی که مدل‌های حرفه‌ای امکاناتی مثل اندازه‌گیری طول کابل، تشخیص محل خطا و تست PoE را هم ارائه می‌دهند. جدول زیر تفاوت کلی این مدل‌ها را نشان می‌دهد

نکتهانتخاب تستر مناسب کاملاً به نوع کابل، سطح عیب‌یابی و امکانات موردنیاز شما بستگی دارد؛ برای استفاده‌های معمولی نیازی به خرید مدل‌های حرفه‌ای و گران‌قیمت نیست.

راهنمای خرید تستر کابل شبکه

برای خرید تستر کابل شبکه، اول مشخص کنید دستگاه را برایعیب‌یابی روزمره یا کار حرفه‌ایمی‌خواهید. برای استفاده معمولی، قابلیت‌هایی مثلWiremap، تشخیص قطعی، اتصال کوتاه و جابه‌جایی پین‌هاکافی است. اگر کار تخصصی‌تری انجام می‌دهید، بهتر است سراغ مدلی بروید که امکاناتی ماننداندازه‌گیری طول کابل، تشخیص محل خطا، ردیابی کابل، تست PoE و Pingرا داشته باشد.

در کنار امکانات، بهدقت تست، کیفیت ساخت، نوع نمایشگر، باتری و وجود Remoteهم توجه کنید. مهم‌تر از همه، قابلیت‌های تستر را متناسب با نوع کابل و نیاز کاری خود انتخاب کنید.

اگر به امکانات کامل‌تری نیاز داریدتستر شبکه دیجیتال نویافا NOYAFA NF-8601wگزینه‌ای مناسب برای کاربرانی است که علاوه بر تست کابل، به قابلیت‌هایی مانند اندازه‌گیری طول، ردیابی کابل، تست PoE و Ping نیاز دارند.

قیمت تستر کابل شبکه به چه عواملی بستگی دارد؟

قیمت تستر شبکه بیشتر بهنوع دستگاه، دقت اندازه‌گیری، امکانات تست، پشتیبانی از PoE، قابلیت اندازه‌گیری طول و برندبستگی دارد. تسترهای ساده برای بررسی سیم‌بندی قیمت پایین‌تری دارند، در حالی که مدل‌های حرفه‌ای و چندمنظوره به دلیل امکانات بیشتر گران‌تر هستند.

اگر فقط برای عیب‌یابی کابل‌های شبکه به تستر نیاز دارید، بهتر است به جای پرداخت هزینه برای امکانات غیرضروری، مدلی متناسب با نیاز واقعی خود انتخاب کنید.

سوالات متداول

آیا تستر کابل شبکه قطعی کابل را مشخص می‌کند؟

بله، تسترهای استاندارد می‌توانند قطعی یا عدم اتصال صحیح رشته‌های کابل را تشخیص دهند.

آیا با تستر معمولی می‌توان کیفیت کابل را تأیید کرد؟

خیر. تستر معمولی بیشتر سلامت سیم‌بندی را بررسی می‌کند و برای تأیید کامل عملکرد کابل باید از تجهیزات تخصصی مانند تسترهای استاندارد یا دستگاه فلوک استفاده شود.

بهترین تستر کابل شبکه برای استفاده معمولی کدام است؟

برای استفاده روزمره، مدلی که تست Wiremap، تشخیص قطعی و اتصال اشتباه را انجام دهد معمولاً کافی است. برای انتخاب دقیق‌تر، نوع کابل و قابلیت‌های موردنیاز را در نظر بگیرید.

آیا تستر شبکه برای کابل Cat6 مناسب است؟

بله، به شرطی که تستر از کابل و کانکتور موردنظر پشتیبانی کند. برای تست‌های تخصصی Cat6 و Cat6A، بهتر است از تجهیزات حرفه‌ای و متناسب با استاندارد کابل استفاده شود.

آیا تستر شبکه سرعت کابل را مشخص می‌کند؟

در حالت معمولخیر. تسترهای ساده سرعت واقعی کابل را اندازه‌گیری نمی‌کنند و بیشتر سلامت سیم‌بندی و اتصال را بررسی می‌کنند. برخی تسترهای حرفه‌ای می‌توانند قابلیت یا استاندارد لینک را شناسایی کنند، اما این موضوع با اندازه‌گیری واقعی سرعت انتقال داده متفاوت است.

معنی چراغ‌های تستر شبکه چیست؟

در تسترهای LED، هر چراغ معمولاً نشان‌دهنده یکی از پین‌های کانکتور RJ45 است. روشن شدن چراغ‌ها به ترتیب صحیح نشان می‌دهد که رشته‌های کابل درست متصل شده‌اند. روشن نشدن، جابه‌جایی یا تکرار نشدن یک شماره می‌تواند نشانهقطعی، جابه‌جایی سیم یا اتصال اشتباهباشد.

البته الگوی چراغ‌ها در مدل‌های مختلف یکسان نیست؛ بنابراین برای تفسیر دقیق نتیجه باید به راهنمای همان دستگاه مراجعه کرد.
