معرفی نرم افزار وصل شدن به سوئیچ سیسکو

شده‌اند که بتوانند نیازهای مختلف شبکه‌ها را در سازمان‌های کوچک و بزرگ برآورده کنند. اما برخلاف بسیاری از دستگاه‌های ساده‌ی شبکه، سوئیچ‌های cisco به صورت Plug-and-Play عمل نمی‌کنند و برای بهره‌برداری کامل از امکانات آن‌ها، نیاز به پیکربندی اولیه، مدیریت دقیق و نگهداری منظم دارند.

یکی از چالش‌های اساسی که کاربران پس از خرید سوئیچ‌های سیسکو با آن مواجه می‌شوند، نحوه اتصال به این دستگاه‌ها و انجام تنظیمات لازم است. در این مقاله، قصد داریم روش‌های مختلف اتصال به سوئیچ سیسکو را به شکلی ساده و قابل فهم توضیح دهیم تا شما بتوانید به‌راحتی و بدون دردسر، سوئیچ سیسکو خود را به شبکه متصل کنید و از تمامی امکانات آن بهره‌مند شوید. در ادامه، گام‌به‌گام با ابزارها و نرم‌افزارهای مورد نیاز برای این کار آشنا خواهید شد تا بتوانید با اطمینان بیشتری شبکه خود را مدیریت کنید.

خرید سوئیچ سیسکو از فروشگاه XNET

اگر به دنبال ارتقای شبکه خود هستید و نیاز به یک سوئیچ قدرتمند و قابل اعتماد دارید، فروشگاه “XNET” انتخابی ایده‌آل برای شماست. ما انواع سوئیچ‌های سیسکو را با بهترین قیمت و ضمانت اصالت کالا ارائه می‌دهیم. با خرید از ما، از مشاوره رایگان و پشتیبانی فنی حرفه‌ای بهره‌مند شوید تا بتوانید با اطمینان کامل شبکه خود را مدیریت و پیکربندی کنید. فرصت را از دست ندهید و همین امروزسوئیچ سیسکومورد نیاز خود را سفارش دهید!

معرفی نرم افزار وصل شدن به سوئیچ سیسکو به طور جامع

به عنوان یکی از پرکاربردترین تجهیزات شبکه، از امنیت و کارایی بالایی برخوردارند. اما برای بهره‌برداری کامل از امکانات آن‌ها، نیاز به اتصال صحیح و پیکربندی مناسب دارید. در این راهنمای جامع، روش‌های مختلف اتصال به سوئیچ‌های cisco را از ابتدا تا مدیریت کامل بررسی خواهیم کرد تا به شما کمک کنیم شبکه خود را به بهترین شکل ممکن راه‌اندازی کنید.

اگر می‌خواهید بیشتر با سوئیچ‌های سیسکو و کاربردهای آن‌ها آشنا شوید، توصیه می‌کنیم مقاله‌یسیسکو چیست؟ + کاربرد و ویژگی‌های کلیدیرا مطالعه کنید. این مقاله به شما کمک می‌کند تا درک بهتری از تجهیزات شبکه سیسکو داشته باشید و بتوانید از قابلیت‌های آن‌ها به صورت بهینه استفاده کنید.

اتصال اولیه به سوئیچ سیسکو

وصل شدن به دستگاه برای اولین بار ممکن است چالش‌برانگیز باشد. اما با دنبال کردن این مراحل ساده، می‌توانید به‌راحتی این فرآیند را انجام دهید

1. کابل کنسول را متصل کنیداولین قدم، اتصال کابل کنسول به پورت کنسول سوئیچ و کامپیوتر است.
2. نرم‌افزار اتصال را باز کنیداز نرم‌افزارهایی مانند PuTTY برای ارتباط با سوئیچ استفاده کنید. پارامترهای اتصال معمولاً شامل سرعت انتقال 9600 بیت در ثانیه و سایر تنظیمات پیش‌فرض است.
3. ورود به محیط CLIپس از اتصال موفقیت‌آمیز، وارد محیط Command Line Interface (CLI) شوید و دستورات اولیه را وارد کنید.

آموزش اتصال با استفاده از کابل کنسول

کابل کنسول یکی از پرکاربردترین روش‌های اتصال به سوئیچ سیسکو است. این روش به شما امکان می‌دهد که مستقیماً به پورت کنسول سوئیچ متصل شوید و تنظیمات اولیه را انجام دهید. برای این کار

• مرحله 1کابل کنسول را به پورت کنسول سوئیچ و پورت سریال کامپیوتر متصل کنید.
• مرحله 2نرم‌افزار ترمینال مانند PuTTY یا Tera Term را اجرا کنید و پارامترهای صحیح (سرعت انتقال 9600 بیت در ثانیه، بیت داده 8، بدون بیت برابری، 1 بیت توقف) را تنظیم کنید.
• مرحله 3پس از اتصال موفق، به محیط CLI دسترسی پیدا خواهید کرد و می‌توانید پیکربندی‌های اولیه را انجام دهید.

مدیریت سوئیچ سیسکو از طریق مرورگر وب

برای کاربرانی که به رابط‌های گرافیکی علاقه‌مند هستند، استفاده از مرورگر وب یکی از ساده‌ترین روش‌ها برای مدیریت دستگاه است. در این روش

• مرحله 1آدرس IP اختصاص داده‌شده به سوئیچ را در مرورگر وب وارد کنید.
• مرحله 2اگر از HTTPS استفاده می‌کنید، مطمئن شوید که گواهینامه امنیتی معتبر است.
• مرحله 3پس از ورود به رابط کاربری، می‌توانید تنظیمات مختلف را انجام دهید و سوئیچ را مدیریت کنید.

ارتباط از راه دور: راه‌اندازی و استفاده از Telnet

Telnet یکی دیگر از روش‌های متداول برای اتصال از راه دور به سوئیچ سیسکو است. این روش برای مدیریت از راه دور بسیار مناسب است اما باید در نظر داشت که Telnet اطلاعات را به‌صورت متن ساده منتقل می‌کند و امنیت پایین‌تری نسبت به SSH دارد. برای راه‌اندازی Telnet

• مرحله 1در محیط CLI سوئیچ، با استفاده از دستورات پیکربندی، سرویس Telnet را فعال کنید.
• مرحله 2یک IP معتبر به سوئیچ اختصاص دهید و با استفاده از نرم‌افزار ترمینال مانند PuTTY از راه دور متصل شوید.
• مرحله 3وارد محیط CLI شوید و مدیریت سوئیچ را انجام دهید.

استفاده از PuTTY برای اتصال

در این مقاله، بهمعرفی نرم‌افزار وصل شدن به سوئیچ سیسکومی‌پردازیم و روش‌های مختلف اتصال به سوئیچ‌های cisco را بررسی خواهیم کرد. یکی از مراحل کلیدی در این فرایند، اتصال فیزیکی سوئیچ به کامپیوتر است.

مرحله 1: اتصال سوئیچ به کامپیوترابتدا، سوئیچ را با استفاده از یک کابل سریال استاندارد 9 پین به کامپیوتر وصل کنید.

برای اتصال سوئیچ‌های سیسکو، می‌توانید از کابل کنسول DB9 به RJ45 استفاده کنید، مشروط بر اینکه سوئیچ دارای پورت کنسول RJ45 باشد. این پورت کنسول RJ45 شبیه به درگاه اترنت است و معمولاً با برچسب “CONSOLE” در پشت سوئیچ شناسایی می‌شود.

نکتهبسیاری از لپ‌تاپ‌های جدیدتر فاقد پورت سریال هستند. در این موارد، باید از آداپتور USB به سریال استفاده کنید. هنگام اتصال آداپتور به رایانه، سیستم عامل یک شماره پورت COM به آن اختصاص می‌دهد که معمولاً غیر از COM1 است.

برای پیدا کردن شماره پورت COM صحیح، به این ترتیب عمل کنید

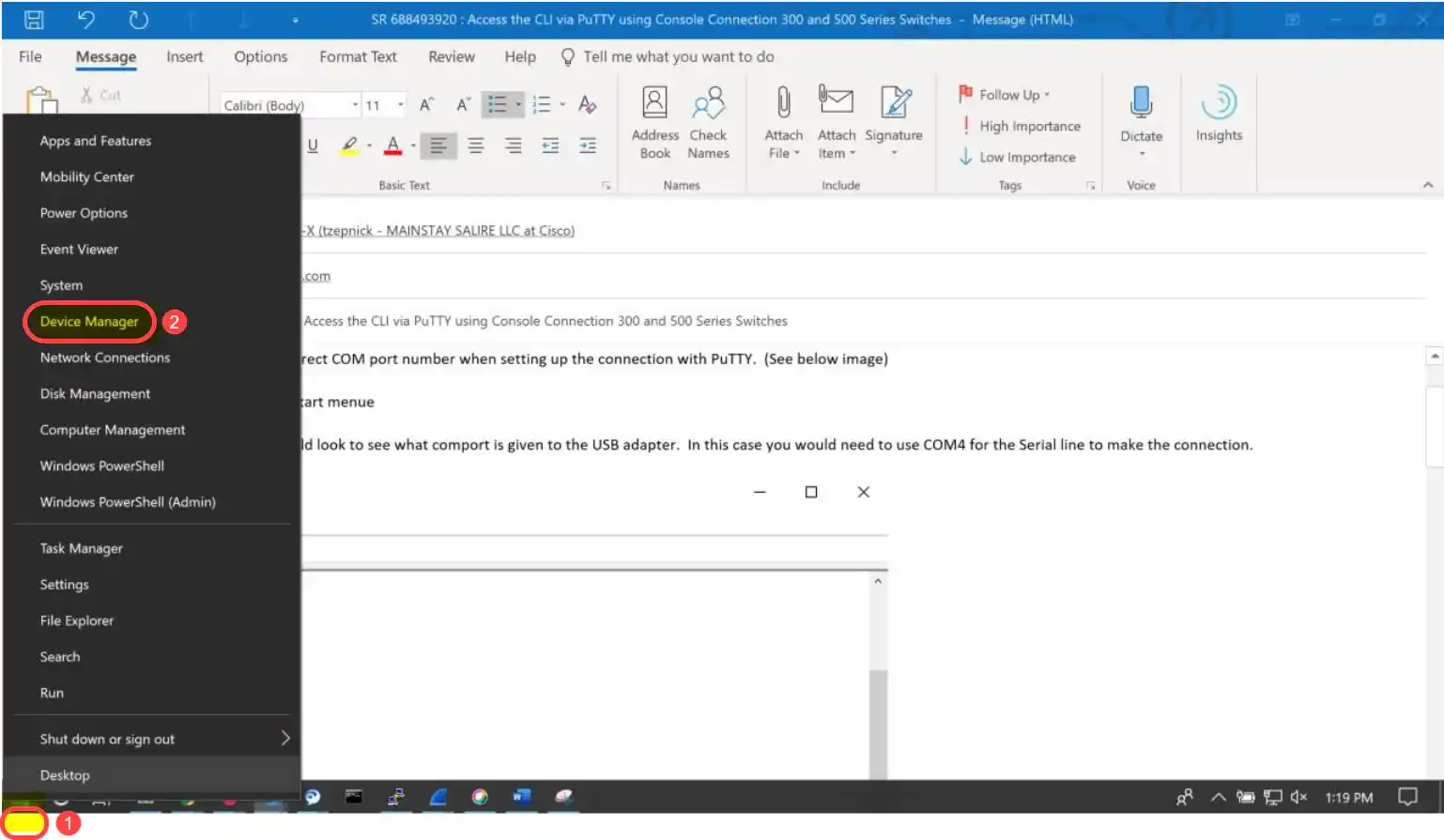

1. بر روی لوگوی ویندوز یا منویStartکلیک راست کنید وDevice Managerرا انتخاب کنید.

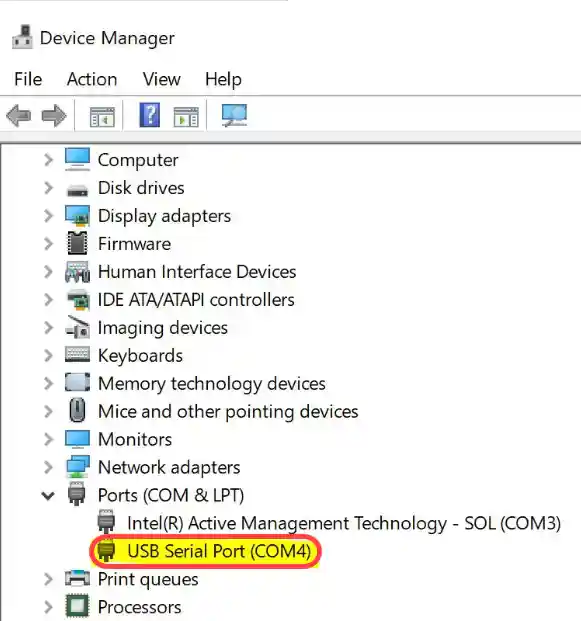

2. در پنجرهDevice ManagerبخشPorts (COM & LPT)را گسترش دهید. شماره پورت COM اختصاص داده شده به آداپتور USB به سریال در اینجا نمایش داده می‌شود.

این اطلاعات به شما کمک می‌کند تا در تنظیمات PuTTY شماره پورت COM صحیح را وارد کنید و به CLI سوئیچ سیسکو دسترسی پیدا کنید.

درDevice Managerباید به دنبال شماره پورت COM اختصاص داده شده به آداپتور USB باشید. برای ایجاد اتصال، از پورت COM4 استفاده کنید.

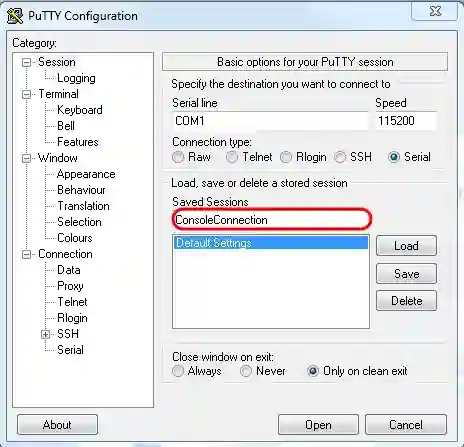

مرحله 2برنامهPuTTYرا باز کنید. پس از اجرای برنامه، پنجره پیکربندی PuTTY به نمایش در می‌آید

مرحله 3در بخشConnection Typeبر روی دکمه رادیوییSerialکلیک کنید.

مرحله 4در قسمتCategoryدر نوار کناری سمت چپ، گزینهSerialرا انتخاب کنید.

صفحهSerial Lineبا گزینه‌های مربوط به کنترل خطوط سریال محلی باز می‌شود

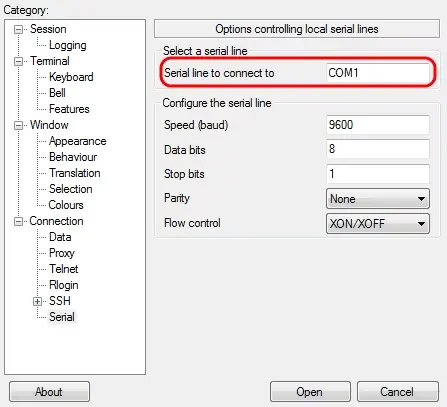

مرحله 5در قسمتSerial line to connect toشماره پورت COM که دستگاه شما به آن متصل است را وارد کنید. پورت پیش‌فرضCOM1است، اما اگر دستگاه شما به پورت دیگری متصل است (مثلاًCOM4)، آن را وارد کنید.

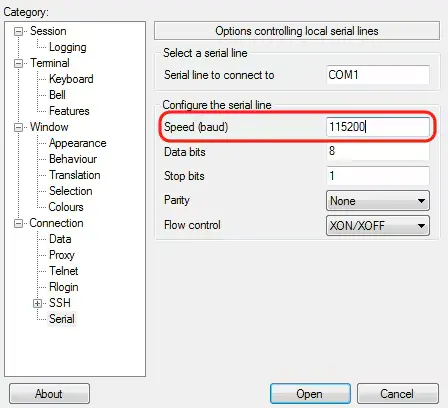

مرحله 6در قسمتSpeed (baud)سرعت انتقال داده‌ای که با سوئیچ شما سازگار است را وارد کنید. برای سوئیچ‌های مدیریت‌شده سری 300 و 500، این مقدار باید روی115200تنظیم شود.

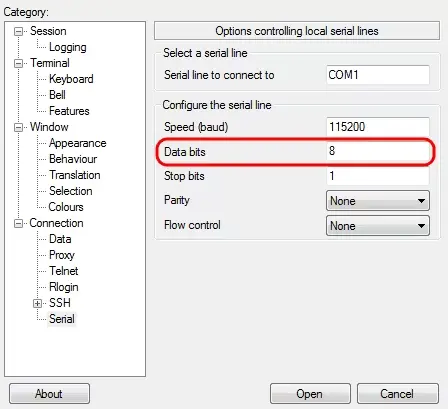

مرحله 7در قسمتData bitsتعداد بیت‌های داده استفاده‌شده برای هر کاراکتر را وارد کنید. مقدار توصیه‌شده8است.

مرحله 16نام کاربری را وارد کنید. نام کاربری پیش‌فرض برای سوئیچ‌های سیسکوciscoاست.

مرحله 17رمز عبور را وارد کنید. رمز عبور پیش‌فرض برای سوئیچ‌هایciscoاست.

پس از وارد کردن نام کاربری و رمز عبور، به رابط خط فرمان (CLI) سوئیچ cisco دسترسی خواهید یافت. اکنون می‌توانید پیکربندی‌های لازم را انجام دهید و از امکانات CLI برای مدیریت سوئیچ استفاده کنید. برای یادگیری نحوه پیکربندی دقیق، به مقالهآموزش گام به گام کانفیک سوئیچ سیسکومراجعه کنید.

پیکربندی و اتصال با استفاده از آدرس IP

استفاده از آدرس IP برای اتصال به سوئیچ سیسکو، یکی از روش‌های رایج و مؤثر است. با استفاده از IP، می‌توانید به‌صورت محلی یا از راه دور به سوئیچ دسترسی پیدا کنید

• مرحله 1مطمئن شوید که سوئیچ به شبکه متصل و یک آدرس IP معتبر به آن اختصاص داده شده است.
• مرحله 2از نرم‌افزارهای مدیریتی مانند PuTTY یا مرورگر وب استفاده کنید و با وارد کردن آدرس IP، به سوئیچ متصل شوید.
• مرحله 3تنظیمات و پیکربندی‌های مورد نظر را اعمال کنید.

مزایای استفاده از SSH برای اتصال امن به سوئیچ‌های سیسکو

SSH (Secure Shell) به دلیل امنیت بالا، جایگزین مناسبی برای Telnet است. در این روش، تمامی اطلاعات به‌صورت رمزگذاری‌شده منتقل می‌شوند

• مرحله 1با دستورات CLI، سرویس SSH را بر روی سوئیچ فعال کنید.
• مرحله 2از نرم‌افزار PuTTY یا هر نرم‌افزار ترمینال دیگری که از SSH پشتیبانی می‌کند، استفاده کنید.
• مرحله 3به‌راحتی و با امنیت بالا به سوئیچ متصل شده و آن را مدیریت کنید.

مقایسه روش‌های مختلف اتصال به سوئیچ سیسکو

برای مدیریت و پیکربندی سوئیچ‌های cisco ، روش‌های مختلفی وجود دارد که هر کدام مزایا و معایب خاص خود را دارند. انتخاب روش مناسب بستگی به نیازهای خاص شما و شرایط محیطی دارد. در این بخش، به بررسی و مقایسه روش‌های مختلف اتصال به سوئیچ‌های سیسکو خواهیم پرداخت تا بتوانید بهترین گزینه را برای مدیریت شبکه خود انتخاب کنید.

شرح جدول

• کابل کنسول
  این روش به صورت مستقیم به پورت کنسول سوئیچ متصل می‌شود و برای پیکربندی اولیه بسیار مفید است. مزیت اصلی این روش اتصال مستقیم و قابل اطمینان بودن آن است. با این حال، نیاز به حضور فیزیکی در محل سوئیچ و استفاده از پورت سریال دارد که ممکن است محدودیت‌هایی ایجاد کند. ابزارهایی مانند PuTTY، Tera Term و HyperTerminal برای این اتصال مناسب هستند.

• HTTP/HTTPS
  استفاده از HTTP یا HTTPS امکان دسترسی به رابط کاربری گرافیکی سوئیچ را فراهم می‌آورد که کار با آن را ساده‌تر می‌کند. با این حال، استفاده از HTTP ممکن است مشکلات امنیتی ایجاد کند و HTTPS نیاز به پیکربندی اضافی دارد. برای این اتصال، نیاز به مرورگر وب دارید.

• Telnet
  این روش امکان دسترسی از راه دور به سوئیچ را فراهم می‌کند و برای پیکربندی سریع مناسب است. اما از نظر امنیتی، اطلاعات به صورت متن ساده منتقل می‌شود که ممکن است خطراتی داشته باشد. ابزارهای مورد استفاده برای Telnet شامل PuTTY، Tera Term و HyperTerminal هستند.

• SSH
  SSH به دلیل رمزگذاری اطلاعات، امنیت بالایی را ارائه می‌دهد. با این حال، برای استفاده از SSH نیاز به تنظیمات اولیه و کلید SSH است. ابزارهایی مانند PuTTY، SecureCRT و Tera Term برای این اتصال مناسب هستند.

• PuTTY
  PuTTY یک نرم‌افزار چندمنظوره است که از پروتکل‌های مختلف مانند Serial، Telnet و SSH پشتیبانی می‌کند. این نرم‌افزار برای انواع مختلف اتصال به سوئیچ‌های سیسکو مناسب است، اما برای هر پروتکل نیاز به تنظیمات اولیه دارد.

نرم‌افزارهای برتر برای اتصال به Cisco switch

انتخاب ابزار مناسب در بازار، نرم‌افزارهای مختلفی برای اتصال به سوئیچ‌های cisco موجود است. از جمله این نرم‌افزارها می‌توان به PuTTY، Tera Term، SecureCRT و HyperTerminal اشاره کرد. انتخاب نرم‌افزار مناسب بستگی به نیازهای شما و ترجیحات شخصی دارد.

رفع مشکلات رایج در اتصال به سوئیچ سیسکو

راهنمای عیب‌یابی در هنگام اتصال به سوئیچ‌های سیسکو، ممکن است با مشکلات مختلفی مواجه شوید. از جمله مشکلات رایج می‌توان به عدم شناسایی پورت کنسول، تنظیمات اشتباه پروتکل‌های ارتباطی و مشکلات شبکه‌ای اشاره کرد. در این بخش، راهکارهایی برای رفع این مشکلات ارائه می‌دهیم تا بتوانید به‌سرعت و بدون دردسر به سوئیچ متصل شوید.
