ترانک شبکه چیست؟ و نحوه نصب و اجرای ترانک

امروز می‌خواهیم درباره یکی از تجهیزات پسیو شبکه یعنی ترانک شبکه صحبت کنیم. ترانک یکی از تجهیزات مهم شبکه است که کاربردهای خاص خود را دارد. اگر به یاد داشته باشید در مقالات قبلی درباره تجهیزات پسیو صحبت کردیم و یکی از این تجهیزات ترانک بود که توضیح کوتاهی درباره آن ارائه شد. در این مقاله به طور کامل به ترانک شبکه و نحوه نصب و اجرای آن می‌پردازیم و مزایا و تفاوت‌های آن با داکت را بررسی می‌کنیم. هدف اصلی ارائه نکات عملی درباره نصب ترانک شبکه و تفاوت آن با داکت است. اگر علاقه‌مند به تجهیزات شبکه هستید، همراه ما باشید که اطلاعات خوبی حاصل خواهید کرد.

ترانک شبکه

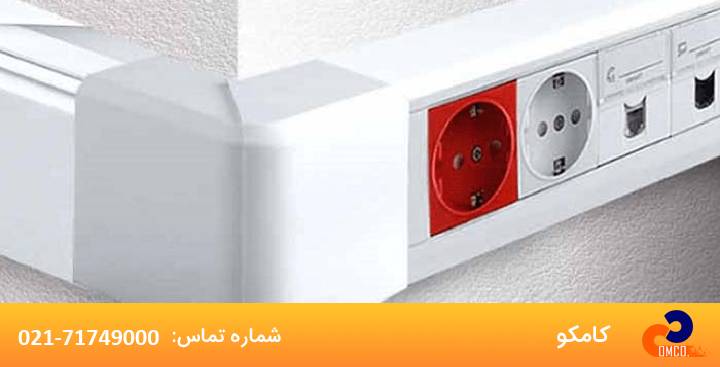

ترانک شبکه در واقع یک محفظه پهن است که امکان نصب مستقیم انواع پریز و مکانیزم‌های مربوطه روی آن فراهم است. روش کار به این شکل است که ابتدا فریم را روی ترانک نصب می‌کنیم و سپس پریزهای مربوطه روی فریم متصل می‌شوند. سیستم ترانکینگ کابل از کابل‌ها در برابر گرد و غبار و نفوذ آب محافظت می‌کند. ترانک محفظه‌ای است با مقطع اغلب مستطیلی که یک طرف آن باز است و برای محافظت از کابل‌ها و ایجاد فضای لازم برای سایر تجهیزات استفاده می‌شود.

فهرست مطالب

• ترانکینگ شبکه چیست؟
• مزیت ترانک شبکه چیست و چه کاربردهایی دارد
• داکت چیست
• چگونگی نصب ترانک شبکه

ترانکینگ شبکه چیست؟

ترانکینگ روشی است که در نگهداری شبکه مورد استفاده قرار می‌گیرد. این امر با اشتراک‌گذاری چندین خط یا فرکانس، دسترسی شبکه را به چند کاربر ارائه می‌دهد. مانند یک درخت با تنه و شاخه‌ها است. اکثر کاربردهای ترانکینگ در سیستم‌های رادیویی و ارتباطی با فرکانس بالا است. ترانکینگ می‌تواند به عنوانخدمات پشتیبانی شبکهو سخت‌افزار تعریف شود که همزمان چندین سیگنال را کنترل می‌کند. داده‌های ترانکینگ می‌توانند صوتی، تصویری و سیگنال‌های کنترلی باشند.

مزیت ترانک شبکه چیست و چه کاربردهایی دارد

معمولاً وقتی از ترانک شبکه استفاده می‌کنیم که نتوانیم دیوارها را برای عبور کابل‌ها بدون آسیب باز کنیم. البته کابل‌کشی توکار نیز مزیت‌هایی دارد، اما گاهی کابل‌کشی به صورت موقت انجام می‌شود و ترانک روش مناسبی برای این نوع کابل‌کشی است. از جمله مزایای ترانک می‌توان به موارد زیر اشاره کرد

• ترانک علاوه بر نظم دادن به سیم‌ها، زیباسازی محیط را فراهم می‌کند و پوششی روی کابل‌ها قرار می‌دهد تا هم‌تنیدگی سیم‌ها محیط را نامطلوب نکند.
• نصب ترانک عمر کابل‌ها را افزایش می‌دهد چون ترانک مانند محافظی از پارگی و آسیب کابل‌ها جلوگیری می‌کند.
• ترانک از خیس شدن یا زنگ‌زدگی کابل‌ها جلوگیری می‌کند.

داکت چیست

برای توضیح بهتر نحوه نصب ترانک، باید با داکت شبکه آشنا شویم. داکت یک کانال با درب است که اغلب از جنس پلاستیک یا PVC است و برای عبور کابل‌های شبکه، برق، تلفن و غیره استفاده می‌شود.

چگونگی نصب ترانک شبکه

زمانی که می‌خواهیم ترانک شبکه را نصب کنیم، ابتدا باید نوع و تعداد پریزهای مورد نیاز را مشخص کنیم. این کار به طراحی شبکه مربوط است. سپس ترانک را با توجه به عبور کابل‌ها انتخاب می‌کنیم تا بتواند ظرفیت لازم را پوشش دهد. در نظر بگیرید که اگر از پارتیشن استفاده می‌کنید، فضای عبور کابل‌ها کمتر می‌شود. مسیر ترانک را بین نودهای کاربران، رک‌ها، جعبه‌های فیوز و سایر موارد انتهایی مشخص می‌کنیم و ارتفاع نصب معمولاً بین 40 تا 70 سانتی‌متر از سطح زمین است، البته در شرایط خاص ممکن است کاست شود. سپس کادر، فیس پلیت، پریز و سایر عناصر را روی ترانک نصب می‌کنیم.

در انتخاب ترانک به برندهای معتبر توجه کنید تا کیفیت تضمین‌شده باشد. ترانک را روی دیوار پیچ کنید و تا حد امکان از چسب استفاده نکنید. برای اجرای بهینه، از یک متخصص حرفه‌ای در این زمینه کمک بگیرید تا تمامی مراحل به خوبی انجام شود.

مراحل نصب ترانک شبکه

مرحله ۱: آماده‌سازی تجهیزات مورد نیاز

۱- انتخاب ترانک مناسب بر اساس تعداد کابل‌ها و محیط نصب

۲- تهیه متعلقات ترانک شامل گوشه‌ها، سه‌راهی، درپوش و براکت

۳- استفاده از دریل، پیچ، رول‌پلاک و متر برای اندازه‌گیری و نصب

مرحله ۲: تعیین مسیر نصب ترانک

۴- مشخص کردن مسیر کابل‌کشی روی دیوار یا کف

۵- علامت‌گذاری نقاط اتصال و گوشه‌ها با مداد یا ماژیک

۶- اطمینان از عدم وجود موانع (مثلاً پریز برق یا لوله‌های تأسیساتی)

مرحله ۳: نصب بدنه اصلی ترانک

۷- برش ترانک در اندازه‌های مناسب با کاتر یا اره پلاستیک‌بر

۸- سوراخ‌کاری روی دیوار یا کف برای نصب ترانک با دریل و رول‌پلاک

۹- فیکس کردن بدنه ترانک با پیچ‌های مناسب

مرحله ۴: عبور کابل‌ها و بستن درپوش ترانک

۱۰- عبور دادن کابل‌های شبکه و برق داخل ترانک بدون ایجاد خمیدگی شدید

۱۱- استفاده از بست کابل برای جلوگیری از درهم‌ریختگی سیم‌ها

۱۲- بستن درپوش ترانک و فیکس کردن تمامی متعلقات

مرحله ۵: بررسی نهایی و تست عملکرد

۱۳- بررسی مسیر ترانک و محکم بودن درپوش‌ها

۱۴- تست شبکه برای اطمینان از عدم قطعی یا تداخل کابل‌ها

۱۵- تمیزکاری نهایی و تحویل مسیر کابل‌کشی به کارفرما

تفاوت داکت و ترانک در چیست؟

داکت از پلاستیک ساخته می‌شود و برای پنهان کردن سیم‌ها استفاده می‌شود. داکت نسبت به ترانک ابعاد کوچک‌تری دارد و ظرفیت کابل کمتری می‌تواند بپذیرد. داکت معمولاً بین سیم‌های برق و شبکه تمایز قائل می‌شود، در حالی که ترانک امکان نصب پریزهای برق و شبکه روی خود را دارد. ترانک معمولاً در برابر آتش‌سوزی، حرارت و ضربه مقاوم‌تر است و از این رو برتری‌هایی نسبت به داکت دارد.
