در این مقاله قصد داریم درباره استاندارد رنگ بندی کابل شبکه صحبت کنیم. شاید اگر شما در کار شبکه وارد نباشید و اطلاعات چندانی درباره موارد شبکه نداشته باشید، خیال کنید که رنگ های کابل شبکه اتفاقی هستند. در حالی که رنگ های کابل شبکه دارایاستاندارد رنگ بندی کابل شبکهخاصی هستند و از یکسری اصول از پیش تعیین شده پیروی می کنند. در این مقاله ما قصد داریم به این اصول بپردازیم و بررسی کنیم که تاریخچه ایناستاندارد رنگ بندی کابل شبکهچیست، رنگ های اصلی و فرعی کابل های شبکه کدام هستند و ترتیب رنگ ها به چه صورت است. پس در این مقاله با ما همراه باشید.

در این مطلب با چه مواردی آشنا می شویم ؟

• استاندارد رنگ بندی کابل شبکه
• رنگ های اصلی و فرعی کابل شبکه کدام موارد هستند؟
• رنگ های اصلی شبکه
• رنگ های فرعی شبکه
• ترتیب رنگ استاندارد رنگ بندی کابل شبکه T-568A
• ترتیب رنگ استاندارد کابل شبکه T-568B
• رنگ بندی سوکت شبکه کراس(Cross) در چه مواردی استفاده می شود؟
• استاندارد رنگ بندی کابل شبکه در کراس (Cross) به این صورت می باشد
• رنگ بندی سوکت شبکه استریت (Straight) در چه مواردی استفاده می شود؟
• استاندارد رنگ بندی کابل شبکه در شبکه های Straight به این صورت می باشد
• نتیجه گیری

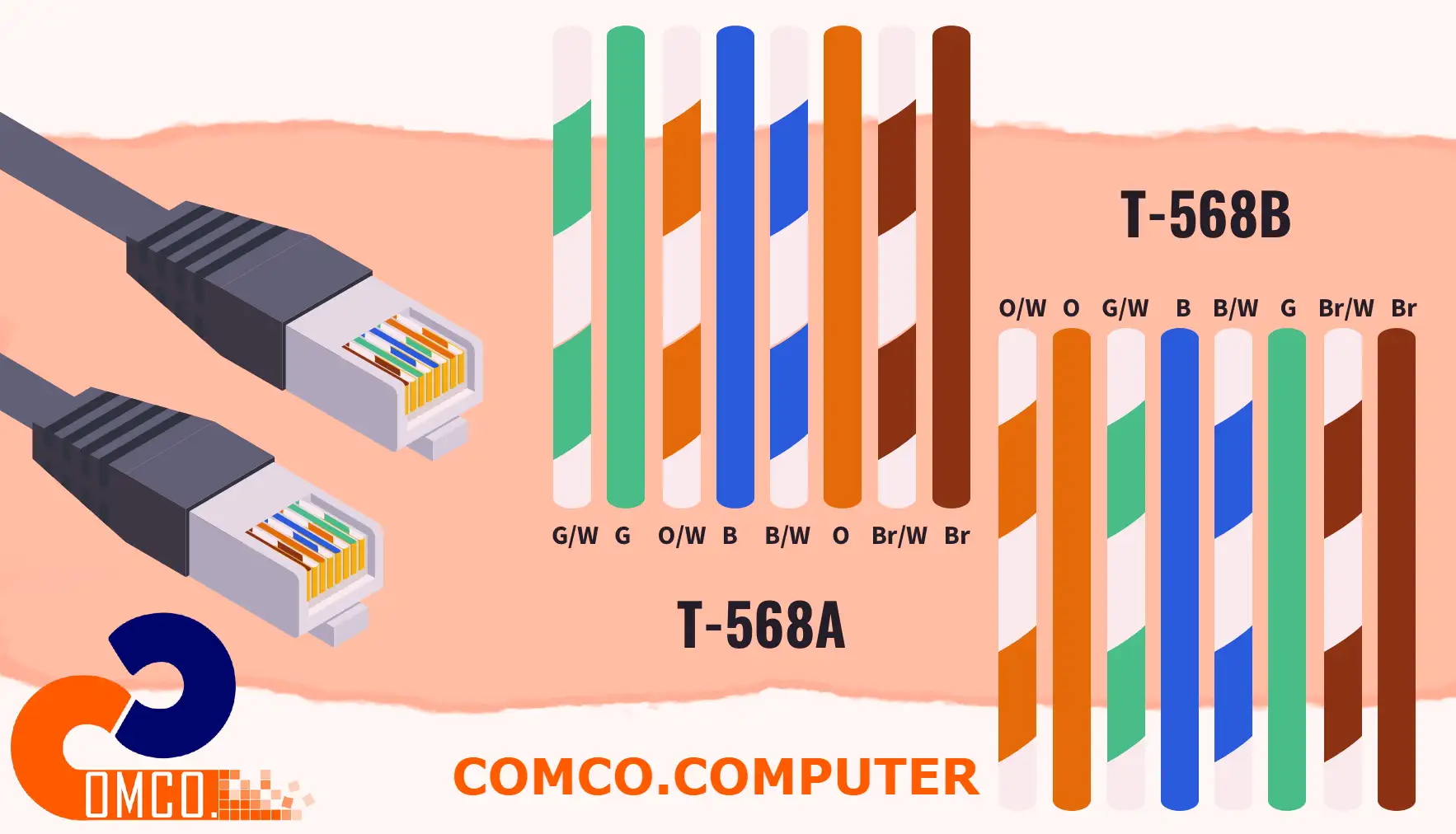

استاندارد رنگ بندی کابل شبکه

استاندارد رنگ بندی کابل شبکهاولین بار به عنوان TIA/EIA 568-A در سال 1995 تصویب شد. در سال 2002 استاندارد TIA/EIA 568-B جایگزین آن شد و تا به امروز همین استاندارد است که به روز رسانی شده است. هر دو استانداردی که گفتیم پین های خروجی T-568A و T-568B را برای استفاده از کابل هایTwisted Pair Unshieldedو اتصالات RJ-45 برای اتصال شبکه مهیا می کند. در این دو “استاندارد رنگ بندی کابل شبکه” هر دو کابل را می توان به جای یکدیگر هم استفاده کرد اما باید دقت کنیم که این دو کابل یکی نیستند و نباید جای هم استفاده شوند.

استاندارد T568Aابتدا به عنوان استاندارد اصلی در نظر گرفته شد و بیشتر در پروژه‌های دولتی و تأسیسات نظامی استفاده می‌شود. این استاندارد همچنان در برخی موارد مورد استفاده قرار می‌گیرد، به ویژه در شبکه‌های ترکیبی که شامل سیستم‌های تلفنی قدیمی نیز می‌شوند.

استاندارد T568Bبه دلیل سازگاری بیشتر با سیم‌کشی تلفنی قدیمی ایالات متحده و همچنین استفاده گسترده‌تر در محیط‌های تجاری و خانگی، به استاندارد غالب تبدیل شد. این استاندارد به ویژه در آمریکا و اکثر شبکه‌های جدید مورد استفاده قرار می‌گیرد.

• رنگ های اصلی و فرعی کابل شبکه
• رنگ های اصلی شبکه
• رنگ های فرعی شبکه
• رنگ بندی کابل شبکه T-568A
• کابل شبکه T-568B
• سوکت شبکه کراس
• کابل شبکه در کراس
• سوکت شبکه استریت
• شبکه های Straight
• نتیجه گیری

رنگ بندی کابل شبکه

دراستاندارد رنگ بندی کابل شبکههای 8 سیم با 8 رنگ مختلف وجود دارد که بعضی از این رنگ ها اصلی و برخی دیگر رنگ های فرعی هستند.

رنگ های اصلی شبکه

4 رنگ اصلی دراستاندارد رنگ بندی کابل شبکهشامل سبز، آبی، نارنجی و قهوه ای می شود که هرکدام از این سیم های با رنگ اصلی وظیفه خاصی را به عهده دارندو تیمپشتیبانی شبکهباید حواسش به این وظایف و درست کار کردنشان باشد. مثلا رنگ سبز برای ارسال سیگنال مثبت است، رنگ آبی برای انتقال صدا، رنگ نارنجی برای دریافت دیتا و از رنگ قهوه ای هم به عنوان کابل کمکی استفاده می شود.

رنگ های فرعی شبکه

4 رنگ فرعی در استاندارد رنگ بندی کابل شبکه شامل سفید سبز، سفید آبی، سفید نارنجی و سفید قهوه ای می شود که هرکدام از این ها هم وظیفه خاص خودشان را برعهده دارند. سفید سبز برای ارسال سیگنال منفی استفاده می شود، سفید آبی همچنان کارش انتقال صدا می باشد، سفید نارنجی هم دیتا ها را دریافت می کند و در آخر مانند قهوه ای، سفید قهوه ای هم برای لینک کمکی استفاده می شود.

ترتیب رنگ استاندارد رنگ بندی کابل شبکه T-568A

در استاندارد رنگ بندی کابل شبکه هر دو کابل T-568A و T-568B استاندارد Straight-Through معمولا به عنوان پچ کورد برای اتصال های شبکه یا اینترنت شما استفاده می شوند. اگر برای اتصال مستقیم دو دستگاه در شبکه بدون سوئیچ یا هاب یا برای اتصال دو سوئیچ به یکدیگر بهکابل Crossoverنیاز دارید، ترتیب به این صورت می باشد.
1-سفید سبز
2-سبز
3-سفید نارنجی
4-آبی
5-آبی سفید
6-نارنجی
7-سفید قهوه ای
8-قهوه ای

استانداردT568Aیکی از دو روش رسمی چینش سیم‌های کابل شبکه در سوکت RJ45 است. در این استاندارد، ترتیب قرارگیری زوج سیم‌ها بر اساس یک الگوی مشخص انجام می‌شود تا انتقال داده بدون اختلال و مطابق استانداردهای شبکه صورت گیرد.

ترتیب دقیق رنگ‌ها در T568A (از پین 1 تا 8)

1. سفید سبز
2. سبز
3. سفید نارنجی
4. آبی
5. سفید آبی
6. نارنجی
7. سفید قهوه‌ای
8. قهوه‌ای

نکته مهم: هنگام مشاهده سوکت، زبانه (Clip) باید پشت سوکت قرار داشته باشد و پین‌ها رو به بالا باشند.

کاربرد استاندارد T568A

• استفاده در برخی پروژه‌های قدیمی‌تر شبکه
• برخی استانداردهای دولتی در بعضی کشورها
• زمانی که ساخت کابل Crossover مدنظر باشد (یک سر A و یک سر B)

از نظر عملکرد شبکه، هیچ تفاوت سرعت یا کیفیتی بین T568A و T568B وجود ندارد.

در این استاندارد، زوج سبز در پین‌های 1 و 2 قرار می‌گیرد و زوج نارنجی در پین‌های 3 و 6 جای می‌گیرد. همین جابجایی نسبت به T568B اصلی‌ترین تفاوت ظاهری آن است.

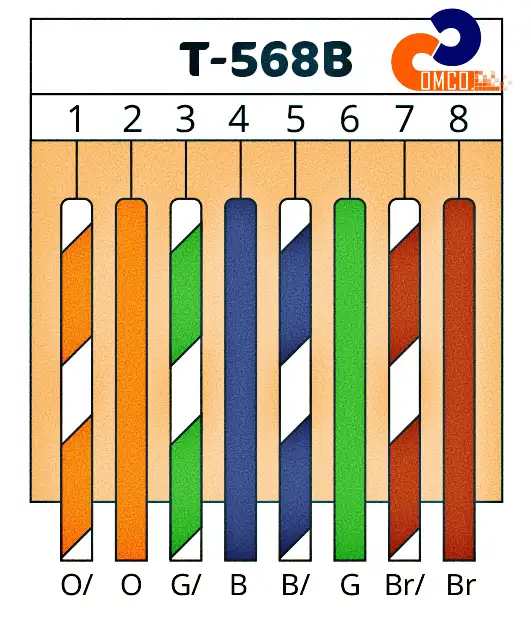

ترتیب رنگ استاندارد کابل شبکه T-568B

حال در این استاندارد رنگ بندی کابل شبکه ترتیب رنگ ها به طور کلی متفاوت است و شکل دیگری در این نوع استاندارد رنگ بندی کابل شبکه به خود می گیرد. این ترتیب عبارت است از
1-نارنجی سفید
2-نارنجی
3-سبز سفید
4-آبی
5-آبی سفید
6-سبز
7-قهوه ای سفید
8-قهوه ای

استانداردT568Bرایج‌ترین روش رنگ‌بندی سوکت شبکه در پروژه‌های امروزی است. این استاندارد از نظر عملکرد کاملاً مشابه T568A است اما ترتیب رنگ زوج سبز و نارنجی در آن جابجا شده است.

ترتیب دقیق رنگ‌ها در T568B (از پین 1 تا 8)

1. سفید نارنجی
2. نارنجی
3. سفید سبز
4. آبی
5. سفید آبی
6. سبز
7. سفید قهوه‌ای
8. قهوه‌ای

در این استاندارد، زوج نارنجی در پین‌های 1 و 2 قرار می‌گیرد.

چرا T568B رایج‌تر است؟

• در بسیاری از پروژه‌های شبکه داخلی ایران و اروپا استفاده می‌شود.
• در مستندات فنی تجهیزات شبکه بیشتر با T568B تطابق دارد.
• نصابان شبکه بیشتر با این استاندارد کار کرده‌اند و به آن عادت دارند.

با این حال، از نظر فنی هیچ برتری عملکردی نسبت به T568A ندارد.

اشتباهات رایج هنگام استفاده از T568B

• جابجا کردن پین‌های 3 و 6 (که باعث قطع ارتباط یا Half Duplex شدن لینک می‌شود)
• ترکیب اشتباه A و B در کابل Straight
• باز کردن بیش از حد تاب زوج سیم‌ها که باعث افت کیفیت سیگنال می‌شود
• استفاده از رنگ‌بندی غیر استاندارد به دلیل تصور اینکه «فرقی ندارد»

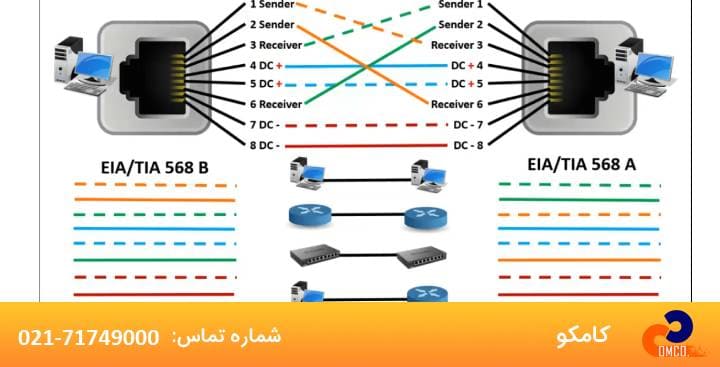

رنگ بندی سوکت شبکه کراس(Cross) در چه مواردی استفاده می شود؟

در بخش هایی شبکه که در آن هدف، اتصال دو دستگاه مشابه به یکدیگر باشد، از این مدل استفاده می شود. در این مدل، هر دو سر کابل، استاندارد های متفاوتی دارند. یک سمت آن استاندارد A و سمت دیگری استاندارد B در آن ها به کار می رود.
از این مدل کابل ها برای ارتباط دو پایانه استفاده می شود و دو دستگاه شبیه به همدیگر که در واقع به این صورت می باشد
1-روتر به روتر
2-سوئیچ به سوئیچ
3-هاب به هاب
4-کامپیوتر به کامپیوتر

استاندارد رنگ بندی کابل شبکه در کراس (Cross) به این صورت می باشد

استاندارد رنگ بندی کابل شبکه T568A
1-سفید سبز
2-سبز
3-نارنجی سفید
4-آبی
5-آبی سفید
6-نارنجی
7-سفید قهوه ای
8-قهوه ای
T568B
1-نارنجی سفید
2-نارنجی
3-سبز سفید
4-آبی
5-آبی سفید
6-سبز
7-قهوه ای سفید
8-قهوه ای

رنگ بندی سوکت شبکه استریت (Straight) در چه مواردی استفاده می شود؟

از این دسته از استاندارد رنگ بندی کابل شبکه برای ارتباط بین شبکه ای استفاده می کنند. در یک شبکه، تجهیزات زیادی مانند روتر، سوئیچ، اکسس پوینت و … وجود دارد. معمولا پچ کورد های موجود در بازار از این مدل استفاده می کنند که به این صورت هستش که از کابل استریت، برای وصل کردن دو دستگاه متفاوت از یکدیگر استفاده می شود.
1-سوئیچ به کامپیوتر
2-سوئیچ به روتر
3- و موارد دیگر

استاندارد رنگ بندی کابل شبکه در شبکه های Straight به این صورت می باشد

استاندارد رنگ بندی کابل شبکه T568A
1-سفید سبز
2-سبز
3-نارنجی سفید
4-آبی
5-آبی سفید
6-نارنجی
7-قهوه ای سفید
8-قهوه ای
T568B
1-نارنجی سفید
2-نارنجی
3-سبز سفید
4-آبی
5-آبی سفید
6-سبز
7-قهوه ای سفید
8-قهوه ای

ابزارهای مورد نیاز برای کابل‌کشی شبکه

1. کابل شبکه (Ethernet Cable)

• کاربردسیم‌های انتقال داده که ارتباط بین دستگاه‌های شبکه را برقرار می‌کنند. کابل‌های Cat5e، Cat6، و Cat7 رایج‌ترین گزینه‌ها هستند.
• نکتهانتخاب نوع کابل بسته به نیاز شبکه (سرعت و پهنای باند) انجام می‌شود.

2. سوکت RJ45

• کاربردسوکت استاندارد برای اتصال کابل‌های شبکه به دستگاه‌ها. معمولاً در دو نوعشیلددار (STP)وغیرشیلددار (UTP)موجود است.
• نکتهاستفاده از سوکت مناسب بسته به نوع کابل (شیلددار یا غیرشیلددار) الزامی است.

3. آچار پانچ (Crimping Tool)

• کاربرداتصال سیم‌های کابل به سوکت RJ45. این ابزار با پانچ کردن سیم‌ها به پین‌های سوکت، اتصال محکم و پایدار ایجاد می‌کند.
• نکتهآچار پانچ باکیفیت باعث جلوگیری از خرابی سوکت و کابل می‌شود.

4. استریپر (Cable Stripper)

• کاربردبرای جدا کردن روکش خارجی کابل‌های شبکه بدونآسیبرساندن به سیم‌های داخلی.
• نکتهاستریپر باید دقیق باشد تا از قطع شدن سیم‌ها جلوگیری کند.

5. تستر کابل شبکه (Cable Tester)

• کاربردبررسی سلامت کابل و اطمینان از درستی اتصال‌ها. این ابزار نشان می‌دهد که آیا ترتیب رنگ‌بندی و اتصال سیم‌ها درست انجام شده یا خیر.
• نکتهاستفاده از تستر بعد از پانچ کردن کابل برای اطمینان از عملکرد صحیح ضروری است.

6. قیچی یا کاتر کابل (Cable Cutter)

• کاربردبریدن کابل با دقت بالا. این ابزار برای کوتاه کردن کابل‌ها یا حذف قسمت‌های آسیب‌دیده استفاده می‌شود.
• نکتهاز کاتر با تیغه تیز استفاده کنید تا کابل‌ها آسیب نبینند.

7. کیستون و پچ پنل (Keystone & Patch Panel)

• کاربردبرای مرتب‌سازی و سازماندهی کابل‌ها در یک مکان متمرکز (مانند رک شبکه).
• نکتهکیستون‌ها معمولاً برای سوکت‌های دیواری و پچ پنل‌ها برای رک شبکه استفاده می‌شوند.

8. رک شبکه (Network Rack)

• کاربردمحفظه‌ای برای نگهداری تجهیزات شبکه مانند سوئیچ، پچ پنل، و کابل‌ها.
• نکتهرک باید متناسب با اندازه و تعداد تجهیزات انتخاب شود.

9. پیچ‌گوشتی و ابزارهای دستی

• کاربردبرای باز و بسته کردن تجهیزات شبکه و نصب کیستون‌ها و پچ پنل‌ها.
• نکتهداشتن پیچ‌گوشتی چندکاره برای صرفه‌جویی در زمان مفید است.

10. دستگاه لیزری برچسب‌زن (Label Maker)

• کاربردبرای شماره‌گذاری و برچسب‌گذاری کابل‌ها و سوکت‌ها جهت شناسایی راحت‌تر.
• نکتهبرچسب‌گذاری کابل‌ها مدیریت و نگهداری شبکه را آسان‌تر می‌کند.

مشکلات رایج در کابل‌کشی غیراستاندارد

1. افت سرعت و عملکرد شبکه

• توضیحاستفاده نادرست از استانداردهای رنگ‌بندی یا کابل‌های بی‌کیفیت می‌تواند سرعت انتقال داده‌ها را کاهش دهد و موجب ایجاد تأخیر (Latency) شود.
• نتیجهکاهش کارایی شبکه و تجربه کاربری نامطلوب، به‌ویژه در برنامه‌های حساس به زمان مانند تماس‌های صوتی و ویدیویی.

2. تداخل الکترومغناطیسی (EMI)

• توضیحکابل‌کشی غیراستاندارد ممکن است به دلیل فاصله نامناسب از تجهیزات الکترونیکی، دچار تداخل الکترومغناطیسی شود.
• نتیجهبروز اختلال در انتقال داده‌ها و کاهش کیفیت ارتباط.

3. مشکلات در انتقال داده‌ها

• توضیحعدم رعایت استانداردهای T568A یا T568B می‌تواند باعث ترتیب اشتباه سیم‌ها در کابل شود.
• نتیجهارسال و دریافت داده‌ها با خطا و احتمال قطعی ارتباط.

4. خرابی فیزیکی کابل‌ها

• توضیحپیچ‌خوردگی، کشیدگی، یا فشار بیش از حد روی کابل‌ها به دلیل نصب نامناسب یا عدم استفاده از ابزار مناسب.
• نتیجهقطع کامل ارتباط یا کاهش کیفیت سیگنال.

5. دشواری در عیب‌یابی

• توضیحاستفاده از رنگ‌بندی‌های متفاوت یا بی‌نظمی در کابل‌کشی می‌تواند تشخیص خطاها و رفع آن‌ها را پیچیده‌تر کند.
• نتیجهافزایش زمان و هزینه برای عیب‌یابی و نگهداری.

6. کاهش طول عمر کابل‌ها

• توضیحعدم رعایت اصول نصب مانند حداقل شعاع خمش (Bending Radius) یا عبور کابل‌ها از مسیرهای نامناسب.
• نتیجهآسیب‌دیدگی کابل‌ها و نیاز به تعویض زودهنگام.

7. تداخل بین کابل‌ها (Crosstalk)

• توضیحکابل‌کشی غیراستاندارد ممکن است فاصله کافی بین کابل‌ها را رعایت نکند، که منجر به تداخل سیگنال‌ها می‌شود.
• نتیجهافت کیفیت ارتباطات و بروز خطا در داده‌ها.

8. استفاده از کابل‌های نامناسب

• توضیحانتخاب کابل‌هایی با کیفیت پایین یا نامناسب برای محیط موردنظر (مانند استفاده از کابل‌های UTP در محیط‌های شلوغ الکترومغناطیسی).
• نتیجهافزایش نویز و کاهش پایداری ارتباط.

9. عدم برچسب‌گذاری و مستندسازی

• توضیحکابل‌ها بدون برچسب یا مستندات دقیق نصب می‌شوند.
• نتیجهسردرگمی در مدیریت شبکه و مشکلات در هنگام ارتقا یا تعمیر.

10. مشکلات در اتصالات سوکت‌ها

• توضیحپانچ نامناسب سیم‌ها به سوکت RJ45 یا استفاده از سوکت‌های بی‌کیفیت.
• نتیجهاتصالات ناپایدار و احتمال قطع و وصل مکرر ارتباط.

نتیجه گیری

استاندارد رنگ بندی کابل شبکه بیشتر برای آن دسته افرادی استفاده دارد که با بحث Passive وکابل کشی شبکهسر و کار دارند همچون تیمخدمات پشتیبانی شبکه و سخت افزارو شاید چندان به کار یک مخاطب عادی نیاید، هرچند که گاهی دانستن این موارد به هیچ عنوان بد نیست. اگر شما تکنسین شبکه ای هستید، به شما پیشنهاد می کنیم که برای راه انداختن یک مجموعه یا بازسازی آن، همیشه از یک نوع رنگ بندی استفاده کنید. برای مثال، اگر استاندارد A را در یک بخش از شبکه استفاده کردید، در باقی بخش ها هم از همین استاندارد استفاده کنید و در هر Node از یک مدل استاندارد رنگ بندی کابل شبکه استفاده نکنید. این موضوع هم کار شما را راحت و آسان تر خواهد کرد، هم اینکه اگر مدیریت ونگهداری شبکهاین موارد بعد از شما به شخص دیگری رسید، برای او هم تشخیص آسان تر خواهد بود.

پرسش های متداول

تفاوت‌های T568A و T568B چیست؟

• ترتیب رنگ‌بندی سیم‌ها در این دو استاندارد متفاوت است. T568B در ایالات متحده و شبکه‌های تجاری رایج‌تر است، در حالی که T568A بیشتر در شبکه‌های دولتی و قدیمی استفاده می‌شود.

چگونه کابل کراس و استریت را تشخیص دهیم؟

• کابل کراس دارای استاندارد متفاوت در دو سر کابل است (یک سر T568A و سر دیگر T568B). کابل استریت در هر دو سر دارای استاندارد یکسان (T568A یا T568B) است.

چه ابزارهایی برای سوکت زدن کابل نیاز است؟

• ابزارهای مورد نیاز شامل کابل شبکه، سوکت‌های RJ45، آچار پانچ، استریپر، و تستر کابل شبکه هستند.
