نحوه کار تست OTDR فیبر نوری

تست OTDRفیبر نوری

OTDR مخفف Optical Time Domain Reflectometer است و به معنای بازتاب‌سنج نور در حوزه زمان می‌باشد. این ابزار برای عیب‌یابی و تحلیل شبکه‌های نوری به کار می‌رود.

عملکرد OTDR بر پایه ارسال پالس‌های نوری به شبکه فیبر و اندازه‌گیری بازتاب نور بازگشتی است تا ویژگی‌های سیستم فیبر مانند محل کانکتورها، فیوژن‌ها و افت توان را مشخص کند. از این داده‌ها برای تشخیص مشکلات و برنامه‌ریزی نگهداری استفاده می‌شود.

موارد استفاده از تست OTDR فیبر نوری

• برای بررسی کابل‌های فیبر نوری در فواصل طولانی بالا از ۲۵۰ متر و اطمینان از سالم بودن آن‌ها استفاده می‌شود.
• برای بررسی فواصل بین کابلی و تأیید صحت آن‌ها به کار می‌رود.
• برای شناسایی مشکلات ناشی از نصب نادرست کابل‌های فیبر نوری استفاده می‌شود.
• برای نگهداری شبکه و یافتن محل قطع شدگی کابل‌ها پس از قطع شبکه به کار می‌رود تا محل دقیق خرابی مشخص شود.
• برای تأیید کیفیت نصب پل‌ها و اتصالات فیبر نوری به کار می‌آید.
• اطمینان از صحت اتصال در کانکتورهای فیبر نوری از دیگر کاربردهای این تست است.

نحوه کار تست OTDR فیبر نوری چیست؟

روش کار مبتنی بر اندازه‌گیری بازتاب نور است. دستگاه پالس‌های نوری را به درون فیبر می‌فرستد و با تحلیل نور بازتابی می‌تواند موقعیت کانکتورها و فیوژن‌ها را مشخص کند و افت ناشی از خرابی را نشان دهد. داده‌های OTDR معمولاً به صورت نمودار توان نور بازتابی بر حسب فاصله نمایش داده می‌شود که به ما امکان می‌دهد نقاط پرت یا رویدادها را تشخیص دهیم و محل‌های خرابی را بیابیم.

کیفیت تست OTDR به چه مواردی بستگی دارد؟

دقت اندازه‌گیری، بازه اندازه‌گیری و وضوح تفکیک رویدادها از عوامل کلیدی هستند. دقت به تفاوت بین مقدار اندازه‌گیری‌شده و مقدار واقعی، بازه اندازه‌گیری نشان‌دهنده ماکزیمم فاصله بین دستگاه و رویداد است و وضوح تفکیک نشان می‌دهد که دو رویداد نزدیک تا چه حد از هم تشخیص داده می‌شوند. همچنین کیفیت داده‌های OTDR به پارامترهای مانند طول موج و نرخ اسکن، و عوامل محیطی بستگی دارد. اطلاعات مسیر فیبر که در طول زمان ذخیره می‌شود به خوبی در آینده برای تحلیل‌های بعدی قابل استفاده است.

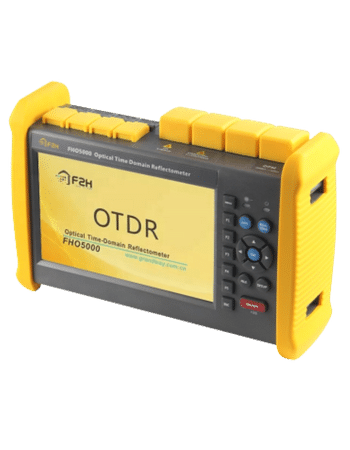

انواع دستگاه‌های تست OTDR در فیبر نوری

دو دسته اصلی وجود دارد: دستگاه OTDR با امکانات کامل و دستگاه OTDR قابل حمل. دستگاه با امکانات کامل ویژگی‌های گسترده‌تری دارد، نتایج بهتر و نمایشگر بزرگتری ارائه می‌دهد و معمولاً برای آزمایش‌های حرفه‌ای و پژوهشی مناسب است. دستگاه قابل حمل سبک‌تر، ارزان‌تر و باتری‌محور است و برای کارهای روزمره، اندازه‌گیری‌های سریع و بررسی لینک‌های ساده مناسب است. هر دو نوع برای جمع‌آوری داده و تحلیل آن‌ها استفاده می‌شوند، اما دقت داده‌های دستگاه با مدل‌های حرفه‌ای برابر نیست.
